| Номер в госреестре | 59717-15 |
| Наименование СИ | Модули для измерения вибрации |
| Обозначение типа СИ | X20CM4810 |
| Изготовитель | "B&R Industrial Automation GmbH", Австрия; Фирма "Bernecker + Rainer Industrie-Electronik Ges.m.b.H", Австрия (срок свидетельства: 23.01.2020 г.) |
| Год регистрации | 2015 |
| Срок свидетельства | 03.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули для измерения вибрации Х20СМ4810 Назначение средства измерений
Модули для измерения вибрации Х20СМ4810 (далее модули) предназначены для измерения виброускорения и виброскорости.
Модуль представляет собой четырехканальный аналого-цифровой преобразователь, осуществляющий анализ и мониторинг вибрационных процессов. Модуль осуществляет однократное интегрирование, спектральный анализ на основе быстрого преобразования Фурье (БПФ) и позволяет определять следующие параметры:
- наибольшую абсолютную величину, пик-фактор и отношение опорных значений (например, пикового значения) к текущим измеренным значениям высокочастотных составляющих входного сигнала;
- пиковое значение, пик-фактор, асимметрию, островершинность и отношение опорных значений (например, пикового значения) к текущим измеренным значениям входного сигнала;
- среднеквадратическое значение (СКЗ) входного сигнала и огибающую виброускорения и виброскорости.
Принцип действия модуля основан на измерении и обработке электрических сигналов, поступающих от первичных преобразователей, и передаче этой информации на контроллер.
Модуль имеет четыре канала для подключения преобразователей. В качестве первичных преобразователей используются пьезоэлектрические акселерометры.
Модуль используется в конфигурации, в состав которой входят другие модули ввода/вывода системы Х20 и главный ЦПУ.

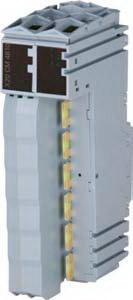

Внешний вид модуля для измерения вибрации Х20СМ4810 приведен на рисунке 1.
Программное обеспечение B&R Automation Studio представляет собой фирменное программное обеспечение, предназначенное для предварительной настройки параметров модуля.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Automation Studio |
| Номер версии (идентификационный номер) ПО | Не ниже 4.1 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если есть) | - |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой модуля и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню защиты «высокий».
Таблица 2
| Наименование характеристики | Значение |
| Диапазон входного напряжения, В | ±10 |
| Диапазон измерения виброускорения при коэффициенте 2 2 преобразования 10 мВ/(м-с" ), м/с | ±1000 |
| Диапазон измерения виброскорости при коэффициенте преобразования 10 мВ/(мм-с-1), мм/с | ±1000 |
| Диапазон рабочих частот (до 32 поддиапазонов), Гц | от 0 до 10 000 |
| Пределы допускаемой относительной погрешности измерения виброускорения и виброскорости в диапазоне рабочих частот и диапазоне рабочих температур, % | ±3 |
| Напряжение питания постоянного тока, В | 24 ±20 % |
| Нормальные условия: диапазон температур, °С | 20±5 |
| Условия эксплуатации: диапазон рабочих температур, °С | от минус 25 до 50 |
| Габаритные размеры (длинахширинахвысота), мм | 75x12,5x99 |
| Масса, г | 50 |
Примечание - метрологические характеристики модуля приведены без учета первичных преобразователей.
наносится на корпус модуля методом наклейки и на титульный лист руководства по эксплуатации методом печати.
Модуль для измерения вибрации Х20СМ4810 1шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Поверка осуществляется по документу МП 59717-15 «Модули для измерения вибрации Х20СМ4810. Методика поверки», утвержденному ФГУП «ВНИИМС» 24 ноября 2014 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (Госреестр СИ № 45344-10); мультиметр Agilent 34410А (госреестр СИ № 33921-07).
Руководство по эксплуатации «Модули для измерения вибрации Х20СМ4810», раздел 4.2.
Нормативные и технические документы, устанавливающие требования к модулям для измерения вибрации Х20СМ4810
Техническая документация фирмы «Bernecker + Rainer Industrie-Elektronik Ges.m.b.H», Австрия.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
