Аппаратура системы внутриреакторного контроля для атомных электростанций Гиндукуш-М, 59727-15

Назначение

Аппаратура системы внутриреакторного контроля для атомных электростанций «Гиндукуш-М» (далее - аппаратура «Гиндукуш-М») предназначена для измерений аналоговых сигналов в виде напряжения и силы постоянного тока, сопротивления, преобразования измеренных аналоговых сигналов в цифровой код, регистрации и передачи по каналам связи в другие системы и комплексы, а также выдачи сигналов управления и сигнализации.

Описание

Аппаратура «Г индукуш-М» осуществляет прием аналоговых и дискретных сигналов с первичных преобразователей из состава системы внутриреакторного контроля (СВРК) АСУ ТП энергоблоков атомных электростанций с реакторами типа ВВЭР (водо-водяной энергетический реактор), выдачу дискретных сигналов, преобразование измеренных аналоговых сигналов в цифровой код, запоминание и обработку информации, контроль выхода технологических параметров за установленные пределы, обмен информацией с ЭВМ и другими системами реакторной установки.

Структурная схема аппаратуры «Гиндукуш-М» представлена на рисунке 1. Аппаратура «Гиндукуш-М» реализована по схеме магистрально-модульной структуры с организацией управления по принципу «master-slave» и состоит из двух блоков управления БУП-41Р, каждый из которых обеспечивает управление отдельной информационной магистралью (МПИ), и блоков ввода-вывода (БВВ), имеющих интерфейс с дублированной магистралью.

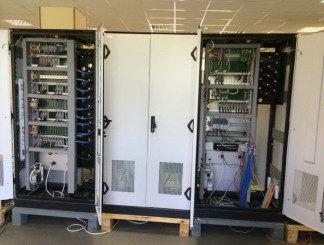

Блоки электрически и конструктивно объединены в законченную специфицированную единицу - шкаф УИ-174РХХ, в котором расположены до четырех каркасов, связанных друг с другом магистралью МПИ. Типовые исполнения шкафов отличаются по составу и количеству входящих в них блоков. Фото общего вида шкафов комплексов приведено на рисунке 2.

В целях повышения надежности и помехоустойчивости работы интерфейс МПИ разбит на несколько автономных участков - интерфейсные шины в каждом каркасе гальванически изолированы друг от друга и объединяются интерфейсом расширения МПИ (КИ-ТИ), также имеющим гальваническую изоляцию.

Для обеспечения надежности энергоснабжения питание осуществляется по двум независимым входам. Сетевое напряжение преобразуется в напряжение 24 В постоянного тока, которое используется для питания всех блоков и элементов, входящих в состав шкафа.

Блоки БУП-41Р предназначены для управления работой блоков ввода-вывода и блока контроля и диагностики, подключенных к интерфейсу МПИ в шкафу аппаратуры, а также для обмена информацией с внешними абонентами по интерфейсу Ethernet IEEE 802.3. Питание БУП-41Р обеспечивается от внешней шины +24 В, в системе из двух БУП-41Р блоки получают электропитание от разных шин +24 В для обеспечения высокого коэффициента готовности.

БУП «1», БУП «2» - блоки управления (БУП-41Р)

БВВ - блоки ввода-вывода;

МПИ - магистраль передачи информации;

ТИ - терминал интерфейса;

КИ - коммутатор интерфейса.

Рисунок 1 - Структурная схема аппаратуры «Г индукуш-М»

БВВ осуществляют непосредственную связь с оборудованием АЭС - принимают аналоговые и цифровые сигналы от датчиков технологического процесса и формируют релейные сигналы для управления исполнительными механизмами и устройствами.

Каждый блок имеет собственный микропроцессор, реализующий все функции блока (ввод, обработка, вывод, контроль, диагностика собственных неисправностей); два одинаковых резервирующих друг друга шинных интерфейса, которые через свои двухпортовые запоминающие устройства по шине ввода/вывода обеспечивают обмен данными с БУП-41Р.

К БВВ относятся: БВЦ-227Р - блок ввода типа «сухой сигнал»; БВЦ-230Р - блок выдачи релейных сигналов; БВЦ-226Р - блок ввода потенциальных сигналов; БКХ-31Р - блок контроля и диагностики; БПА-41Р2, БПА-42Р1, БПА-43Р1, БПА-44Р1, БПА-45Р3 - преобразователи аналого-цифровые (АЦП).

Аппаратура «Г индукуш-М» размещается в помещениях электротехнических и радиотехнических средств АСУ ТП АЭС постоянного пребывания персонала зоны свободного режима.

Аппаратура «Гиндукуш-М» является сейсмостойкой и пожаробезопасной, а также соответствует требованиям электромагнитной совместимости и помехозащищенности в соответствии с требованиями нормативных документов.

Программное обеспечение

Программное обеспечение (ПО) аппаратуры «Гиндукуш-М» состоит из внутреннего программного обеспечения блоков БУП-41Р и БПА ПКЕМ.00873-01, обеспечивающих получение результатов измерений, а также внешнего программного обеспечения, использующегося для поверки аппаратуры «Гиндукуш-М».

Внутреннее ПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память блоков при изготовлении и в процессе эксплуатации изменению не подлежит, доступ к нему отсутствует. Стойки, в которых установлены блоки БУП-41Р и БПА, находятся в запираемых на ключ помещениях. Ключ выдается ответственным лицом при оформлении наряда на проведение работ. Класс защиты внутреннего ПО от изменений -высокий в соответствии с Р 50.2.077-2014.

Метрологические характеристики аппаратуры «Гиндукуш-М», указанные в таблице 2, нормированы с учетом влияния внутреннего ПО.

Внешнее ПО ПКЕМ.00874-01 используется для поверки аппаратуры «Гиндукуш-М». Оно устанавливается на сервисный компьютер, входящий в комплект поставки. На компьютере используется программное разграничение прав доступа. Вход в операционную систему осуществляется по паролю. Класс защиты его от изменений - средний в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения аппаратуры приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Основные метрологические характеристики аппаратуры «Г индукуш-М» определяются входящими в их состав измерительными блоками, указанными в таблице 2.

Примечания -

в состав аппаратуры «Гиндукуш-М» не входят первичные измерительные преобразователи СВРК.

* Пределы допускаемой основной погрешности приведены в процентах к верхнему пределу измерений.

Пределы допускаемой дополнительной приведённой погрешности от изменения температуры для всех видов измеряемых величин составляет ±0,02 % на 10 °С.

Рабочие условия применения:

-    температура    от 10 до 35 °С;

-    относительная влажность    до 75 % (при 30 °С);

-    напряжение питания    от 187 до 242 В;

-    частота питания    от 41 до 51 Гц.

Потребляемая мощность на шкаф аппаратуры, ВА, не более    350 Габаритные размеры шкафов аппаратуры,

ВхШхГ, мм, не более:    2000х1000х600

Масса шкафа, кг, не более    300

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель шкафов аппаратуры и на титульный лист формуляра.

Комплектность

Комплектность аппаратуры «Гиндукуш-М» определяется проектом из типов и числа блоков, указанных в таблице 3.

Таблица 3 - Комплектность аппаратуры «Гиндукуш-М»

Поверка

осуществляется в соответствии с документом «Аппаратура системы внутриреакторного контроля для атомных станций «Гиндукуш-М». Методика поверки ПКЕМ.468157.001 МП», утвержденным ФГУП «ВНИИМС» в октябре 2014г.

Перечень основного поверочного оборудования:

-    мультиметр цифровой 34401A; пределы допускаемой основной погрешности в режиме измерения напряжения постоянного тока U на пределе 100 мВ ±(0,0050%U+0,0035% диапазона); на пределе 10 В, ±(0,0035%U + 0,0005% диапазона);

-    меры электрического сопротивления однозначные МС 3050, номинальные значения 50, 100, 150, 200 и 250 Ом кл. т. 0,002.

Сведения о методах измерений

Сведения о методиках (методах) измерений указаны в документе на каждый шкаф аппаратуры «Устройство информационно-измерительное УИ-174РХХ. Руководство по эксплуатации. ПКЕМ.468157.001-ХХ РЭ».

Нормативные и технические документы, устанавливающие требования к аппаратуре системы внутриреакторного контроля для атомных электростанций «Гиндукуш-М»

ГОСТ Р 8.565-96 Метрологическое обеспечение эксплуатации атомных станций. ПКЕМ.500131.001 ТУ Аппаратура системы внутриреакторного контроля для АЭС с РУ ВВЭР

- «Гиндукуш-М». Технические условия.

Рекомендации к применению

-    осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    осуществление деятельности в области использования атомной энергии.
