Трансформаторы тока измерительные ТВИ-35 150/1, 59732-15

59732-15
Трансформаторы тока измерительные типа ТВИ-35 150/1 (далее по тексту — трансформаторы) являются масштабными измерительными преобразователями и предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока частотой 50 Гц.
Карточка СИ
Номер в госреестре 59732-15
Наименование СИ Трансформаторы тока измерительные
Обозначение типа СИ ТВИ-35 150/1
Изготовитель ООО "ТВИ электра", г.Москва
Год регистрации 2015
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока измерительные типа ТВИ-35 150/1 (далее по тексту — трансформаторы) являются масштабными измерительными преобразователями и предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока частотой 50 Гц.

Описание

Принцип действия трансформатора тока основан на явлении электромагнитной индукции. Трансформаторы тока измерительные ТВИ-35 150/1, устанавливаются на высоковольтных вводах масляных баковых выключателей, силовых трансформаторов и проходных линейных вводах. Первичной обмоткой трансформатора является проходящий через ввод токоведущий стержень. Высоковольтная изоляция обеспечивается фарфоровым или композитным (полимерным) изолятором-покрышкой ввода, напряжение по длине покрышки выравнивается посредством внутреннего экрана.

Вторичная обмотка размещается на тороидальном сердечнике, при этом каждый трансформатор имеет одну измерительную обмотку с равномерным распределением по сердечнику для обеспечения точности. Выводы вторичных обмоток подключены к клемным колодкам закрепленные в распределительной коробке трансформатора закрепленной на боковой части корпуса трансформатора.

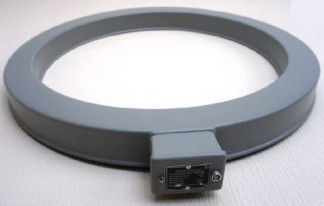

Внешний вид трансформатора ТВИ-35 150/1 представлен на рисунке 1.

Таблица 1

Номинальный первичный ток, А

150

Номинальный вторичный ток, А

1

Номинальное рабочее напряжение:

При установке на ввод масляного выключателя, кВ При установке на проходной изолятор, кВ

35

35

Номинальная частота, Гц

50

Класс точности вторичных обмоток

0,5S

Номинальная вторичная нагрузка (cos ф = 0,8), В-А

3

Коэффициент безопасности приборов не более

15

Масса, кг, для измерений не более

15

Г абаритные размеры, мм, для измерений не более

385x260x60

Срок службы, лет, не менее

30

Средняя расчетная наработка на отказ в рабочих условиях применения, часов, не менее

4*10'

Климатическое исполнение У1 по ГОСТ 15150.

Знак утверждения типа

наносят на корпус трансформатора методом наклейки этикетки и на титульный лист паспорта печатным способом.

Комплектность

Таблица 2

№ п.п.

Наименование

Кол-во

1

Трансформатор тока измерительный ТВИ - 35 150/1

1

2

Паспорт

1

3

Свидетельство о поверке

1

4

Упаковка

1

Поверка

осуществляется по ГОСТ 8.217 - 2003 "ГСИ. Трансформаторы тока. Методика поверки" Перечень эталонов, применяемых при поверке: трансформатор тока эталонный ИТТ 3000.5, (0,5 - 3000) А, КТ 0,01; прибор сравнения КНТ - 03, 5 = ± 0,001 %, 0,1'.

Методики (методы) измерений

Методика измерений входит в состав руководства по эксплуатации 3414-003-70250394-14 РЭ

Нормативные документы, устанавливающие требования к трансформаторам тока измерительным ТВИ-35

ГОСТ 7746 - 2001 «Трансформаторы тока. Общие технические условия».

ТУ 3414-002-70250394-11 «Трансформаторы тока измерительные ТВИ-35». Технические условия».

Рекомендация по областям применения в сфере государственного регулирования обеспечения единства измерений

осуществление торговли

59732-15
Номер в ГРСИ РФ:
59732-15
Производитель / заявитель:
ООО "ТВИ электра", г.Москва
Год регистрации:
2015
