| Номер в госреестре | 59736-15 |
| Наименование СИ | Аттенюаторы поляризационные прямоотсчетные |
| Обозначение типа СИ | АП-20 |
| Изготовитель | ООО НПП "ЭЛМИКА", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 05.02.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аттенюаторы поляризационные прямотсчетные АП-20 (далее - аттенюаторы) предназначены для измерений ослабления электромагнитных колебаний в диапазоне частот от 78,33 до 118,1 ГГц
Аттенюатор представляет собой волновод из трех секций, установленных последовательно. Средней секцией является круглый волновод (ротор), свободно вращающийся между крайними секциями (статорами), жестко закрепленными на корпусе прибора. Статоры представляют собой переходы с прямоугольного волновода на круглый.
Внутри каждой секции помещена поглощающая пластина, расположенная в плоскости симметрии волновода. На роторе расположен венец червячного колеса, с которым сопряжен червячный вал. На оси червячного вала жестко закреплена шкала барабанного типа и ручка управления.
Принцип действия аттенюатора основан на поглощении в резистивных пленках аттенюатора тангенциальных составляющих электрической компоненты линейно-поляризованных волн, которые представляют основную волну круглого волновода.

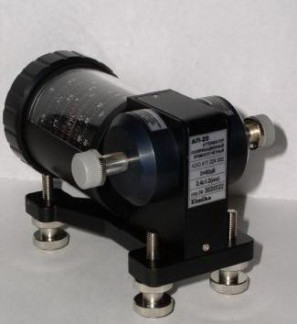

Внешний вид аттенюатора с указанием места нанесения знака утверждения типа и места пломбирования представлен на рисунке 1.
Метрологические и технические характеристики аттенюатора приведены в таблице 1.
| Наименование характеристики | Значение характеристики |
| Диапазон частот, ГГц | от 78,33 до 118,1 |
| Диапазон установки ослабления А, дБ | от 0 до 60 |
| Пределы допускаемой абсолютной погрешности установки ослабления в диапазоне установки ослабления от 0 до 10 дБ, дБ | ± 0,2 |
| Пределы допускаемой абсолютной погрешности установки ослабления в диапазоне установки ослабления от 10 до 50 дБ, дБ | ± 0,02^A |
| Пределы допускаемой абсолютной погрешности установки ослабления в диапазоне установки ослабления от 50 до 60 дБ, дБ | ± [1+0,08^(A-50)] |
| Начальное ослабление, дБ, не более | 1,5 |
| Люфт установки ослабления (разность между величинами вносимого ослабления при подходе к риске шкалы 60 дБ от ослабления 50 дБ и от ослабления 70 дБ), дБ, не более | 0,4 |
| КСВН, не более | 1,2 |
| Масса, кг, не более | 1,1 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 160х110х110 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от 5 до 40 |
| - относительная влажность окружающего воздуха, % | до 98 |
наносится на титульный лист руководства по эксплуатации типографским или иным способом и на лицевой панели аттенюатора методом шелкографии.
приведена в таблице2.
Таблица 2
| Наименование | Количество |
| Аттенюатор поляризационный прямотсчетный АП-20 | 1 шт. |
| Формуляр | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки | 1 шт. |
осуществляется по документу МП 130-14-01 «Инструкция. Аттенюатор поляризационный пря-мотсчетный АП-20. Методика поверки.», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 2.12. 2014 г.
Основные средства поверки:
- Государственный первичный эталон единицы ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц (ГЭТ 193-2011), частотный диапазон от 0 до 178 ГГц, динамиче-
Лист №3 Всего листов 3
ский диапазон от 0 до 120 дБ, среднее квадратическое отклонение результата измерений при воспроизведении единицы ослабления при 10 независимых наблюдениях от 210-5 до 0,2 дБ, неисключенная систематическая погрешность от 710-5 до 0,26 дБ, утвержден приказом Федерального агентства по техническому регулированию и метрологии № 250 от 20 апреля 2012 г.
Аттенюатор поляризационный прямотсчетный АП-20. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к аттенюаторам поляризационным прямотсчетным АП-20
Аттенюатор поляризационный прямотсчетный АП-20. Руководство по эксплуатации.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
