| Номер в госреестре | 59749-15 |
| Наименование СИ | Частотомеры-счетчики импульсов модульные |
| Обозначение типа СИ | NI 6602, NI 6608, NI 6612, NI 6614, NI 6624 |
| Изготовитель | Компания "National Instruments Corporation", Венгрия |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Частотомеры-счетчики импульсов модульные NI 6602, NI 6608, NI 6612, NI 6614, NI 6624 предназначены для измерения частоты и периода сигналов, счета количества импульсов, генерации импульсов заданной частоты, синхронизации сигналов.
Принцип действия основан на счетно-импульсном методе с синхронизацией по времени от опорного сигнала, в качестве которого используется внутренний опорный кварцевый генератор или внешний сигнал синхронизации. При измерении частоты осуществляется счет количества импульсов, сформированных из входного сигнала, за время длительности временного строба, которое задается от опорного сигнала. При измерении периода производится счет количества импульсов, сформированных от опорного сигнала, в течение времени от фронта до спада импульсов, сформированных из входного сигнала. Генерация выходных импульсов производится путем повышения или понижения опорной частоты и формирования сигнала по напряжению и мощности в выходной цепи.
Модели отличаются количеством каналов, типами интерфейса, параметрами входных и выходных сигналов. Модель NI 6624 используется в комплекте с внешним источником питания, что позволяет производить измерение параметров и генерацию импульсов большой амплитуды напряжения.

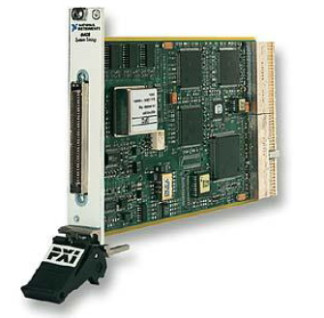

Частотомеры-счетчики импульсов модульные NI 6602, NI 6608, NI 6612, NI 6614, NI 6624 выполнены в виде модуля с лицевой панелью, имеющей сигнальный разъем, и соединитель для установки в шасси National Instruments с шиной PXI (PXIe), либо в слот компьютера PCI (PCIe). Внешний вид показан на фотографиях 1 и 2.
По условиям эксплуатации частотомеры-счетчики импульсов модульные NI 6602, NI 6608, NI 6612, NI 6614, NI 6624 соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до 55 оС.
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
| уровень защиты (класс риска) | «низкий» по Р50.2.077-2014 (класс А по WELMEC 7.2) |
| идентификационное наименование | NI-DAQmx |
| идентификационный номер версии | 9.8 и выше |
| тип интерфейса | |
| N1 6602, N1 6624 | PCI; PXI |
| N16608 | PXI |
| N16612 | PCIe; PXIe |
| N16614 | PXIe |
| логические уровни цифровых сигналов | |
| N1 6602, N1 6608, N1 6612, N1 6614 | TTL, CMOS |
| NI 6624 (с внешним источником питания) | от 0 до 48 В |
| количество каналов счетчика-частотомера | 8 |
| количество каналов генератора импульсов | |
| N1 6602, N1 6608, N1 6624 | 8 |
| N1 6612, N1 6614 | 1 |
| разрешение отсчетов | 32 бит |
| максимальное значение частоты | |
| N1 6602, N1 6608, N1 6612, N1 6614 | 80 МГц |
| N16624 | 400 кГц |
| минимальное значение длительности импульсов | |
| N1 6602, N1 6608, N1 6612, N1 6614 | 6,25 не |
| N16624 | 1 мкс |
| частота опорного генератора | |
| N1 6602, N1 6608 | 100 кГц; 20 МГц; 80 МГц |
| N1 6612, N1 6614 | 100 кГц; 20 МГц; 100 МГц |
| N16624 | 100 кГц; 20 МГц |
| пределы допускаемой относительной погрешности воспроизведения и измерения частоты | |
| N1 6602(РС1) | ± 100 10 6 |
| N1 6612 (PCIe), N1 6624(РС1) | ± 5()• ю <' |
| _ _____ _ 66]2(рх|е) ^ 6624(рХ|) 1 | : 25 106 |
| N1 6608, N1 6614 | ± §5. j б-9 |
| количество цифровых каналов | |
| N1 6602, N1 6608, N1 6612, N1 6614 | 32 |
| N16624 | 26 |
| габаритные размеры (высота х глубина х толщина) | |
| с интерфейсом PCI, PCIe | 107 мм х 175 мм х 20 мм |
| с интерфейсом PXI, PXIe | 100 мм х 160 мм х 20 мм |
Примечание : при установке модуля в шасси PXI или PXIe синхронизация осуществляется от опорного кварцевого генератора шасси; собственная погрешность частоты внутреннего опорного генератора модуля такая же, как для данного модуля с интерфейсом PCI (PCIe)
| масса, не более | |
| с интерфейсом PCI, PCIe | 120 г |
| с интерфейсом PXI, PXIe | 180 г |
| рабочие условия применения (группа 3 ГОСТ 22261-94) | |
| температура окружающей среды | от 0 до 55 °С |
| относительная влажность воздуха (без конденсата) | от 10 до 90 % |
| условия хранения и транспортирования | |
| температура окружающей среды | от минус 40 до + 71 °С |
| относительная влажность воздуха (без конденсата) | от 5 до 95 % |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель корпуса титульный лист руководства по эксплуатации типографским способом. Комплектность | в виде наклейки и на |
| наименование и обозначение | кол-во |
| частотомер-счетчик импульсов модульный NI6602/NI6608/NI6612/NI6614/NI6624 | 1 шт. по заказу |
| компакт-диск CD с драйвером NI-DAQmx и документацией | 1 шт. |
| плата терминальная CB-68LP (для NI 6602/NI 6608/NI 6612/NI 6614) плата терминальная SCB-100 (для NI 6624) | по заказу |
| кабель SH68-68D1 (для NI 6602/NI 6608/NI 6612/NI 6614) кабель SH100-100F (для NI 6624) | по заказу |
| руководство по эксплуатации | 1 шт. |
| методика поверки МП РТ 2209-2014 | 1 шт. |
осуществляется по документу МП РТ 2209-2014 «Частотомеры-счетчики импульсов модульные NI 6602, NI 6608, NI 6612, NI 6614, NI 6624», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 12.12.2014 г.
Средства поверки
| средство поверки и требования к метрологическим характеристикам | рекомендуемое средство поверки и метрологические характеристики |
| осциллограф цифровой полоса пропускания не менее 200 МГц | осциллограф цифровой TDS3032C полоса пропускания 300 МГц |
| стандарт частоты уровень сигнала от 0 до + 10 дБм; относительная погрешность частоты 10 МГц не более ± 110-9 | стандарт частоты рубидиевый FS725 номинальный уровень сигнала + 7 дБм; годовой дрейф частоты 10 МГц не более ± 1 • 10-10 |
| частотомер разрешение 1 Гц на частотах 100 кГц и 10 МГц; вход синхронизации 10 МГц | частотомер универсальный FCA3000 разрешение 0,001 Гц на частотах 100 кГц и 10 МГц; вход синхронизации 10 МГц |
Методы измерений изложены в разделах руководств:
Частотомеры-счетчики импульсов модульные NI 6602, NI 6608, NI 6624. Руководство по эксплуатации;
Частотомеры-счетчики импульсов модульные NI 6612, NI 6614. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к частотомерам-счетчикам импульсов модульным NI 6602, NI 6608, NI 6612, NI 6614, NI 6624
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 124 |
| Поверителей | 7 |
| Актуальность данных | 18.11.2024 |
