Государственный реестр средств измерений

Осциллографы цифровые UDS1000, 59756-15

59756-15
Осциллографы цифровые UDS1000 предназначены для регистрации периодических и однократных сигналов, визуального наблюдения на экране их формы и измерения амплитудных и временных параметров зарегистрированного сигнала.
Карточка СИ
Номер в госреестре 59756-15
Наименование СИ Осциллографы цифровые
Обозначение типа СИ UDS1000
Изготовитель "Siglent Technologies Co., Ltd.", Китай
Год регистрации 2015
Срок свидетельства 06.02.2020
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Осциллографы цифровые UDS1000 предназначены для регистрации периодических и однократных сигналов, визуального наблюдения на экране их формы и измерения амплитудных и временных параметров зарегистрированного сигнала.

Описание

Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с задаваемой частотой дискретизации, записи цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом матричном цветном дисплее.

Осциллографы выполнены в виде моноблока со съемным сетевым кабелем питания. На передней панели расположены органы управления горизонтальной и вертикальной развертками, синхронизацией развертки и режимами обработки и отображения, входные разъёмы вертикальных каналов и внешней синхронизации, выход встроенного калибратора и разъём USB для подключения внешнего запоминающего устройства или принтера. На задней панели находятся разъем для подключения сетевого кабеля питания, разъемы интерфейса USB, порта RS232 и выход сигнала PASS/FAIL OUT. На верхней панели осциллографа имеется откидная ручка для переноски и кнопка включения питания. На нижней панели имеются опорные ножки и откидные упоры, которые обеспечивает установку осциллографа горизонтально или под углом.

Осциллографы UDS1000 имеют 7 модификаций (моделей): UDS1012/1, UDS1012/2, UDS1022/2, UDS1022/3, UDS1032/2, UDS1032/3, UDS1032/4, различающихся полосой пропускания, максимальной частотой выборки и максимальной длиной записи сигнала. Все модификации осциллографов имеют встроенный 6 разрядный частотомер сигнала, используемого для синхронизации.

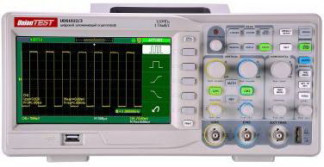

Фотографии общего вида осциллографов представлены на рис. 1.

Пломбирование осциллографов осуществляется изготовителем на задней панели в виде разрушаемой наклейки с логотипом ООО “ЮнионТЕСТ“ и ее серийным номером на стыке передней и задней наружных частей корпуса прибора.

Лист № 2 Всего листов 5

Наклейка для клейма поверителя должна быть расположена на задней панели осциллографа.

Программное обеспечение

Встроенное программное обеспечение (ПО) осциллографов предназначено для управления режимами работы, обработки цифровых данных, их отображения на дисплее и выдачи на интерфейсы связи.

Контроль целостности встроенного программного обеспечения выполняется автоматически при каждом запуске.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.007-2014.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Идентификационное

наименование

(наименование

модификации)

Номер версии (идентификационный номер)

Цифровой идентификатор (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентифика

тора

UDS1012/1

5.06.02.х*

UDS1012/2

UDS1022/2

UDS1022/3

-

-

UDS1032/2

5.01.02.х*

UDS1032/3

UDS1032/4

* - номер версии ПО осциллографов, отображаемый осциллографом, определяют первые три группы цифр, разделенные точками. Вместо х могут быть любые символы.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Характеристика

Значение

Входы

Число входных измерительных каналов

2

Максимальная частота дискретизации для режима реального времени

500 МГц (UDS1012/1, UDS1012/2);

1 ГГц (UDS1022/2, UDS1022/3, UDS1032/2, UDS1032/3, UDS1032/4)

Максимальная длина записи сигнала

32 тыс. точек (модели UDS1012/1, UDS1012/2);

40 тыс. точек (модели UDS1022/2, UDS1022/3);

2 млн. точек (модели UDS1032/2, UDS1032/3, UDS1032/4)

Характеристика

Значение

Входной импеданс

1 МОм ± 2 % /параллельно (13 ± 3) пФ

Максимальное входное напряжение

400 В (постоянное плюс размах напряжения при входном импедансе 1 МОм)

Система вертикального отклонения

Разрешение по вертикали

8 бит

Диапазон установки коэффициентов отклонения каждого канала

от 2 мВ/дел до 10 В/дел

Пределы допускаемой относительной погрешности коэффициентов отклонения за исключением коэффициентов отклонения 2 мВ/дел (не нормируется)

± 5,0 % (при коэффициентах отклонения от 5 мВ/дел до 20 мВ/дел);

± 4,0 % (при коэффициентах отклонения от 50 мВ/дел до 10 В/дел);

Полоса пропускания аналогового сигнала

25 МГц (UDS1012/1),

50 МГц (UDS1012/2),

70 МГц (UDS1022/2, UDS1032/2), 100 МГц (UDS1022/3, UDS1032/3), 150 МГц (UDS1032/4)

Время нарастания переходной характеристики, не более

14 нс (UDS1012/1)

7.0    нс (UDS1012/2);

5.0    нс (UDS1022/2, UDS1032/2); 3,5 нс (UDS1022/3, UDS1032/3); 2,4 нс (UDS1032/4);

Система отклонения по горизонтали

Диапазон установки коэффициентов развертки

от 2,5 нс/дел до 50 с/дел

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора

± 0,005 %

Функции панели управления

Автоматическая настройка

автонастройка систем: вертикальная, горизонтальная, запуск.

Сохранение/вызов

сохранение/вызов до 2 опорных осциллограмм, до 20 осциллограмм и до 20 вариантов настроек (до 10 вариантов настроек у моделей UDS1032/2, UDS1032/3, UDS1032/4) во внутренней памяти осциллографа, а также поддержка USB-флеш накопителей для функции сохранения/загрузки.

Дисплей

Тип дисплея

ЖК цветной TFT, 7 дюймов (178 мм), 480 х 234 пикселей

Размер зоны осциллограммы

8x18 делений, максимальный

Интерполяция осциллограммы

Sin(x)/x, линейная

Язык интерфейса

английский, русский и другие

У словия эксплуатации и массогабаритные характеристики

Условия эксплуатации:

-    температура окружающего воздуха

-    относительная влажность воздуха

от плюс 10 °С до плюс 40 °С до 85 % при плюс 40 °С

У словия хранения и транспортирования:

-    температура окружающего воздуха

-    относительная влажность воздуха

от минус 20 °С до плюс 60 °С. до 85 % при 60 °С

Напряжение и частота сети

От 100 до 240 В

электропитания

при частоте 50 Гц

Потребляемая мощность

не более 50 BA

Г абаритные размеры

325 х 136 х 157 мм (длина х ширина х высота)

Масса

Не более 2,5 кг

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус осциллографа в виде наклейки.

Комплектность

1    Осциллограф...................................................................................................................1 шт.

2    Сетевой кабель................................................................................................................1 шт.

3    Пробник с комплектом для настройки .......................................................................2 шт.

5 Руководство по эксплуатации.......................................................................................1 экз.

7 Упаковочная тара ..........................................................................................................1 шт.

Поверка

Поверка осциллографов цифровых UDS1000 осуществляется в соответствии с документом МП 59756-15 “Осциллографы цифровые UDS1000. Методика поверки”, являющимся приложением 1 к руководству по эксплуатации на осциллографы цифровые UDS1000, Siglent Technologies Co., Ltd., КНР, утвержденным заместителем директора ФБУ “Нижегородский ЦСМ” 10.11.2014 г.

Основные средства поверки:

Калибратор осциллографов F1uke 9500В (Госреестр № 30374-05)

Сведения о методах измерений

Руководство по эксплуатации. Осциллографы цифровые UDS1000.

Нормативные и технические документы, устанавливающие требования к осциллографам цифровым UDS1000

1    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2    ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.

3    Техническая документация Siglent Technologies Co., Ltd., КНР

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
