Трансформаторы напряжения НТМИ-1, 59761-15

Трансформаторы напряжения НТМИ-1 (далее трансформаторы) предназначены для масштабного преобразования напряжения переменного тока и передачи сигнала измерительной информации измерительным приборам, устройствам защиты, сигнализации, автоматики и управления, для работы в сетях переменного тока с изолированной нейтралью в любых областях.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	59761-15
Наименование СИ	Трансформаторы напряжения
Обозначение типа СИ	НТМИ-1
Изготовитель	ООО "ЭЛИЗ", Украина, г.Запорожье
Год регистрации	2015
Срок свидетельства	06.02.2020
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения НТМИ-1 Назначение средства измерений

Описание

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу измерительных преобразователей.

Трансформаторы состоят из трех однофазных трансформаторов, размещенных в одном баке, заполненном трансформаторным маслом, и имеют магнитопровод стержневого типа и слоевые обмотки. Обмотки намотаны одна поверх другой. Обмотки высокого напряжения имеют электростатический экран для защиты от перенапряжения.

Вводы первичного и вторичного напряжения смонтированы на крышке, где также размещена маркировочная табличка.

Трансформаторы имеют пробку для отбора проб трансформаторного масла и его слива, пробку для доливания масла, а также болт для заземления.

Трансформаторы производятся в исполнениях НТМИ-1-6 У3 и НТМИ-1-10 У3, которые отличаются номинальным и максимальным напряжением, номинальной и предельной мощностью, номинальным уровнем изоляции, габаритными размерами и массой.

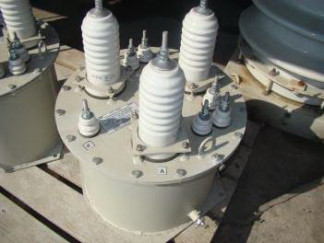

Общий вид трансформатора представлен на рисунке 1.

Таблица 1 - Основные метрологические и технические характеристики трансформаторов напряжения НТМИ._

Наименование параметров	Значения
Наименование параметров	НТМИ-1-6 У3	НТМИ-1-10 У3
Максимальное напряжение оборудования, кВ	7,2	12
Номинальное первичное напряжение, кВ	6	10
Номинальное вторичное напряжение обмотки для измерения, В	100
Номинальное вторичное напряжения обмотки напряжения нулевой последовательности (дополнительной), В	100
Номинальная частота сети, Гц	50
Класс точности / нагрузка основной вторичной обмотки для измерений, ВА	0,5/75; 1,0/150; 3,0/300	0,5/100; 1,0/200; 3,0/500
Предельная термическая мощность, ВА	630	1000
Рабочий диапазон температуры, °С	от минус 45 до плюс 40
Г абаритные размеры, мм, не более	0 410 х 490	0 410 х 510
Масса, кг	(70 ± 3,5)	(75 ± 3,75)
Средний срок службы, лет, не менее	25
Средняя наработка до отказа, ч, не менее	2,2 • 105

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на табличку трансформаторов и на паспорт - печатным способом.

Комплектность

Таблица 2 - Комплектность

№ п/п	Наименование изделия	Кол-во
1	Трансформатор напряжения НТМИ-1	1
2	Паспорт	1
3	Руководство по эксплуатации	1

Поверка

Осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

- источник высокого напряжения ИВН-500, диапазон выходных напряжений от 1 до 500 кВ;

- измеритель многофункциональный характеристик переменного тока РЕСУРС-ЦБ2-ПТ, основная погрешность ± 0,05 %; ± 10 мин.;

- эталонные трансформаторы напряжения:

НЛЛ-6, диапазон напряжений первичной/вторичной обмоток - 6000В/100В, кл. точн. 0,05; НЛЛ-10, диапазон напряжений первичной/вторичной обмоток - 10000В/100В, кл. точн. 0,05;

- магазин нагрузок МР3025, основная погрешность ± 4 %.
