| Номер в госреестре | 59762-15 |
| Наименование СИ | Денситометр |
| Обозначение типа СИ | X-Rite DensiEye 100 |
| Изготовитель | "X-Rite Inc.", США |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Денситометр X-Rite DensiEye 100 (далее по тексту - денситометр) предназначен для передачи единицы оптической плотности в отраженном свете, поверки и калибровки мер оптической плотности.
Принцип действия денситометра основан на преобразовании фотоприемным устройством излучения, отраженного от измеряемого образца, в электрический сигнал с последующей цифровой индикацией числовых значений оптической плотности.
Конструктивно прибор выполнен в виде портативного блока, содержащего источник освещения и блока обработки сигналов.
На нижней стенке прибора находится переключатель включения-выключения («OFF» -«ON»). На корпусе прибора расположены органы управления режимами работы прибора и жидкокристаллический индикатор.
Место
пломбирования

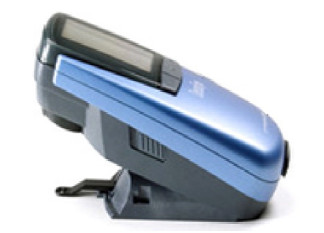

Рисунок 1 - Общий вид денситометра X-Rite DensiEye 100 с указанием места нанесения
маркировки и места пломбирования
Метрологические и технические характеристики денситометра представлены в таблице
1.
Таблица 1
| Наименование характеристики прибора | Значение |
| Диапазон измерения визуальной оптической плотности в отраженном свете, Б | 0,02 - 1,50 |
| Диапазон показаний визуальной оптической плотности в отраженном свете, Б | 0,01 - 2,50 |
| Пределы допускаемой абсолютной погрешности | |
| измерения визуальной оптической плотности в | ±0,02 |
| отраженном свете в диапазоне от 0,01 до 1,50 Б, Б | |
| Г абаритные размеры, мм, не более | 50x75x175 |
| Масса, кг, не более | 0,4 |
| Электропитание осуществляется от сети переменного | |
| тока с напряжением, В | 220 ± 20 |
| частотой, Гц | 50 ± 1 |
| или от двух аккумуляторных батарей АА с | |
| напряжением, В | 1,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | 10 - 40 |
| - относительная влажность воздуха, %, не более | 75 |
| - атмосферное давление, кПа | 101 ± 4 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус прибора методом наклеивания.
Перечень основного и дополнительного оборудования приведен в таблице 2. Таблица 2
| Наименование | Количество, шт. |
| Денситометр X-Rite DensiEye 100 | 1 |
| Калибровочная карта | 1 |
| Краткое руководство | 1 |
| USB-кабель | 1 |
| CD-диск с USB-драйвером | 1 |
| Сертификат качества | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 22. Д4-14«Денситометр X-Rite DensiEye 100. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 23 апреля 2014 года.
Основные средства поверки:
Установка высшей точности для воспроизведения единицы диффузной оптической плотности материалов в отраженном и проходящем свете (УВТ 18-А-84).
Основные метрологические характеристики:
диапазон воспроизводимых значений оптической плотности в отраженном свете
0,01 - 2,50 Б;
доверительные границы допускаемой случайной составляющей погрешности воспроизводимых значений плотности в отраженном свете 0,001 - 0,005 Б;
доверительные границы допускаемой неисключенной систематической составляющей погрешности воспроизводимых значений плотности в отраженном свете 0,004 - 0,015 Б.
«Денситометр DensiEye 100/700. Краткое руководство» разделы 13, 14, 15
Нормативные и технические документы, устанавливающие требования к установке X-Rite DensiEye 100
1 ГОСТ 8.588-2006 «Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений оптической плотности материалов»
2 Техническая документация фирмы «X-Rite Inc.», США
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании
Заявитель
АНО «Юридическо-правовая компания «ПРОГРЕСС»
115432, г. Москва, ул. Трофимова, 21 Телефон +7(495) 742-57-18 E-mail: upk-progress@rambler.ru; www.upk-progress.ru
