| Номер в госреестре | 59764-15 |
| Наименование СИ | Счетчики статические трехфазные переменного тока активной и реактивной энергии |
| Обозначение типа СИ | MT860S |
| Изготовитель | "Искраемеко" (Iskraemeco d.d.), Словения |
| Год регистрации | 2015 |
| Срок свидетельства | 06.02.2020 |
| МПИ (интервал между поверками) | 12 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики статические трехфазные переменного тока активной и реактивной энергии МТ860Б (далее - счетчики) предназначены для измерения и регистрации активной и реактивной электрической энергии и времени.
Счетчики выпускаются в нескольких исполнениях, отличающихся классами точности, входными сигналами и выходными интерфейсами.
Исполнения счетчиков отображаются в условном обозначении в виде буквенноцифрового кода, значения позиций которого описаны в таблице 1
| Код | МТ860Б | -Ax | У | Rx | У | Sx | У | -EI | Vx2 | Ln1 | -Mx | K0y |
| Номер позиции кода | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Таблица 1 - Возможные значения позиций кода обозначения
| Позиция кода | Значение кода |
| 1 | МТ860S - Счетчик статический трехфазный переменного тока активной и реактивной энергии |
| 2 | A2 - Класс точности 0,2S по ГОСТ 31819.22-2012 |
| А3 - Класс точности 0,5S по ГОСТ 31819.22-2012 | |
| 3 | 1 - Измерение активной энергии в одном направлении |
| 2 - Измерение активной энергии в двух направлениях | |
| 4 | R3 - Основная погрешность при измерении реактивной энергии 0,5% |
| R4 - Класс точности 1 по ГОСТ 31819.23-2012 | |
| 5 | 1 - Измерение реактивной энергии в одном направлении («R+» - суммарное значение при нахождении вектора нагрузки в первом и втором квадрантах) |
| 6 - Измерение реактивной энергии по четырем квадрантам и в двух направлениях («R1», «R2», «R3», «R4», «R+», «R-») | |
| 6 | S3 - Погрешность определения полной энергии 0,5 % |
| S4 - Погрешность определения полной энергии 1 % | |
| S5 - Погрешность определения полной энергии 2 % | |
| 7 | 3 - Вычисление полной энергии по формуле S = U-I-t |
| 4 - Вычисление полной энергии по формуле S =VP +Q | |
| 8 | E - Внешнее питание от дополнительного источника I - Автономное питание |
| 9 | V12 - Один дискретный вход управления |
| V22 - Два дискретных входа управления | |
| V32 - Два дискретных входа управления |
| Позиция кода | Значение кода |
| 10 | L11 - Одно твердотельное реле |
| L21 - Два твердотельных реле | |
| L31 - Три твердотельных реле | |
| L41 - Четыре твердотельное реле | |
| L51 - Пять твердотельных реле | |
| L61 - Шесть твердотельных реле | |
| L71 - Семь твердотельных реле | |
| L81 - Восемь твердотельных реле | |
| 11 | М2 - Встроенные часы с резервным питанием от суперконденсатора |
| М3 - Встроенные часы с резервным питанием от литиевой батареи | |
| 12 | K02 - Цифровые интерфейсы: инфракрасный оптический порт интерфейса IEC 62056-21 и последовательный интерфейс RS232 |
| K03 - Цифровые интерфейсы: инфракрасный оптический порт интерфейса IEC 62056-21 и последовательный интерфейс RS485 |
Измерительная схема, преобразующая ток, представляет собой экранированный трансформатор тока. Экран обеспечивает защиту от внешних магнитных полей. В качестве датчика напряжения используется резистивный делитель напряжения.
Принцип действия счетчика состоит в преобразовании сигналов напряжения от цепей напряжения и схемы преобразования тока в цифровой код для дальнейшей обработки в микропроцессоре. Микропроцессор обеспечивает вычисление следующих величин:
- приращений активной, реактивной и полной электрической энергии на программно-задаваемом периоде интегрирования по 4 тарифам согласно программно-задаваемому тарифному расписанию и суммарного значения по всем тарифам;
- суммарных значений электрической энергии;
- средней мощности;
- средних значений напряжения, тока, коэффициента мощности;
- мгновенных значений напряжения, напряжения гармоник, коэффициента нелинейных искажений напряжения;
- максимального и минимального значений напряжения, максимального и минимального значения напряжения в течение текущих суток;
- мгновенных значений тока, тока гармоник, коэффициента нелинейных искажений тока, суммарного значения тока по трем фазам;
- максимального и минимального значений тока;
- мгновенных значений фазного угла;
- мгновенных значений частоты напряжения сети;
- максимального и минимального значений частоты напряжения сети;
- мгновенное значение мощности;
- мгновенное значение коэффициента мощности.
Измерения выполняются счётчиками автоматически, просмотр результатов измерений на дисплее возможен как в режиме автоматической прокрутки, так и в ручном режиме. На дисплее также отображаются направление потока энергии, действующий тариф, состояние счетчика, интерфесов связи и другие параметры.
Результаты измерений отображаются на жидкокристаллическом дисплее и заносятся в регистры счётчика, содержимое которых может быть передано по имеющимся информационным интерфейсам во внешние устройства, для которых обеспечена информационная совместимость со счетчиками.
Счетчики имеют встроенные часы реального времени с резервированным питанием от автономного источника. Резервирование питания часов при потере напряжения осуществляется с помощью суперконденсатора или литиевой батареи.
Часы обеспечивают выполнение следующих функций:
- формирование периодов измерения мощности и профилей нагрузки;
- ведение внутреннего календаря счетчика, который содержит информацию о годе, месяце, дне, дне недели, часе, минуте, секунде и переходе на следующий год;
- формирование меток времени каждого события, состоящих из даты, часа, минуты и секунды;
- смену тарифных программ;
- фиксация времени текущих (расчетных) показаний;
- регистрацию меток времени в журналах событий и профилей нагрузки;
- подсчет интервалов времени отображения информации в режиме автоматической прокрутки показаний на дисплее счетчика, измерение длительности провалов напряжения, измерение времени пропущенных периодов, измерение времени запрета выполнения команды фиксации расчетных показаний, подсчет интервалов времени вычисления мощности и т.п.

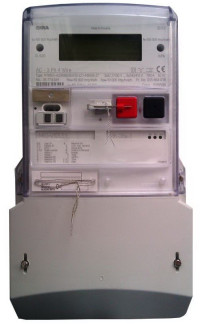

Внешний вид счетчиков с указанием мест пломбирования приведен на рисунках 1 и 2.
В счетчиках используется встроенное программное обеспечение. Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений, ведения шкалы времени.
Идентификационные данные метрологически значимой части программного обеспечения счетчиков МТ860S приведены в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимой части программного обеспечения_
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма по алгоритму CRC16) |
| ISKMT860-4018 | version 1 | 3188 |
Уровень защиты программного обеспечения - высокий.
Пределы основной относительной погрешности при измерении активной электрической энергии в рабочем диапазоне токов и коэффициентов мощности:
- для счетчиков MT860S-A2 ...................по классу точности 0,2S ГОСТ 31819.22-2012;
- для счетчиков MT860S-A3 ...................по классу точности 0,5S ГОСТ 31819.22-2012.
Пределы основной относительной погрешности при измерении реактивной
электрической энергии в рабочем диапазоне токов и коэффициентов мощности:
- для счетчиков MT860S-A**.R3 .........................................приведены в таблицах 3 и 4;
- для счетчиков MT860S-A**R4.................по классу точности 1 ГОСТ 31819.23-2012;
Пределы дополнительных погрешностей от воздействия влияющих величин в
зависимости от класса точности счетчиков..................................................приведены в таблице 5.
Постоянная счетчика для импульсного выходного устройства при измерении активной
электроэнергии (мощности)...................................................................................... 10000 имп./кВтч.
Постоянная счетчика для импульсного выходного устройства при измерении
реактивной электроэнергии (мощности)................................................................10000 имп./кварч.
Постоянная счетчика для светодиодного индикатора при измерении активной
электроэнергии (мощности).................................................................................... 100000 имп./кВтч.
Постоянная счетчика для светодиодного индикатора при измерении реактивной
электроэнергии (мощности)....................................................................................100000 имп./кварч
Ряд значений номинального (максимального) тока.............1(1,2), 1(2), 1(6), 5(6), 5(10) А
Стартовый ток ..................................................................................по ГОСТ 31819.22-2012
Номинальное фазное напряжение ином:.......................................... 3х57,7, 3x220, 3х230 В
Диапазон рабочего напряжения:........................................................от 80 до 115% от ином
Номинальная частота:......................................................................................................50 Гц
Диапазон рабочих частот:................................................................................от 49 до 51 Гц
Таблица 3 - Пределы основной относительной погрешности измерения реактивной электроэнергии счетчиков MT860S-A**R3 при симметричных нагрузках
| Значение тока | Коэффициент sin ф | Предел допускаемой основной погрешности |
| 0,01 1ном < I < 0,051 ном | 1 | ± 1,0 % |
| 0,05 1ном < I < I max | 1 | ± 0,5 % |
| 0,05 им < I < 0,1I ном | 0,5 | ± 1,0 % |
| 0,1 1«ом < I < I max | 0,5 | ± 0,5 % |
| 0,1 !-ном < I < I max | 0,25 | ± 1,0 % |
Таблица 4 - Пределы основной относительной погрешности измерения реактивной электроэнергии счетчиков MT860S-A**R3 с однофазной нагрузкой при симметрии трехфазного напряжения, приложенного к цепям напряжения_
| Значение тока | Коэффициент sin ф | Предел допускаемой основной погрешности |
| 0,05 1«ом < I < I max | 1 | ±0,7 % |
| 0,1 !-ном < I < I max | 0,5 | ± 1,0 % |
Таблица 5 - Пределы дополнительных погрешностей при измерении электрической энергии от воздействия влияющих величин
| Влияющая величина | Дополнительные погрешности при измерении активной энергии (мощности) для счётчиков (класс точности) | Дополнительные погрешности при измерении реактивной энергии (мощности) | |
| MT860S- A2(0,2S) | MT860S-A3 (0,5S) | ||
| Изменение температуры окружающего воздуха | Средний температурный коэффициент, ±%/К | ||
| 0,01 | 0,03 | 0,05 | |
| Изменение напряжения в пределах -20... +15% | Пределы дополнительных допускаемых погрешностей, % | ||
| 0,1 | 0,2 | 0,7 | |
| Изменение частоты в пределах ±2% | 0,1 | 0,2 | 1,5 |
| Влияние обратного порядка следования фаз | 0,05 | 0,1 | - |
| Влияние несимметрии напряжения | 0,1 | 0,1 | - |
| Влияние гармоник в цепях тока и напряжения | 0,2 | 0,2 | - |
| Влияние субгармоник в цепи переменного тока | 0,6 | 1,5 | - |
| Влияние постоянной магнитной индукции внешнего происхождения | 0,05 | 0,05 | 0,05 |
| Влияние магнитной индукции внешнего происхождения 0,5 мТл | 0,5 | 0,5 | 2 |
| Влияние радиочастотных электромагнитных полей | 1 | 2 | 2 |
| Влияние функционирования вспомогательных частей | 0,05 | 0,1 | 0,5 |
| Влияние кондуктивных помех, наводимых радиочастотными полями | 1 | 2 | 2 |
| Влияние наносекундных импульсных помех | 1 | 2 | 2 |
| Влияние колебательных затухающих помех | 1 | 2 | 2 |
Ход часов реального времени в зависимости от температуры окружающего
воздуха (T, °С), не более..............................................................................±[0,5+0,15(|23 - Т| )] с/сут.
Потребляемая мощность для счетчиков:
- по цепям напряжения, активная / полная, не более: ..................................... 2 Вт / 5 В- А;
- в цепях тока на фазу не более:..............................................................................0,01 В-А.
Период регистрации профиля нагрузки........5 минут, 15 минут, 30 минут, 1 час, 1 сутки.
Габаритные размеры, не более:..................................................................311 х 177 х 91 мм.
Класс защиты...........................................................................................................................II.
Требования к электромагнитной совместимости .........................по ГОСТ 31818.11-2012.
Степень защиты корпуса в зависимости от исполнения................................................IP54.
Масса, не более................................................................................................................1,7 кг.
Средняя наработка на отказ, не менее.........................................................................1-106 ч.
Средний срок службы, не менее....................................................................................20 лет.
Рабочие условия применения:
- температура окружающего воздуха..................................от минус 40 до плюс 70 °С;
- относительная влажность воздуха при температуре 35°С, не более....................95 %;
- атмосферное давление, .........................................................................от 84 до 107 кПа.
Знак утверждения типа наносится на щиток счетчиков и эксплуатационную документацию.
Комплектность счетчиков электроэнергии МТ880 приведена в таблице 4. Таблица 4 - Комплектность
| Наименование | Количество |
| Счетчик статический трехфазный переменного тока активной и реактивной энергии МТ860S | 1 |
| Счетчик статический трехфазный переменного тока активной и реактивной энергии МТ860S. Паспорт. | 1 |
| Счетчики статические трехфазные переменного тока активной и реактивной энергии МТ860S. Методика поверки | 1* |
| Примечание: * - допускается поставка одного экземпляра документа на партию счетчиков. | |
осуществляется по документу 031-30007-14 «Счетчики статические трехфазные переменного тока активной и реактивной энергии МТ860S. Методика поверки», утвержденной ГЦИ СИ ФГУП «СНИИМ» в августе 2014 г.
Основное поверочное оборудование: установка для поверки счетчиков электрической энергии УППУ-МЭ 3.1К (Г.р. №39138-08), укомплектованная прибором электроизмерительным эталонным многофункциональным «Энергомонитор 3.1КМ-Х-02» (Г.р. №52854-13); тайм-сервер ФГУП «ВНИИФТРИ» (поправка системных часов не более ± 10 мкс).
Методика измерений, в зависимости от исполнения счетчиков, содержится в эксплуатационном документе «Счетчик статический трехфазный переменного тока активной и реактивной энергии МТ860S. Паспорт».
Нормативные и технические документы, устанавливающие требования к счетчикам статическим трехфазным переменного тока активной и реактивной энергии МТ880
1. ГОСТ 31818.11-2012 (IEC 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
2. ГОСТ 31819.22-2012 (IEC 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
3. ГОСТ 31819.23-2012 (IEC 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
4. Документация фирмы «Iskraemeco», Словения.
- при осуществлении торговли.
