| Номер в госреестре | 59765-15 |
| Наименование СИ | Рефлектометры оптические |
| Обозначение типа СИ | FOD-7325, FOD-7327, FOD-7328, FOD-7329 |
| Изготовитель | ООО "ТПК Волоконно-оптических приборов", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 06.02.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры оптические моделей FOD-7325, FOD-7327, FOD-7328, FOD-7329 (далее по тексту - рефлектометры) предназначены для измерений ослабления в одномодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т. е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометры представлены следующими моделями:
- FOD-7325 - для одномодового оптического волокна на рабочие длины волн 1310, 1550 нм;
- FOD-7327 - для одномодового оптического волокна на рабочие длины волн 1310, 1490, 1550 нм;
- FOD-7328 - для одномодового оптического волокна на рабочие длины волн 1310, 1550, 1625 нм;
- FOD-7329 - для одномодового оптического волокна на рабочие длины волн 1310, 1550, 1650 нм.
Каждая модель рефлектометра содержит источник оптического излучения и широкополосный измеритель оптической мощности. Длины волн источника оптического излучения соответствуют рабочим длинам волн рефлектометра соответствующей модели. Источник оптического излучения может генерировать непрерывное излучение, а также модулированное с частотами 270 и 330 Гц, 1 и 2 кГц.
Принцип действия измерителя оптической мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Каждая модель рефлектометра оборудована визуальным детектором повреждений, работающим на длине волны 635 нм, позволяющим оценить целостность волоконно-оптической линии.
Рефлектометры оптические моделей FOD-7328 и FOD-7329 дополнительно содержат индикатор оптической мощности для пассивных оптических сетей (PON) с полосами пропускания по уровню 0,5 от 1481 до 1499 нм и от 1541 до 1559 нм.

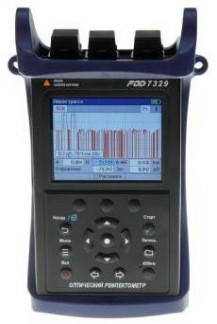

Конструктивно рефлектометр выполнен в прямоугольном корпусе в виде переносного прибора. Основные элементы управления рефлектометра расположены на передней панели. На верхней панели расположены оптические разъемы:
- разъем рефлектометра, оборудованный адаптером FC (функционально совмещенный с источником излучения). По заказу потребителя может быть установлен адаптер FC; ST; SC или LC типа;
- разъем измерителя оптической мощности, оборудованный универсальным адаптером;
- разъем визуального детектора повреждений, оборудованный универсальным адаптером.
Для предохранения от ударов и повреждений корпус рефлектометра снабжен защитным резиновым кожухом.
Для сохранения результатов измерений в рефлектометр установлена SD-карта, позволяющая сохранять не менее 1000 рефлектограмм.
Для ограничения доступа внутрь корпуса прибора производится его пломбирование. Пломбируется место соприкосновения передней и задней панелей корпуса на нижней стороне прибора.
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера прибора. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FLX380-300 FLX380-302 FLX380-303 FLX380-304 |
| Номер версии (идентификационный номер) ПО | 1.3.00b0705-ENG и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики | |||
| модель FOD-7325 | модель FOD-7327 | модель FOD-7328 | модель FOD-7329 | |
| Тип волокна | одномодовое, 9/125 мкм | |||
| Рабочие длины волн, нм | 1310±20 1550±20 | 1310±20 1490 ±20 1550±20 | 1310±20 1550±20 1625 ±10 | 1310±20 1550±20 1650 ±10 |
| Динамический диапазон измерений ослабления1, дБ, не менее (по уровню 98 % от максимума шумов, при длительности импульса 20 мкс) | - для длины волны 1310 нм: 40 - для длины волны 1550 нм: 40 | - для длины волны 1310 нм: 40 - для длины волны 1490 нм: 40 - для длины волны 1550 нм: 40 | - для длины волны 1310 нм: 39 - для длины волны 1550 нм: 39 - для длины волны 1625 нм: 36 | - для длины волны 1310 нм: 39 - для длины волны 1550 нм: 39 - для длины волны 1650 нм: 36 |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ДА= ± 0,05 •А, где А - измеряемое ослабление, дБ | |||
| Диапазоны измеряемых длин, км | 0 - 0,25; 0 - 0,5; 0 - 1; 0 - 1,5; 0 - 3; 0 - 6; 0 - 15; 0 - 30; 0 - 60; 0 - 120; 0 - 240 | |||
| Пределы допускаемой абсолютной погрешности при измерении длины, м | DL =± (1 + 3-10-5L + 5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м. 5 = 0,05 м в диапазонах 0 - 0,25; 0 - 0,5; 0 - 1; 0 - 1,5 км; 5 = 0,1 м в диапазоне 0 - 3,0 км; 5 = 0,2 м в диапазоне 0 - 6,0 км; 5 = 0,5 м в диапазоне 0 - 15,0 км; 5 = 1 м в диапазоне 0 - 30,0 км; 5 = 2 м в диапазоне 0 - 60,0 км; 5 = 8 м в диапазоне 0 - 120,0 км; 5 = 16 м в диапазоне 0 - 240,0 км |
| Мертвая зона при уровне отражения минус 45 дБ, м, не более: - при измерении ослабления - при измерении положения неоднородности | 3,5 0,8 |
| Длительность зондирующих импульсов, нс | 5+2-ь 10+5-2; 30+5-2; 100 ± 10 %, 300 ± 10 %, 1000 ± 10 %, 3000 ± 10 %, 10000 ± 10 %, 20000 ± 10 % |
| 1 Динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 20 мкс, усреднении 3 мин | |
Таблица 3
| Наименование характеристики | Значение характеристики широкополосного измерителя оптической мощности для моделей |
| FOD-7325, FOD-7327, FOD-7328, FOD-7329 | |
| Длины волн калибровки, нм | 1310, 1490, 1550, 1625, 1650 |
| Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм 2 | От минус 50 до плюс 23 |
| Диапазон измерений уровня средней мощности оптического излучения, дБм | От минус 50 до плюс 3 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки при уровне мощности минус 10 дБм, дБ | ± 0,25 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки при уровне мощности от минус 50 до плюс 3 дБм, дБ | ± 0,7 |
| 2 Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт | |
Таблица 4
| Наименование характеристики | Значение характеристики источника оптического излучения для моделей | |||
| FOD-7325 | FOD-7327 | FOD-7328 | FOD-7329 | |
| Длины волн излучения, нм | 1310±20 1550±20 | 1310±20 1490 ± 20 1550±20 | 1310±20 1550±20 1625 ± 10 | 1310±20 1550±20 1650± 10 |
| Уровень выходной мощности в непрерывном режиме, дБм, не менее | минус 2,5 | |||
| Нестабильность уровня мощности излучения за 15 минут, дБ, не более | ± 0,1 | |||
Таблица 5
| Электропитание осуществляется: - от одной сменной Li-Ion батареи напряжением, В - от сети переменного тока через блок питания (сетевой адаптер) напряжением, В частотой, Гц | 10,8 220 ± 22 50 ± 0,5 |
| Г абаритные размеры (высота х ширина х глубина), мм, не более | 190 х 113 х 48 |
| Масса, кг, не более | 0,75 |
| Условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха, % (при температуре плюс 30 °С, без конденсации) | От минус 10 до плюс 40 До 90 |
наносится на титульный лист Руководства по эксплуатации АПБР.418233.009 РЭ печатным способом и в виде наклейки на заднюю панель корпуса рефлектометра методом наклеивания.
Таблица 6
| Наименование | Количество, шт. |
| Рефлектометры оптические моделей FOD-7325, FOD-7327, FOD-7328, FOD-7329* | 1 |
| Блок питания (зарядное устройство) | 1 |
| USB кабель | 1 |
| Защитный резиновый кожух | 1 |
| Руководство по эксплуатации АПБР.418233.009 РЭ | 1 |
| Сумка для переноски | 1 | |
| Сменные оптические адаптеры** | 1 | |
| * Модель указывается при заказе. ** Тип адаптера указывается при заказе. | ||
Поверка | ||
| осуществляется по документам: Р 50.2.071-2009 | ая н н е в т с р а д у с о | система обеспечения |
единства измерений. Рефлектометры оптические. Методика поверки», ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
1 Рабочий эталон единиц длины и ослабления в световоде, ГР СИ № 26439-04. Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310 ± 20, 1550 ± 20 нм. Диапазон воспроизведения длины: 0,06 - 600 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: D = ± (0,1 + 5 10-6L), где L - воспроизводимая длина, м.
Диапазон измерений вносимого ослабления: 0 - 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: ± 0,015A, где А - измеряемое вносимое ослабление, дБ.
Длительность зондирующих импульсов:
- при проверке шкалы длин: 300, 1000, 3000, 10000, 30000 нс;
- при проверке шкалы ослаблений: 2000, 6000, 10000, 20000, 50000 нс.
2 Рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи РЭСМ-ВС, ГР СИ № 53225-13.
Основные метрологические характеристики:
-10 -2
- диапазон измеряемых значений средней мощности: (10 - 10 ) Вт;
- диапазоны длин волн исследуемого излучения: (600 - 1700) нм;
- пределы допускаемой основной относительной погрешности измерений средней
10 3
мощности на длинах волн калибровки в диапазоне от 10 до 2-10" Вт - ± 2,5 %, в диапазоне от
-3 -2
2-10 до 10z Вт - ± 3,5 %, в рабочем спектральном диапазоне - ± 5 %, измерений относительных
-10 -3
уровней мощности в диапазоне от 10 до 2-10 Вт - ± 1,2 %.
3 Осциллограф цифровой запоминающий WaveJet 352, ГР СИ № 32488-06.
Основные метрологические характеристики:
Диапазон измерений: 0 - 500 МГц.
Погрешность измерений: ± 1,5 %.
«Рефлектометр оптический моделей FOD-7325, FOD-7327, FOD-7328, FOD-7329. Руководство по эксплуатации АПБР.418233.009 РЭ», раздел 9.
Нормативные документы, устанавливающие требования к рефлектометрам оптическим моделей FOD-7325, FOD-7327, FOD-7328, FOD-7329
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
