| Номер в госреестре | 59766-15 |
| Наименование СИ | Установки для поверки и калибровки преобразователей плотности |
| Обозначение типа СИ | УПП |
| Изготовитель | ООО "Домодедовский опытный машиностроительный завод" (ДОМЗ), г.Домодедово |
| Год регистрации | 2015 |
| Срок свидетельства | 06.02.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Установки для поверки и калибровки преобразователей плотности УПП Назначение средства измерений
Установки для поверки и калибровки преобразователей плотности УПП (далее - установки УПП) предназначены для измерений плотности образцов жидкости при проведении испытаний, градуировки, поверки и калибровки поточных преобразователей плотности в динамическом режиме в качестве рабочего эталона 1-го разряда в соответствии с ГОСТ 8.024-2002 «ГСИ. Г осударственная поверочная схема для средств измерений плотности».
Принцип измерений плотности установкой УПП основан на пикнометрическом методе измерений с применением металлических напорных пикнометров. Суть метода состоит в определении массы известного объема жидкости, отобранной в пикнометр из трубопровода при температуре и давлении в трубопроводе. Плотность жидкости находят как частное от деления разности массы заполненного и пустого пикнометра на известное значение вместимости пикнометра при условиях отбора пробы жидкости. Массу пустого и заполненного жидкостью пикнометра определяют с помощью весов специального 1 класса точности по ГОСТ OIML R 76-1-2011 и гирь класса точности Е2 по ГОСТ OIML R 111-12009. При проведении измерений с исследуемым преобразователем плотности стабильность условий в трубопроводе дополнительно контролируются поточным плотномером ПЛОТ-3М.

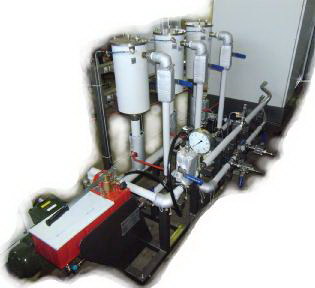

Общий вид основных частей установки УПП приведен на рисунках 1 и 2.
Установка УПП состоит из следующих основных частей:
- технологического блока, представляющего собой гидравлический контур с электронасосным агрегатом, тремя емкостями для рабочих жидкостей, устройством для нагнетания давления, пикнометрической установкой, преобразователем расхода, дренажными трубопроводами;
- термошкаф, в котором расположены СИ температуры давления и плотности, блок термостатирования поверочной жидкости, узел подключения контрольного преобразователя плотности, узел подключения исследуемого преобразователя плотности, запорной арматуры;
- системы обработки и отображения информации (СОИ), включающей в себя измерительновычислительный комплекс (ИВК) и автоматизированное рабочее место оператора установки УПП (АРМ).
В состав установки УПП входят следующие СИ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений:
- установка пикнометрическая H&D Fitzgerald Ltd.,
- контрольный поточный преобразователь плотности - плотномер ПЛОТ-3 модификации ПЛОТ-3М;
- преобразователь давления измерительный 3051;
- преобразователи измерительные Rosemount 644;
- термопреобразователи сопротивления платиновые серии 65;
- датчики температуры 644;
- термометры лабораторные электронные ЛТ-300;
- манометры деформационные с трубчатой пружиной серии 2;
- расходомер жидкости турбинный РТF;
- комплекс измерительно-вычислительный ОКТОПУС-Л (OCTOPUS-L).
При выполнении измерений исследуемый преобразователь плотности подключают последовательно с контрольным в термошкафу. С помощью запорной арматуры и насоса заполняют измерительный контур установки УПП одной из трех рабочих жидкостей из соответствующей емкости. Устройством для нагнетания давления устанавливают значение давления рабочей жидкости в измерительном контуре, необходимое для выполнения измерений. Устанавливают необходимое значение расхода рабочей жидкости по показаниям преобразователя расхода. С клавиатуры АРМ устанавливают значение температуры рабочей жидкости. Выбранное значение температуры достигается и поддерживается блоком термостатирования в автоматическом режиме. После стабилизации температуры рабочей жидкости выполняют одновременно измерения плотности рабочей жидкости пикнометрической установкой и исследуемым преобразователем плотности. Значения давления и температуры рабочей жидкости измеряют в момент отбора жидкости в пикнометры с помощью преобразователей температуры и давления. СОИ выполняет измерения и обработку сигналов преобразователей температуры, давления, расхода и плотности, вычисляет измеренные значения плотности рабочей жидкости, калибровочные коэффициенты, формирует протоколы измерений.
Технологический блок изготавливается во взрывозащищенном исполнении для работы с нефтепродуктами в лабораторных помещениях (зона В-1а по ПУЭ). Средства измерений блока имеют маркировку взрывозащиты:
Установка пикнометрическая H&D Fitzgerald: CPH6210- lExibIIBT4 Х; ТЦМ9410-0ExiaIIAT6 X, Сертификат соответствия № РОСС GB.ME92.B03034;
Плотномер ПЛОТ-3М - 0ЕxiaIIBT5, Сертификат соответствия № TC RU C-RU.ME92.B.00174;
Расходомер жидкости турбинный PTF - 1ЕxibIICT5, Сертификат соответствия № ТС RU C-RU.ГВ04.В.00210;
Преобразователь давления измерительный 3051T- 0ЕxiaIICT4/T5 X или 1ExdIICT5/T6 X, Сертификат соответствия № РОСС иБ.ГБ05.В03543;
Преобразователи измерительные Rosemount 644 /ТСП серии 0065- 1ЕxdIICT6...T1/ 0Ех1аПС T6 X; 1ЕхdIICT6.T1 X Сертификат соответствия № TC RU С-ШГБ05.В.00116. Для исключения возможности несанкционированного вмешательства на СИ в составе установки УПП предусмотрены места для установки пломб.
Программное обеспечение установки УПП состоит из измерительно-вычислительного комплекса (ИВК) и автоматизированного рабочего места оператора (АРМ оператора), является автономным и предназначено для управления работой установки и процессом измерений, а также хранения, передачи и обработки полученных данных. ПО входит в комплект поставки установки и является его неотъемлемой частью.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование | Идентифика- | Номер версии | Цифровой | Алгоритм |
| программного | ционное | (идентифика- | идентификатор | вычисления |
| обеспечения | наименование | ционный | программного | цифрового |
| программного | номер) | обеспечения | идентификатора | |
| обеспечения | программного | (контрольная сумма | программного | |
| обеспечения | исполняемого кода) | обеспечения | ||
| ПО ИВК «ОКТОПУС-Л» | Formula.o | 6.05 | DFA87DAC | CRC32 |
| ПО «Rate. АРМ оператора УУН» | Rate. АРМ оператора УУН | 2.3.1.1 | B6D270DB | CRC32 |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений соответствует уровню «С» по МИ3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
К метрологически значимой части ПО СИ относится файл: RateCalc.dll
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений плотности жидкости, кг/м | от 650 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений плотности установкой УПП, кг/м | ± 0,1 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности измерений плотности контрольным преобразователем плотности ПЛОТ-3М, кг/м3 | ± 0,3 |
| Диапазон измерений температуры рабочей жидкости, °С | от 0 до 50 |
| Пределы допускаемой абсолютной погрешности измерений температуры рабочей жидкости, °С | ± 0,2 |
| Параметры электрического питания: - напряжение питания переменным током, В | 380±38; 220±22 |
| - частота питания переменным током, Гц - потребляемая мощность, В А, не более | 50 ± 1 12000 |
| Условия эксплуатации: - рабочая жидкость; - расход рабочей жидкости, м3/ч - давление рабочей жидкости, МПа, не более - диапазон температуры воспроизведения и поддержания рабочей жидкости, °С | нефтепродукты, вода, солевые растворы от 1 до 6 6,0 от 3 до 50 |
| - изменение температуры рабочей жидкости, °С/10 мин, не более | 0,5 |
| - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от 15 до 34 от 30 до 80 от 84 до 106 |
| Средняя наработка на отказ, ч | 12000 |
| Срок службы, лет, не менее | 12 |
наносится на титульный лист эксплуатационной документации установки УПП типографским способом и на шильдик установки.
- установка для поверки и калибровки преобразователей плотности УПП;
- комплект запасных частей и принадлежностей (по заказу);
- 0688.00.00.000 РЭ «Установка для поверки и калибровки преобразователей плотности УПП. Руководство по эксплуатации»;
- методика поверки МП 2302- 079 -2014.
осуществляется по документу МП 2302-079-2014 «Установки для поверки и калибровки преобразователей плотности УПП. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 16 июля 2014 г.
Основные средства поверки:
- государственные стандартные образцы плотности жидкости РЭП-1 ГСО 8579-2004, РЭП-4 ГСО 8582-2004, РЭП-5 ГСО 8583-2004 (с границами абсолютной погрешности при Р=0,95 ± 5 10-5 г/см3);
- весы электронные, 1-го класса точности по ГОСТ 24104-2001 с НПВ не менее 6 кг;
- эталонный платиновый термометр сопротивления ЭТС-100 3-его разряда;
- преобразователь сигналов ТС и ТП «Теркон» в режиме измерения сопротивления, диапазон от 0 до 2000 Ом, погрешность ±(0,02 % от показаний +0,005 % от диапазона) Ом.
приведены в 0688.00.00.000 РЭ «Установка для поверки и калибровки преобразователей плотности УПП. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к установке для поверки и калибровки преобразователей плотности УПП
1. ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности»
2. Технические условия ТУ 4381-005-97243614-2014.
- выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании;
- оказание услуг по обеспечению единства измерений.
