| Номер в госреестре | 59772-15 |
| Наименование СИ | Счетчики статические трехфазные переменного тока активной и реактивной энергии |
| Обозначение типа СИ | MT 174 |
| Изготовитель | "Искраемеко" (Iskraemeco d.d.), Словения |
| Год регистрации | 2015 |
| Срок свидетельства | 06.02.2020 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики статические трехфазные переменного тока активной и реактивной энергии МТ174 (далее - счетчики) предназначены для измерения и регистрации активной и реактивной электрической энергии и времени.
Счетчики предназначены для использования внутри помещений и выпускаются в нескольких исполнениях, отличающихся классами точности.
Исполнения счетчиков отображаются в условном обозначении в виде буквенноцифрового кода, значения позиций которого описаны в таблице 1
| Код | МТ174 | -Dx | Ax | y | Rx | У | Sx2 | -Vx2 | Lx1 | -Mx | Kxy | Z |
| Номер позиции кода | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Таблица 1 - Возможные значения позиций кода обозначения
| Позиция кода | Значение кода |
| 1 | MT174 - Многотарифный счетчик с индикатором максимального значения потребления и профилем нагрузки |
| 2 | D1 - Счетчик непосредственного включения (максимальный ток 85 А) |
| D2 - Счётчик непосредственного включения (максимальный ток 120 А) | |
| T1 - Трансформаторный универсальный счетчик (максимальный ток 6А) | |
| 3 | A4 - Класс точности 1 по ГОСТ 31819.21-2012 при измерении активной энергии |
| А5 - Класс точности 2 по ГОСТ 31819.21-2012 при измерении активной энергии | |
| 4 | 1 - Измерение активной энергии в одном направлении |
| 2 - Измерение активной энергии в двух направлениях | |
| 3 - Измерение абсолютного значения активной энергии | |
| 5 | R5 - Класс точности 2 по ГОСТ 31819.23-2012 при измерении реактивной энергии |
| R6 - Класс точности 3 по ГОСТ 31819.23-2012 при измерении реактивной энергии | |
| 6 | 1 - Измерение реактивной энергии в одном направлении |
| 2 - Измерение реактивной энергии в двух направлениях | |
| 3 - Измерение реактивной энергии в четырех квадрантах | |
| 7 | S52 - Вычисление полной энергии как произведение среднеквадратичных значений тока и напряжения с погрешностью не более ± 2% |
| S62 - Вычисление полной энергии как произведение среднеквадратичных значений тока и напряжения с погрешностью не более ± 3% | |
| 8 | V12 - Один дискретный вход управления тарифами |
| V22 - Два дискретных входа управления тарифами |
| Позиция кода | Значение кода |
| 9 | G12 - один импульсный выход |
| G22 - два импульсных выхода | |
| L11 - Один тарифный выход (твердотельное реле) | |
| L21 - Два тарифных выхода (твердотельных реле) | |
| 10 | M3 - Встроенные часы реального времени с резервным питанием от литиевой батареи |
| 11 | K03 - Цифровые интерфейсы: инфракрасный оптический порт интерфейса IEC 62056-21 и последовательный интерфейс RS485 IEC 62056-21 (IEC 61107) Mode C |
| 12 | Z - регистрация профиля нагрузки |
Принцип действия счетчиков основан на преобразовании и измерении напряжения сети, а также измерении напряжения, пропорционального входному току, возникающего в воздушных зазорах петель Роговского.
Измерительная схема, преобразующая ток, представляет собой петлю Роговского. Для компенсации влияющих факторов используется вторая петля Роговского. В качестве датчика напряжения используется резистивный делитель напряжения.
Сигналы напряжения от цепей напряжения и схемы преобразования тока преобразуются в цифровой код для дальнейшей обработки в микропроцессоре. Микропроцессор обеспечивает вычисление счетчиком следующих величин:
- активной энергии и мощности;
- реактивной энергии и мощности (по квадрантам);
- полной энергии и мощности;
- мгновенных значений мощности;
- мгновенных значений токов в каждой фазе;
- мгновенных значений фазных напряжений;
- мгновенных значений коэффициентов мощности (по фазам);
- частоты напряжения сети.
Измерения выполняются счётчиками автоматически, просмотр результатов измерений на дисплее возможен как в режиме автоматической прокрутки, так и в ручном режиме. На дисплее также отображаются направление потока энергии, действующий тариф, состояние счетчика и другие параметры.
Результаты измерений отображаются на жидкокристаллическом дисплее и заносятся в регистры счетчиков, содержимое которых может быть передано по имеющимся информационным интерфейсам во внешние устройства, для которых обеспечена информационная совместимость со счетчиками.
Для поверки и тестирования счетчика используют светодиодные индикаторы, расположенные на кожухе счетчиков. Частота импульсов, формируемых на индикаторах, пропорциональная измеренным значениям активной и реактивной мощности. Постоянная счетчиков указывается на маркировке, нанесенной на кожухе.
Счетчики имеют встроенные часы реального времени с резервированным питанием от автономного источника. Резервирование питания часов при потере напряжения осуществляется с помощью литиевой батареи.
Часы обеспечивают выполнение следующих функций:
- формирование периодов измерения мощности и профилей нагрузки;
- ведение внутреннего календаря счетчика, который содержит информацию о годе, месяце, дне, дне недели, часе, минуте, секунде и переходе на следующий год;
- формирование меток времени каждого события, состоящих из даты, часа, минуты и секунды;
- смену тарифных программ;
- фиксацию времени текущих (расчетных) показаний.

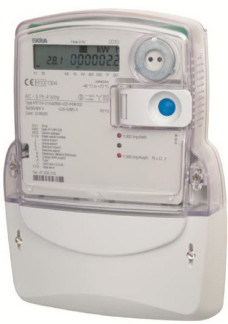

Внешний вид счетчиков с указанием мест пломбирования приведен на рисунке 1.
В счетчиках используется встроенное программное обеспечение. Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений, ведения шкалы времени.
В счетчиках МТ174 все программное является метрологически значимым и поставляется в различных версиях, отличающихся доступными для пользователя функциями,
Идентификационные признаки программного обеспечения счетчиков МТ174 приведены в таблице 2.
| Таблица 2 - Идентификационные признаки МТ174 | программного обеспечения счетчиков |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | MT174_70D6.d43 |
| Номер версии (идентификационный номер) программного обеспечения | FW 1.02 |
| Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму CRC16) | 70D6 |
| Идентификационное наименование программного обеспечения | MT174_FDF5.d43 |
| Номер версии (идентификационный номер) программного обеспечения | FW 1.03 |
| Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму CRC16) | FDF5 |
| Идентификационное наименование программного обеспечения | MT174_28B4.d43 |
| Номер версии (идентификационный номер) программного обеспечения | FW 1.04 |
| Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму CRC16) | 28B4 |
| Идентификационное наименование программного обеспечения | MT174_B204.d43 |
| Номер версии (идентификационный номер) программного обеспечения | FW 1.05 |
| Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму CRC16) | B204 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | MT174_391B.d43 |
| Номер версии (идентификационный номер) программного обеспечения | FW 1.06 |
| Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму CRC16) | 391B |
Программное обеспечение имеет уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Пределы основной относительной погрешности при измерении активной
электрической энергии в рабочем диапазоне токов и коэффициентов мощности:
- для счетчиков класса точности 1 по ГОСТ 31819.21-2012..............................± 1 %;
- для счетчиков класса точности 2 по ГОСТ 31819.21-2012..............................± 2 %.
Пределы основной относительной погрешности при измерении реактивной
электрической энергии в рабочем диапазоне токов и коэффициентов мощности:
- для счетчиков класса точности 2 по ГОСТ 31819.23-2012..............................± 2 %;
- для счетчиков класса точности 3 по ГОСТ 31819.23-2012..............................± 3 %.
Пределы основной относительной погрешности при измерении активной и реактивной электрической энергии в рабочем диапазоне токов и коэффициентов мощности при включении
с однофазной нагрузкой......... по ГОСТ 31819.21-2012, ГОСТ 31819.23-2012.
Пределы дополнительных погрешностей от воздействия влияющих величин в
зависимости от класса точности счетчиков приведены в таблице 3.
Базовый ток для исполнений с непосредственным включением
параметрируется из ряда:.............................................................................................5; 10 А.
Максимальный ток для исполнений с непосредственным
включением (в зависимости от исполнения),..............................................................85; 120 А.
Номинальный (максимальный) ток при трансформаторном включении:................ 1(6) А.
Постоянная счетчиков:
- для исполнений с максимальным током 6 А...............10000 имп./кВт-ч (имп./квар-ч);
- для исполнений с максимальным током 85 А.............1000 имп./кВт-ч (имп./квар-ч);
- для исполнений с максимальным током 120 А...........500 имп./кВт-ч (имп./квар-ч).
Стартовый ток ..................................................................................по ГОСТ 31819.21-2012.
Номинальное фазное напряжение ином:................................................................... 3x230 В.
Диапазон рабочего напряжения:........................................................от 80 до 115% от ином.
Номинальная частота:......................................................................................................50 Гц.
Диапазон рабочих частот:................................................................................от 45 до 55 Гц.
| Влияющая величина | Дополнительные погрешности при измерении активной энергии (мощности) для счётчиков класса точности | Дополнительные погрешности при измерении реактивной энергии (мощности) для счётчиков класса точности | ||
| 1 | 2 | 2 | 3 | |
| Изменение температуры окружающего воздуха | По ГОСТ 31819.21-2012 | По ГОСТ 31819.23-2012 | ||
| Изменение напряжения в пределах ±20%* | Пределы дополнительных допускаемых погрешностей, % | |||
| ±0,5 | ±0,5 | ±0,5 | ±0,5 | |
| Изменение частоты в пределах ±10%* | ±0,5 | ±0,5 | ±0,5 | ±0,5 |
| Влияние обратной последовательности фаз | ±0,5 | ±0,5 | - | - |
| Влияние несимметрии напряжения | ±0,5 | ±0,5 | - | - |
| Влияние изменения вспомогательного напряжения в пределах ±15% | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| Влияние гармоник в цепях тока и напряжения | ±0,8 | ±1 | - | - |
| Влияние нечётных гармоник в цепи переменного тока | ±0,2 | ±0,2 | - | - |
| Влияние субгармоник в цепи переменного тока | ±0,2 | ±0,2 | - | - |
| Влияние постоянного тока и чётных гармоник в цепи переменного тока | ±3 | ±3 | ±3 | ±3 |
| Влияние постоянной магнитной индукции внешнего происхождения | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Влияние магнитной индукции внешнего происхождения 0,5 мТл | ±2 | ±3 | ±3 | ±3 |
| Влияние функционирования вспомогательных частей | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Влияние радиочастотных электромагнитных полей | ±2 | ±2 | ±2 | ±2 |
| Влияние кондуктивных помех, наводимых радиочастотными полями | ±0,5 | ±0,5 | ±0,5 | ±0,5 |
| Влияние наносекундных импульсных помех | ±4 | ±4 | ±4 | ±4 |
| Влияние колебательных затухающих помех | ±2 | ±2 | ±2 | ±2 |
| * - в рабочих диапазонах токов и коэффициентов мощности, для прочих влияющих величин при значениях тока и коэффициента мощности, установленных ГОСТ 31819.21-2012, ГОСТ 31819.23-2012. | ||||
Ход часов реального времени в зависимости от температуры окружающего
воздуха (T, °С), не более..............................................................................±[0,5+0,15(|23 -Т| )] с/сут.
Потребляемая мощность:
- по цепям напряжения, активная / полная, не более: .................................0,8 Вт / 10 В-А
- в цепях тока на фазу не более:..............................................................................0,16 В-А.
Период регистрации профиля нагрузки..................................................5, 15, 30, 60 минут.
Глубина хранения профиля нагрузки с периодом регистрации
30 минут не менее.................................................................................................................... 70 суток.
Габаритные размеры, не более:..................................................................250 х 178 х 55 мм.
Класс защиты...........................................................................................................................II.
Требования к электромагнитной совместимости .........................по ГОСТ 31818.11-2012.
Степень защиты корпуса...................................................................................................IP54.
Масса, не более...................................................................................................................1 кг.
Средняя наработка на отказ, не менее......................................................................1,7-106 ч.
Средний срок службы, не менее....................................................................................20 лет.
Рабочие условия применения:
- температура окружающего воздуха..................................от минус 40 до плюс 70 °С;
- относительная влажность воздуха при температуре 35°С, не более....................95 %;
- атмосферное давление, .........................................................................от 84 до 107 кПа.
Знак утверждения типа наносится на щиток счетчиков и эксплуатационную документацию.
Комплектность
Комплектность счетчиков электроэнергии МТ174 приведена в таблице 4.
Таблица 4 - Комплектность
| Наименование | Количество |
| Счетчик электрической энергии МТ174 | 1 |
| Счетчик электрической энергии трехфазный МТ174. Паспорт. | 1 |
| Счетчики статические трехфазные переменного тока активной и реактивной энергии МТ174. Методика поверки | 1* |
| Примечание:* - допускается поставка одного документа на партию счетчиков | |
осуществляется по методике поверки 026-30007-14 «Счетчики статические трехфазные переменного тока активной и реактивной энергии МТ174. Методика поверки», утвержденной ФГУП «СНИИМ» в июне 2014 г.
Основное поверочное оборудование: установка для поверки счетчиков электрической энергии УППУ-МЭ 3.1К (Г.р. №39138-08), укомплектованная прибором электроизмерительным эталонным многофункциональным «Энергомонитор 3.1КМ-Х-02» (Г.р. №52854-13); тайм-сервер ФГУП «ВНИИФТРИ» (поправка системных часов не более ± 10 мкс).
Методика измерений содержится в эксплуатационном документе «Счетчик электрической энергии трехфазный МТ174. Паспорт».
Нормативные и технические документы, устанавливающие требования к счетчикам статическим трехфазным переменного тока активной и реактивной энергии МТ174
1. ГоСт 31818.11-2012 (IEC 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
2. ГОСТ 31819.21-2012 (IEC 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
3. ГОСТ 31819.23-2012 (IEC 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
4. Документация фирмы «Iskraemeco», Словения.
- при осуществлении торговли.
Заявитель
Закрытое акционерное общество «Искра-РЭС».
Адрес: 119361, г. Москва, ул. Озерная, д.42, тел. +7(495)2762320.
