Назначение
Мультиметры цифровые Fluke 15B+, Fluke 17B+ (далее - мультиметры) предназначены для измерений напряжения и силы постоянного тока, напряжения и силы переменного тока, электрического сопротивления, частоты переменного тока, электрической ёмкости, температуры, а так же коэффициента заполнения.
Описание
Конструктивно мультиметры выполнены в ударопрочном пылезащитном корпусе и представляет собой портативные цифровые приборы, питающиеся от двух элементов питания типа АА или аналогичных. Внешний вид мультиметров представлен на рисунке 1.
Fluke 15B+, Fluke 17B+

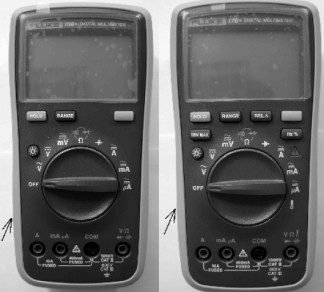

Рисунок 1 - Внешний вид мультиметров (стрелкой показано место нанесения знака утверждения типа)
Принцип действия мультиметров основан на преобразовании аналоговых входных сигналов в цифровую форму быстродействующим АЦП с последующей индикацией сигналов на цифровом дисплее.
На передней панели мультиметров расположены: жидкокристаллический дисплей, разъёмы для подключения соединительных проводов, клавиши управления, а также переключатель режимов работы.
Различие моделей мультиметров заключается в отсутствии у модели Fluke 15В+ режима измерения температуры, частоты переменного тока, коэффициента заполнения.
Программное обеспечение
Конструкция мультиметров исключает возможность несанкционированного влияния на программное обеспечение мультиметров и измерительную информацию. Идентификационные данные программного обеспечения мультиметров представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения мультиметров
Наименование
программного
обеспечения
|
Идентификационное
наименование
программного
обеспечения
|
№
версии
ПО
|
Цифровой идентификатор программного обеспечения (контрольная сумма)
|
Алгоритм
вычисления
идентификатора
ПО
|
ПО для мультиметров цифровых Fluke 15B+
|
Fluke 15B+ Firmware
|
v 1.0
|
Отсутствует
|
Отсутствует
|
ПО для мультиметров цифровых Fluke 17B+
|
Fluke 17B+ Firmware
|
v 1.0
|
Отсутствует
|
Отсутствует
|
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «А».
Технические характеристики
Основные метрологические и технические характеристики мультиметров приведены в таблицах 2 - 9.
Таблица 2 - Измерение напряжения постоянного тока
Верхняя
граница
диапазона
измерений
|
Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С
|
Модель Fluke 15B+
|
Модель Fluke 17B+
|
400 мВ
|
± (0,01 U + 1 мВ)
|
± (0,01 U + 1 мВ)
|
4 В
|
± (0,005 U + 0,003 В)
|
± (0,005 U + 0,003 В)
|
40 В
|
± (0,005 U + 0,03 В)
|
± (0,005 U + 0,03 В)
|
400 В
|
± (0,005 U + 0,3 В)
|
± (0,005 U + 0,3 В)
|
1000 В
|
± (0,005 U + 3 В)
|
± (0,005 U + 3 В)
|
Примечание - U - измеренное значение напряжения, В (мВ)
|
Таблица 3 - Измерение напряжения переменного тока
Верхняя
граница
диапазона
измерений
|
Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С
|
Модель Fluke 15B+
|
Модель Fluke 17B+
|
400 мВ
|
± (0,03 U + 0,3 мВ)
|
± (0,03 U + 0,3 мВ)
|
4 В
|
± (0,01 U + 0,003 В)
|
± (0,01 U + 0,003 В)
|
40 В
|
± (0,01 U + 0,03 В)
|
± (0,01 U + 0,03 В)
|
400 В
|
± (0,01 U + 0,3 В)
|
± (0,01 U + 0,3 В)
|
1000 В
|
± (0,01 U + 3 В)
|
± (0,01 U + 3 В)
|
Примечание
1 U - измеренное значение напряжения, В (мВ)
2 Значения погрешности указаны для диапазона частот от 45 до 500 Гц
|
Верхняя
граница
диапазона
измерений
|
Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С
|
Модель Fluke 15B+
|
Модель Fluke 17B+
|
400 мкА
|
± (0,015 I + 0,3 мкА)
|
± (0,015 I + 0,3 мкА)
|
4000 мкА
|
± (0,015 I + 3 мкА)
|
± (0,015 I + 3 мкА)
|
40 мА
|
± (0,015 I + 0,03 мА)
|
± (0,015 I + 0,03 мА)
|
400 мА
|
± (0,015 I + 0,3 мА)
|
± (0,015 I + 0,3 мА)
|
4 А
|
± (0,015 I + 0,003 А)
|
± (0,015 I + 0,003 А)
|
10 А
|
± (0,015 I + 0,03 А)
|
± (0,015 I + 0,03 А)
|
Примечание - I - измеренное значение силы тока, А (мкА, мА)
|
Таблица 5 - Измерение силы переменного тока
Верхняя
граница
диапазона
измерений
|
Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С
|
Модель Fluke 15B+
|
Модель Fluke 17B+
|
400 мкА
|
± (0,015 I + 0,3 мкА)
|
± (0,015 I + 0,3 мкА)
|
4000 мкА
|
± (0,015 I + 3 мкА)
|
± (0,015 I + 3 мкА)
|
40 мА
|
± (0,015 I + 0,03 мА)
|
± (0,015 I + 0,03 мА)
|
400 мА
|
± (0,015 I + 0,3 мА)
|
± (0,015 I + 0,3 мА)
|
4 А
|
± (0,015 I + 0,003 А)
|
± (0,015 I + 0,003 А)
|
10 А
|
± (0,015 I + 0,03 А)
|
± (0,015 I + 0,03 А)
|
Примечание
1 I - измеренное значение силы тока, А (мкА, мА)
2 Значения погрешности указаны для диапазона частот от 40 до 400 Гц
|
Таблица 6 - Измерение температуры с помощью термопары
Диапазон измерений, °С
|
Пределы основной абсолютной допускаемой погрешности измерений
|
От минус 55 до 0
|
± (0,09 Т+ 2°С)
|
От 0 до 50
|
2 °С
|
От 50 до 400
|
± (0,02 Т+ 1°С)
|
Примечание
1 T - измеренное значение температуры, °С
2 Данный режим измерений реализован только в модели Fluke 17B+
3 Значения погрешности указаны без учёта погрешности, вносимой измерительным преобразователем
|
Таблица 7 -
|
Измерение электрического сопротивления
|
Верхняя
граница
диапазона
измерений
|
Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С
|
Модель Fluke 15B+
|
Модель Fluke 17B+
|
400 Ом
|
± (0,005 R + 0,3 Ом)
|
± (0,005 R + 0,3 Ом)
|
4 кОм
|
± (0,005 R + 0,002 кОм)
|
± (0,005 R + 0,002 кОм)
|
40 кОм
|
± (0,005 R + 0,02 кОм)
|
± (0,005 R + 0,02 кОм)
|
400 кОм
|
± (0,005 R + 0,2 кОм)
|
± (0,005 R + 0,2 кОм)
|
4 МОм
|
± (0,005 R + 0,002 МОм)
|
± (0,005 R + 0,002 МОм)
|
40 МОм
|
± (0,015 R + 0,03 МОм)
|
± (0,015 R + 0,03 МОм)
|
Примечание - R - измеренное значение электрического сопротивления, Ом (кОм, МОм)
|
Таблица 8 - Измерение частоты переменного тока
Верхняя граница
диапазона
измерений
|
Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С
|
50 Гц
|
± (0,001 F + 0,03 Гц)
|
500 Гц
|
± (0,001 F + 0,3 Гц)
|
5 кГц
|
± (0,001 F + 0,003 кГц)
|
50 кГц
|
± (0,001 F + 0,03 кГц)
|
100 кГц
|
± (0,001 F + 0,3 кГц)
|
Примечания
1 Данный режим измерений реализован только в модели Fluke 17B+
2 F - измеренное значение частоты переменного тока, Гц (кГц)
|
Таблица 9 - Измерение электрической емкости
Верхняя граница
диапазона
измерений
|
Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С
|
Модель Fluke 15B+
|
Модель Fluke 17B+
|
40 нФ
|
± (0,02 C + 0,05 нФ)
|
± (0,02 C + 0,05 нФ)
|
400 нФ
|
± (0,02 C + 0,5 нФ)
|
± (0,02 C + 0,5 нФ)
|
4 мкФ
|
± (0,05 C + 0,005 мкФ)
|
± (0,05 C + 0,005 мкФ)
|
40 мкФ
|
± (0,05 C + 0,05 мкФ)
|
± (0,05 C + 0,05 мкФ)
|
400 мкФ
|
± (0,05 C + 0,5 мкФ)
|
± (0,05 C + 0,5 мкФ)
|
1000 мкФ
|
± (0,05 C + 5 мкФ)
|
± (0,05 C + 5 мкФ)
|
Примечание - C - измеренное значение электрической ёмкости, мкФ (нФ)
|
Таблица 10 - Измерение коэффициента заполнения
Диапазон измерений, %
|
Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С
|
От 1 до 99
|
± 1 %
|
Примечание
1 Значения погрешности действительны для частоты сигнала 50 и 60 Гц
2 Данный режим измерений реализован только в модели Fluke 17B+
|
Таблица 11 - Основные технические характеристики мультиметров
Наименование характеристики
|
Значение
|
Для температур менее +18 и более +28 °С в дополнительная погрешность не превышает: 0,1
|
пределах рабочего диапазона температур х (предел основной погрешности) / °С
|
Диапазон рабочих температур, °С
|
от 0 до 40
|
Относительная влажность, не более
|
75 % при температуре 40 °С
|
Г абаритные размеры(длина х ширина х высота), мм
|
183 х 91 х 49,5
|
Масса, г, не более
|
455
|
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на корпус мультиметров в соответствии с рисунком 1, а также типографским методом на титульные листы эксплуатационной документации.
Комплектность
В комплект поставки входят: мультиметр
- 1 шт.;
- 1 шт.;
- 1 компл.;
- 1 экз.
руководство пользователя элементы питания (установлены) методика поверки
Поверка
осуществляется в соответствии с документом МП 59778-15 «Мультиметры цифровые Fluke 15B+, Fluke 17B+. Методика поверки», утвержденным ФГУП «ВНИИМС» 20.10.2014 г.
Основное оборудование, необходимое для поверки:
- калибратор универсальный Fluke 5520А. Диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В, пределы допускаемой погрешности: ±
0,002 %; диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 - 20,5 А, пределы допускаемой погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц - 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 - 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ - 110 мФ, пределы допускаемой погрешности : ± 0,4 %.
- генератор сигналов произвольной формы Agilent 33220А. Пределы допускаемой погрешности воспроизведения частоты: ± 0,005 %, пределы допускаемой погрешности воспроизведения напряжения: ± 1 %
Сведения о методах измерений
Мультиметры цифровые Fluke 15B+, Fluke 17B+. Руководство пользователя.
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым Fluke 15B+, Fluke 17B+
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
