| Номер в госреестре | 59779-15 |
| Наименование СИ | Контроллеры |
| Обозначение типа СИ | EPack™ |
| Изготовитель | "Eurotherm Ltd.", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 06.02.2020 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Контроллеры EPackTM Назначение средства измерений
Контроллеры EPack™ (далее - контроллеры) предназначены для измерений силы и напряжения постоянного и переменного тока, частоты сети, для измерений и регулирования активной мощности.
Контроллер содержит тиристорную схему, осуществляющую регулирование электрической энергии, процессор, аналого-цифровые преобразователи. В соответствии с программой и измерительной информацией, поступающей на входы контроллера, вырабатываются сигналы управления включением тиристоров. После включения тиристоров они остаются в проводящем состоянии (электрическая энергия поступает на объект) в течение интервала времени Тоткр. По истечении интервала Тоткр тиристоры переходят в закрытое состояние (электрическая энергия не поступает на объект), в котором остаются в течение интервала времени Тзакр. Сумма этих двух интервалов времени определяет период модуляции Т. Электрические параметры на нагрузке измеряются как средние за период модуляции Т. Погрешность измерения этих параметров зависит от значения периода модуляции, который может устанавливаться программно.
Контроллер выполнен в корпусе, предназначенном для монтажа в шкаф с вентиляционным охлаждением. На корпусе расположены разъёмы для подключения напряжения питания, нагрузки, два цифровых входа, один аналоговый вход, одно переключающее реле, управляемое программным обеспечением, два разъёма RJ45 Ethernet для связи с управляющим персональным компьютером или другими устройствами.
Интерфейс оператора состоит из TFT-дисплея и четырёх кнопок для управления и настройки.
Контроллер имеет две модификации, отличающиеся диапазонами измерений тока нагрузки, габаритными размерами и массой.

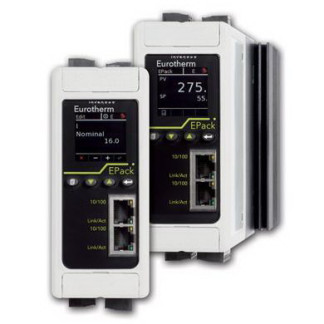

Общий вид контроллеров EPackTM представлен на рисунке 1.
Программное обеспечение контроллеров можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «средний» в соответствии с Р 50.2.077-2014).
Метрологические характеристики контроллеров, указанные в таблице 2, нормированы с учетом ВПО.
Внешнее программное обеспечение, идентификационные данные которого приведены в таблице 1, содержит широкий спектр инструментальных средств для работы с контроллерами. Оно позволяет выполнять: конфигурирование и настройку параметров контроллеров.
Программное обеспечение не даёт доступ к внутренним программным микрокодам и не позволяет вносить изменения в ВПО.Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | iTools |
| Номер версии (идентификационный номер ПО) | V5 и выше |
| Цифровой идентификатор ПО | - |
Метрологические характеристики контроллеров приведены в таблице 2. Таблица 2 - Метрологические характеристики контроллеров
| Вход | Выход | Пределы допускаемой основной погрешности Y - приведённая, % А - абсолютная | Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр. среды: Y - приведённая, % 5 -относительная, % |
| от 0 до 5 В от 0 до 10 В | 11 бит | Y = ± 0,1 % от верхнего предела диапазона изменений сигнала | Y =± 0,01 % от верхнего предела диапазона изменений сигнала/ °С |
| от 0 до 20 мА | 11 бит | Y = ± 0,2 % от верхнего предела диапазона изменений сигнала | |
| Напряжение сети (действующее значение) ин: от 85 до 550 В | 11 бит | Y = ± 1,0 % ин | 5 = ± 0,02 % от показаний/°С |
| Напряжение на нагрузке (действующее значение) ^: от 85 до 550 В | 11 бит | Y = ± 1,01,2) % ин | 5 = ± 0,02 % от показаний/°С |
| Сила электрического тока нагрузки - верхнее значение (ток через тиристоры) ^: 16 А, 25 А, 32 А 40 А, 50 А, 63 А | 11 бит | Y = ± 1,01,3) % 1н | 5 = ± 0,02 % от показаний/°С |
| Активная электрическая мощность нагрузки, кВт Определяется верхними пределами диапазонов измерений напряжения и тока | 11 бит | Y =± 2,03) % от верхнего предела диапазона измерений | 5 = ± 0,02 % от показаний/°С |
| Частота сети от 47 до 63 Гц | 11 бит | А = ± 0,02 Гц | 5 = ± 0,02 % от показаний/°С |
| Примечания 1 Погрешность среднего за период модуляции значения измеряемой величины. 2 Нижний предел диапазона измерений напряжений электрического тока 1,0 % от Ui. 3 Нижний предел диапазона измерений силы электрического тока 3,3 % от !н. 4 Номинальные значения тока и напряжения определяются картой заказа. | |||
Рабочие условия применения:
- температура окружающей среды от 0 до 45 °С;
- относительная влажность от 5 до 95 % без конденсации влаги;
- напряжение питания (24 ± 20 %) В постоянного/переменного тока или от 100 до 500 В переменного тока (+10 % -i5 %).
Температура хранения от минус 25 до 85 °С.
Потребляемая мощность, не более 82 Вт.
Г абаритные размеры, мм:
- высота 180;
- глубина от 132 до 135;
- ширина от 61,25 до 477 (в зависимости от числа модулей, входящих в состав прибора).
Масса, кг: от 0,2 до 5,3 (в зависимости от числа модулей, входящих в состав прибора).
Знак утверждения типа наносится на титульные листы руководства по эксплуатации типографским способом.
В комплект поставки входят:
- контроллер;
- руководство по эксплуатации.
- методика поверки.
осуществляется в соответствии с документом МП 59779-15 «Контроллеры EPackTM. Методика поверки», утвержденным ФГУП «ВНИИМС» 16.05.2014 г.
Перечень основного оборудования для поверки:
- калибратор-вольтметр универсальный В1-28 (Госреестр № 10759-86): воспроизведение напряжения постоянного тока Дц= ±(0,003%и+0,0003%им); воспроизведение силы постоянного тока AI= ±(0,006%1+0,002%1м));
- измеритель мощности - анализатор электроэнергии PZ4000 (Госреестр № 52592-13): измерение напряжения переменного тока Ди= ±(1•10-3•U+0,75•10-3•Uм), измерение силы переменного тока Д1 =±(M0-3^I +0,75-10-3-!м), измерение активной мощности AP = ±(Ы0-3Ф +3,75 •Ш-4^), измерение частоты Др = ±(M0-3f + 1 ед.мл.р).
Сведения о методиках (методах) измерений указаны в документе «Контроллеры EPackTM. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к контроллерам EPackTM
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
Лист № 5 Всего листов 5
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
