Трансформаторы тока ТШ-ЭК-0,66, 59785-15

59785-15
Трансформаторы тока ТШ-ЭК-0,66 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока в различных отраслях народного хозяйства.
Карточка СИ
Номер в госреестре 59785-15
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТШ-ЭК-0,66
Изготовитель Общество с ограниченной ответственностью «Электрощит-К°» (ООО «Электрощит-К°»), Калужская обл., п. Бабынин
Год регистрации 2015
Срок свидетельства 18.12.2029
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТШ-ЭК-0,66 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока в различных отраслях народного хозяйства.

Описание

Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов.

Трансформаторы по конструктивному исполнению являются шинными, с вторичными обмотками для измерения и защиты, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков вторичной обмотки переключением на соответствующие ответвления. Первичной обмоткой служит токоведущий кабель или токоведущая шина. Высоковольтная изоляция обеспечивается за счет собственной изоляции кабеля и воздушного зазора.

Трансформаторы могут устанавливаться на шинах ввода с напряжением 0,66 кВ, при обеспечении заданных посадочных размеров.

Трансформаторы тока изготавливаются в четырех различных конструктивных исполнениях (М1-М4).

Трансформаторы конструктивного исполнения М2 и М3 изготавливаются только с гибкими выводами вторичных обмоток. Трансформаторы конструктивного исполнения М1 и М4 могут изготавливаться как с гибкими выводами так и с монтажными втулками крепления вторичных цепей.

Трансформаторы конструктивного исполнения М2 изготовлены в виде трехфазной конструкции, т.е. один трансформатор устанавливается на три фазы одновременно.

При протекании по шине, выполняющей функцию первичной обмотки, переменного тока, во вторичной обмотке индуктируется ток, пропорциональный первичному току и сдвинутый относительно него по фазе на угол, близкий к нулю.

Трансформаторы предназначены для работы внутри помещений в условиях умеренного, холодного и тропического климата.

Рабочее положение трансформатора в пространстве - любое.

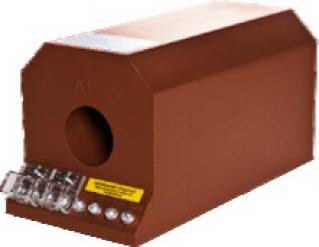

Внешний вид трансформаторов напряжения приведен на рис. 1-4.

ш

да

1

4(7000 *7*1 I |

1' А

■ л,;^прч ад *

КГ.

an 1

Iип трансформатора ;'

Мест нйШения знака ЧтЬ&рж дения тщщ

ил

I

W

\

\

—1 ■—

! ' Л1

Ъ

Несш нанесения

т&ёртеяыто клеше \

т

IШ тртЩ/Ьрмащш'

Технические характеристики

Наименование параметра

Значение параметра

Номинальное напряжение ввода, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72

Номинальный первичный ток, А

50; 75; 100; 125; 150; 175; 200; 225; 250; 275; 300; 375; 400; 450; 500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1400; 1500; 1550; 1600; 1650; 1700; 1750; 1800; 1900; 2000; 2500; 2550;2600; 2650; 2700; 2750; 2800; 2900; 3000

Количество вторичных обмоток

от 1 до 3

Номинальный вторичный ток, А

1; 5

Номинальная частота, Гц

50, 60

Номинальные вторичные нагрузки с коэффициентом мощности cosj=0,8 В А:

от 1 до 30

Номинальный класс точности: для измерений и учета для защиты

0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 5Р или 10Р

Номинальная предельная кратность Кном вторичной обмотки для защиты:

от 2 до 30

Номинальный коэффициент безопасности приборов КБном вторичной обмотки для измерений:

от 3 до 30

Масса, не более, кг

исполнение М1...................................................................................12

исполнение М2...................................................................................20

исполнение М3...................................................................................10

исполнение М4....................................................................................5

Г абаритные размеры, мм

исполнение М1...................................................................... 160х150х65

160х150х110

160х150х170

160х150х285

исполнение М2......................................................................150х483х65

150х483х110

150х483х199

150х483х230

исполнение М3......................................................................160х150х65

160х150х110

160х150х170

160х150х285

исполнение М4.....................................................................137х100х60

137х100х90

137х100х120

137х100х150

Средняя наработка до отказа, ч...........................................................400000

Средний срок службы, не менее, лет...........................................................30

Климатическое исполнение (ГОСТ 15150-69)..................................УХЛ, У и Т

Категория размещения (ГОСТ 15150-69)...................................................2; 3

Знак утверждения типа

Знак утверждения типа наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на паспортную табличку трансформатора.

Комплектность

Наименование

Кол-во

Трансформатор тока ТШ-ЭК-0,66

1 шт.

Руководство по эксплуатации

не менее 1 экз. на 6 шт. (в соответствии с заказом)

Паспорт

1 экз.

Методика поверки

1 шт.

Поверка

осуществляется в соответствии с документом ЭК.1.765.000 ПМ5 «Методика поверки трансформаторов тока ТШ-ЭК-0,66», утвержденным ГЦИ СИ «РОСИСПЫТАНИЯ» в ноябре 2014 г.

Основные средства поверки:

Рабочие эталоны - трансформаторы тока

Обозначение типа

Диапазон первичного тока, А

Номинальная частота, Гц

Номинальное значение вторичного тока, А

Номинальное рабочее напряжение, В

Предел допускаемой погрешности

токовой,

%

угловой

ТТИ 5000.5

5-1000

50

5

660

±0,05

±4’

Приборы сравнения

Обозначение типа

Номинальный ток, А

Номинальная частота, Гц

Предел измерений разности токов

Предел допускаемой погрешности

токовой, %

угловой

мин

токовой,%

угловой

мин

КНТ 03

1, 5

50

От ±0,2 до ±20

От ±20’ до ±2000’

От±0,001

до±0,1

От±0,1

до±10

КТ 01

1; 5

50

От ±0,2 до ±20

От ±20’ до ±2000’

От ±0,001 до ±0,10

От ±0,1 ’ до ±10’

Нагрузочные устройства

Тип

Диапазон значений нагрузки

Номинальная частота, Гц

Номинальный ток, А

Предел

допускаемой

погрешности

Р 5018/5

От 1,25 до 50 В*А - при cos <р = 0,8 ; от 1 до 15 В*А - при

COS <р = 1

50

5

±4%

МР 3027

От 1 до 50 В*А - при

cos <р = 0,8 ;

50

1

±4%

Сведения о методах измерений

приведены в документе ЭК.1.765.000 МП «Программа и методика приемо-сдаточных испытаний трансформатора тока ТШ-ЭК-0,66», утвержденном ГЦИ СИ «РОСИСПЫТАНИЯ» в ноябре 2014 г.

Нормативные документы, устанавливающие требования к трансформаторам тока ТШ-ЭК-0,66

ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

ТУ 3414-016-52889537-13 «Трансформаторы тока ТШ-ЭК-0,66. Технические условия».

Рекомендации к применению

«.при выполнении государственных учетных операций и учете количества энергетических ресурсов».

59785-15
Номер в ГРСИ РФ:
59785-15
Производитель / заявитель:
Общество с ограниченной ответственностью «Электрощит-К°» (ООО «Электрощит-К°»), Калужская обл., п. Бабынин
Год регистрации:
2015
Cрок действия реестра:
18.12.2029
