| Номер в госреестре | 59787-15 |
| Наименование СИ | Дозиметры-радиометры |
| Обозначение типа СИ | МКС-РМ1410 |
| Изготовитель | ООО "Полимастер", Беларусь, г.Минск |
| Год регистрации | 2015 |
| Срок свидетельства | 06.02.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры-радиометры МКС-РМ1410 (далее - дозиметры) предназначены для:
- измерения мощности амбиентного эквивалента дозы H* (10) (далее - МЭД) рентгеновского и гамма-излучений (далее фотонного излучения) и нейтронного излучения;
- измерения амбиентного эквивалента дозы H * (10) (далее - ЭД) фотонного излучения;
- накопления и хранения сцинтилляционных спектров гамма - излучения, идентификации радионуклидного состава вещества;
- измерения плотности потока альфа- и бета-излучений;
- поиска, обнаружения и локализации радиоактивных материалов.
Принцип действия дозиметров в режиме измерения основан на подсчете числа импульсов, поступающих с выходов детекторов, и вычислении МЭД или ЭД при измерении фотонного или нейтронного излучения, плотности потока при измерении альфа, - бета-излучений.
В режиме поиска дозиметры осуществляют сравнение числа импульсов, поступающих с выходов блоков детектирования с пороговым значением, рассчитанным на основе измерения текущего радиационного фона (полученного при калибровке прибора) и установленных коэффициентов.
Регистрация гамма-излучения осуществляется с помощью встроенных блоков детектирования на основе счетчика Г ейгера - Мюллера и сцинтиллятора NaI. С помощью блока детектирования на основе сцинтиллятора NaI осуществляется регистрация сцинтилляционных спектров гамма излучения и идентификация радионуклидного состава вещества. Регистрация нейтронного излучения осуществляется с помощью блока детектирования, выполненного на основе счетчика медленных нейтронов. Регистрация альфа, - бета-излучений осуществляется с помощью внешнего блока детектирования БДАБ-РМ1403 подключаемого по интерфейсу RS-485.
Дозиметры обеспечивают индикацию меню, программирование режимов работы встроенных блоков детектирования (БД), сохранение накопленных сцинтилляционных спектров в энергонезависимой памяти, связь с персональным компьютером (ПК), а также получение GPS информации, передачу данных через GSM/GPRS и Wi-Fi.
Алгоритм работы дозиметров обеспечивает непрерывность процесса измерений, статистическую обработку результатов измерений, быструю адаптацию к изменению интенсивности излучения (изменение времени измерений в обратной зависимости от интенсивности излучений) и оперативное представление полученной информации на цветном матричном жидкокристаллическом индикаторе (ЖКИ).
История работы дозиметров и накопленные спектры сохраняются в энергонезависимой памяти и могут быть переданы в ПК по USB интерфейсу.
Дозиметры работают под управлением операционной системы Microsoft Windows. Дозиметры выпускаются в трех модификациях:
- дозиметр-радиометр МКС-РМ1410;
- дозиметр-радиометр МКС-РМ1410А. Отличается от МКС-РМ1410 пониженной чувствительностью к нейтронному излучению;
- дозиметр-радиометр МКС-РМ1410М. Отличается от МКС-РМ1410 отсутствием детектора нейтронного излучения.
Питание дозиметров осуществляться от двух встроенных аккумуляторных батарей постоянного тока напряжением 3,6 (-0,6 +0,7) В.
Дозиметры относятся к носимым средствам измерений ионизирующих излучений и могут эксплуатироваться в лабораторных и полевых условиях.
Функции, выполняемые дозиметрами и внешним БД, при подключении его к дозиметрам или ПК, приведены в таблице 1.
| Таблица 1 | ||||
| Наименование выполняемой функции | МКС- РМ1410 | МКС- РМ1410А | МКС- РМ1410М | Внешний блок детектирования БДАБ-РМ1403 |
| Регистрация фотонного излучения: | ||||
| - измерение МЭД | + | + | + | - |
| - измерение ЭД | + | + | + | - |
| - поиск источников у- излучения | + | + | + | - |
| - накопление сцинтилляционных спектров | ||||
| у- излучения | + | + | + | - |
| - идентификация радионуклидного состава | ||||
| вещества | + | + | + | - |
| Регистрация нейтронного излучения: | ||||
| - измерение МЭД | + | + | - | - |
| - поиск источников нейтронного излучения | + | + | - | - |
| Регистрация а- в- излучений: | ||||
| - измерение плотности потока а- в- | + | |||
| излучений | ||||
| - поиск источников а- в- излучений | - | - | - | + |
| Дополнительные функции: | ||||
| - получение GPS информации | + | + | + | - |
| - передача данных через GSM/GPRS | + | + | + | - |
| - передача данных через Wi-Fi | + | + | + | - |

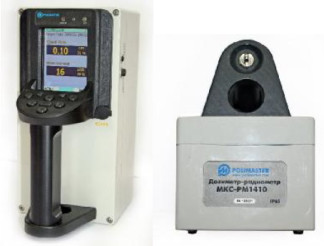

Общий вид дозиметров представлен на рисунке 1, место пломбирования от несанкционированного доступа - на рисунке 2.
л SW !
До^няштр-ргщиП'Мптр
MKC-FM1410
Рис. 2 Место пломбирования дозиметров-радиометров МКС-РМ1410 от несанкционированного доступа (находится под верхней крышкой)
Программное обеспечение (ПО) дозиметров состоит из двух частей:
- встроенное ПО (программа микропроцессора БДГ1-РМ1403, программа микропроцессора БДГ2-РМ1410, программа микропроцессора БДН-РМ1403), размещено в энергонезависимой памяти блоков детектирования. Осуществляет управление блоками детектирования и обменом информацией между блоками детектирования и микропроцессорным контроллером дозиметра;
- загружаемое ПО представляет собой операционную систему WinCE 6.0, в которую встроено специальное ПО дозиметра. Размещено в энергонезависимой памяти микропроцессорного контроллера дозиметра и дублируется на электронном носителе, входящим в комплект поставки дозиметра.
Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимому относится все ПО.
Запись встроенного ПО в энергонезависимую память блоков детектирования осуществляется в процессе производства при помощи специального оборудования изготовителя. ПО защищено от преднамеренных и непреднамеренных изменений защитной пломбой. Пломба ограничивает доступ к ПО, при этом ПО не может быть изменено без нарушения пломбы. Кроме того, защита встроенного ПО осуществляется сравнением версий и контрольных сумм, индицируемых на ЖКИ дозиметра в режиме «Меню» при выборе строки «О программе», с версиями и контрольными суммами, записанными в паспорте прибора.
Запись загружаемого ПО в энергонезависимую память микропроцессорного контроллера дозиметра осуществляется в процессе производства, а также может быть перезаписано потребителем с внешнего электронного носителя (в соответствии с лицензионным соглашением Microsoft Corporation об использовании WinCE). Защита загружаемого ПО осуществляется сравнением версии и контрольной суммы, индицируемых на ЖКИ дозиметра в режиме «Меню» при выборе строки «О программе», с версией и контрольной суммой, записанными в паспорте прибора.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2
| Наименование ПО | Идентиф икационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Операционная система | ТИГР.00057.00.00-02 | v 2.0.14* | 0хD2E0** | CRC |
| Наименование ПО | Идентиф икационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа микропроцессорная БДГ1-РМ1403 | ТИГР.00046.00.00.7-02 | v1.0* | 0x31BA** | CRC |
| Программа микропроцессорная БДГ2-РМ1410 | ТИГР.00046.00.02.3-04 | v1.06* | 0xC4ED** | CRC |
| Программа микропроцессорная БДН-РМ1403 | ТИГР.00046.00.02.6-04 | V 1.9 | 0xEED0** | CRC |
| Примечание * - номер версии не ниже указанного в таблице; ** - контрольная сумма относится к текущей версии ПО | ||||
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО дозиметров-радиометров МКС-РМ1410 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
В соответствии с Р 50.2.077-2014 уровень защиты загружаемого ПО «операционная система» дозиметров-радиометров МКС-РМ1410 от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Метрологические и технические характеристики дозиметра приведены в таблице 3. Таблица 3
| Наименование характеристики | Значение |
| Диапазон измерений МЭД фотонного излучения | от 0,1 мкЗв/ч до 10 Зв/ч |
| Пределы допускаемой основной относительной погрешности измерения МЭД фотонного излучения, % | ±(20 + К/ Н ), где Н - измеренное значение МЭД, мкЗв/ч; К - коэффициент, равный 2,0 мкЗв/ч |
| Диапазон установки и контроля порогового уровня МЭД фотонного излучения | от 0,1 мкЗв/ч до 10 Зв/ч |
| Дискретность установки порогового уровня МЭД фотонного излучения | единица младшего индицируемого разряда |
| Диапазон измерений ЭД фотонного излучения, мЗв | от 0,01 до 9999 |
| Пределы допускаемой основной относительной погрешности измерения ЭД фотонного излучения, % | ±10 |
| Диапазон установки порогового уровня ЭД фотонного излучения, мЗв | от 0,01 до 9999 |
| Дискретность установки порогового уровня ЭД фотонного излучения | единица младшего индицируемого разряда |
| Диапазон измерений МЭД нейтронного излучения, мкЗв | от 1 до 5000 |
| Пределы допускаемой основной относительной погрешности измерений МЭД нейтронного излучения (по Pu-a-Be источнику в коллимированном излучении) для дозиметров модификаций МКС-РМ1410, МКС-РМ1410А, % | ± (30 + К / Н), • где Н - измеренное значение МЭД ней-тр онного излучения в мкЗв/ч; К - коэффициент, равный 10 мкЗв/ч |
| Наименование характеристики | Значение |
| Диапазон измерений плотности потока альфа-, бета- излучения с блоком детектирования БДАБ-РМ1403, мин-1см-2: - альфа-излучения; - бета-излучения | от 1,0 до 5-105 от 10 до 106 |
| Пределы допускаемой основной относительной погрешности измерений плотности потока альфа-, бета-излучения с блоком детектирования БДАБ-РМ1403, %: - плотности потока альфа - излучения; - плотности потока бета- излучения | ±(20 + А/j) , где j - плотность потока в мин-1-см-2, -1 -2 А - коэффициент равный 10 мин -см ±(20 + А/j) , где j - плотность потока в мин-1-см-2, -1 -2 А - коэффициент равный 100 мин -см |
| Диапазон энергий регистрируемого фотонного излучения, МэВ | от 0,03 до 3 |
| Энергетическая зависимость чувствительности дозиметров в режиме измерения МЭД относительно энергии 0,662 МэВ гамма - излучения радионуклида 137Cs, %, не более, в диапазоне энергий: - от 30 кэВ до 48 кэВ; - от 48 кэВ до 3,0 МэВ | минус 40 ± 25 |
| Диапазон энергий регистрируемого нейтронного излучения, МэВ | от тепловых до 14 |
| Энергетическая зависимость и диапазон граничных энергий при регистрации бета-излучения с блоком детектирования БДАБ-РМ1403 | не отличается от типовой зависимости более чем на ±30 % в диапазоне граничных энергий от 0,15 до 3,5 МэВ |
| Чувствительность к фотонному излучению по 137 Cs, (имп/с)/(мкЗв/ч), не менее | 800 |
| Чувствительность к нейтронному излучению дозиметров модификации МКС-РМ1410, импсм2, не менее: - для Pu-a-Be источника; - для тепловых нейтронов | 0,8 7,0 |
| Чувствительность к нейтронному излучению дозиметров модификации МКС-РМ1410А, импсм2, не менее: - для Pu-a-Be источника; - для тепловых нейтронов | 0,4 3,5 |
| Чувствительность блока детектирования БДАБ-РМ1403 к альфа- и бета- излучению, импхм2, не менее: 239 - к альфа-излучению по Pu; - к бета-излучению по 90Sr-90Y | 3.0 2.0 |
| Наименование характеристики | Значение |
| Относительное энергетическое разрешение при регистрации сцинтилляционных спектров для энергии гамма-излучения 0,662 МэВ радионуклида 137Cs, %, не более | 8,5 |
| Предел допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность) при регистрации сцинтилляционных спектров, % | 0,5 |
| Номинальное напряжение питания, В: | 3,6 |
| Время установления рабочего режима, с, не более | 120 |
| Время непрерывной работы от заряженных аккумуляторных батарей (до появления информации на ЖКИ о разряде) в нормальных условиях эксплуатации без использования GPRS и Wi-Fi, ч, не менее | 8 |
| Пределы допускаемой дополнительной относительной погрешности измерения МЭД и ЭД: - при изменении температуры окружающего воздуха от нормальной (20 ± 5) °С до минус 20 °С и от нормальной до плюс 50 °С, % | ±10 |
| - при относительной влажности окружающего воздуха 95 % при 35 °С | ±10 |
| - при изменении напряжения питания от номинального значения 3,6 в до крайних значений напряжения питания 3,0 В и 4,3 В | ±5 |
| - при воздействии магнитного поля напряженностью 400 А/м | ±10 |
| - при воздействии радиочастотных электромагнитных полей | ±10 |
| Рабочие условия эксплуатации дозиметров: - диапазон температур окружающего воздуха,°С; | от минус 20 до 50 |
| - относительная влажность окружающего воздуха при 35 °С, %; | 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Г абаритные размеры, мм, не более | 240x120x180 |
| Масса дозиметра, кг, не более: - модификации МКС-РМ1410 | 3,2 |
| - модификации МКС-РМ1410А | 2,8 |
| - модификации МКС-РМ1410М | 2,3 |
| Масса дозиметра в полном комплекте поставки в упаковке, кг, не более | 6,5 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 10 |
| Среднее время восстановления, мин | 60 |
наносится на титульный лист руководства по эксплуатации ТИГР.412152.007 РЭ типографским способом.
Комплект поставки дозиметров указан в таблице 4. Таблица 4
| Наименование, тип | Обозначение | Количество, шт | ||
| МКС- РМ1410 | МКС- РМ1410А | МКС- РМ1410М | ||
| Дозиметр-радиометр МКС-РМ1410 | ТИГР. 412152.007 | 1 | ||
| Дозиметр-радиометр МКС-РМ1410А | ТИГР. 412152.007-01 | 1 | ||
| Дозиметр-радиометр МКС-РМ1410М | ТИГР. 412152.007-02 | 1 | ||
| Блок детектирования альфа-бета-излучения БДАБ-РМ14031) | ТИГР.418258.194 | 1 | 1 | 1 |
| Электронный носитель (Программное обеспечение, Руководство по эксплуатации) | ТИГР. 305555.505 | 1 | 1 | 1 |
| Паспорт (содержит раздел «Поверка») | ТИГР. 412152.007ПС | 1 | 1 | 1 |
| Комплект принадлежностей | ТИГР. 305621.517 | 1 | 1 | 1 |
| Упаковка | ТИГР. 305641.087 | 1 | 1 | 1 |
1) Поставляется по требованию потребителя
осуществляется по документу МРБ МП.2412-2014 «Дозиметр-радиометр МКС-РМ1410. Методика поверки», утвержденному БелГИМ 20 мая 2014 г.
При поверке дозиметров-радиометров применяются:
- установка поверочная дозиметрическая гамма - излучения эталонная по ГОСТ 8.087-2000 с
137
набором источников из радионуклида Cs. Погрешность аттестации установки не более ±6%;
- источники альфа - излучения эталонные 2-го разряда по ГОСТ 8.033-96 с радионуклидом
239 2
Pu одного из типов 4П9, 5П9, 6П9 с площадью рабочей поверхности 40, 100 и 160 см , соответственно. Погрешность аттестации источников не более ± 6 %;
- источники бета - излучения эталонные 2-го разряда по ГОСТ 8.033-96 с радионуклидом 90Sr+90Y одного из типов 4СО, 5СО, 6СО с площадью рабочей поверхности 40, 100 и 160 см2, соответственно. Погрешность аттестации источников не более ± 6 %;
- источники фотонного излучения спектрометрические эталонные 2-го разряда по ГОСТ
57 137
8.033-96 типа ОСГИ-3 № г/р 46383-11 из радионуклидов Со, Сs, аттестованные с погрешностью не более ±4 %;
- установка поверочная нейтронного излучения по ГОСТ 8.521-84 с комплектом эталонных нейтронных Pu-a-Be радионуклидных источников 1-го разряда, создающая коллимированное поле. Погрешность аттестации эталонных источников не более 9%.
приведены в Руководстве по эксплуатации «Дозиметры-радиометры МКС-РМ1410. Руководство по эксплуатации. ТИГР.412152.007 РЭ».
Нормативные и технические документы, устанавливающие требования к дозиметрам-радиометрам МКС-РМ1410
ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия.
ГОСТ 28271-89. Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний.
ГОСТ 17225-85. Радиометры загрязненности поверхностей альфа- и бета- активными веществами. Технические требования.
ГОСТ 26874-86. Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров.
ТУ BY 100345122.65-2014. Дозиметры-радиометры МКС-РМ1410. Технические условия.
