| Номер в госреестре | 59788-15 |
| Наименование СИ | Комплексы тензоизмерительные |
| Обозначение типа СИ | MIC-185, MIC-185Е |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное предприятие «МЕРА» (ООО «НПП «МЕРА»), Московская обл., г. Мытищи |
| Год регистрации | 2015 |
| Срок свидетельства | 03.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы тензоизмерительные MIC-185, М1С-185Е предназначены для измерений сигналов напряжения постоянного тока и сопротивления постоянному току, поступающих от различных первичных измерительных преобразователей температуры и тензометрических датчиков, а также регистрации, обработки, сбора и отображении измерительной информации.
Принцип действия основан на преобразовании аналоговых электрических сигналов, поступающих с первичных измерительных преобразователей (ПИП), в цифровой код и дальнейшей их программной обработке с целью получения значений измеряемых величин и представления их на мониторах оператора в виде данных, таблиц и графиков.
Комплексы тензоизмерительные MIC-185 предназначены для эксплуатации в обогреваемых помещениях.
Комплексы тензоизмерительные MIC-185E предназначены для эксплуатации в помещениях с нерегулируемыми климатическими условиями.

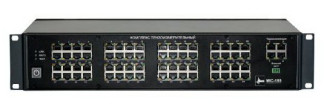

Внешний вид комплексов представлен на рисунке 1.
Пломбировка корпусов комплексов тензоизмерительных MIC-185, MIC-185Е и от несанкционированного доступа производится путем приклеивания разрушающихся наклеек на съемные крышки корпусов (рисунок 2).
Программное обеспечение (ПО) включает общее ПО и специальное ПО.
В состав общего ПО входит операционная система Windows 7 Pro.
В состав специального ПО входит программа «Recorder», предназначенная для проведения измерений медленноменяющихся сигналов.
Метрологически значимой частью специального ПО «Recorder» является метрологический модуль, характеристики которого отражены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MERA Recorder (scales.dll) |
| Номер версии (идентификационный номер) ПО | 1.0.0.8 |
| Цифровой идентификатор ПО | 24CBC163 |
Инсталляция ПО осуществляется на предприятии изготовителе с помощью служебного программного обеспечения. Система паролей обеспечивает защиту ПО от несанкционированного доступа, считывания и модифицирования.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- высокий по Р 50.2.077-2014.
Метрологические и технические характеристики комплексов тензоизмерительных MIC-185, М1С-185Е приведены в таблице 2.
Таблица 2
| Характеристика | Значение |
| Диапазоны измерений напряжения постоянного тока | ± 5,0 мВ ± 50,0 мВ ± 500,0 мВ |
| Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного тока в диапазоне ± 5,0 мВ | ± 0,1 % |
| Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного тока в диапазонах ± 50,0; ± 500,0 мВ | ± 0,05 % |
| Диапазон измерений напряжения постоянного тока при работе с тензодатчиками (тензорезистор, полумост, мост с питанием постоянным током) | ± 5,0 мВ |
| Пределы допускаемой основной приведенной погрешности измерений напряжения при работе с тензодатчиками | ± 0,3 % |
| Диапазон измерений сопротивления постоянному току | от 1 до 500 Ом |
| Пределы допускаемой основной приведенной погрешности измерений сопротивления постоянному току | ± 0,1 % |
| Диапазоны измерений температуры термопарами типа L | от - 87 до + 74 °С от - 120 до + 610 °С |
| Диапазоны измерений температуры термопарами типа К | от - 153 до + 121 °С от - 120 до + 1232 °С |
| Пределы допускаемой абсолютной погрешности измерений температуры, измеряемых термопарами типов L,K (без учета погрешности самой термопары) | ± 0,5 °С |
| Диапазон измерений температуры платиновым термопреобразователем сопротивления | от - 196 до + 660 °С |
| Диапазон измерений температуры медным термопреобразователем сопротивления | от - 180 до + 200 °С |
| Пределы допускаемой абсолютной погрешности измерений температуры, измеряемых термопреобразователями сопротивления (без учета погрешности самого термопреобразователя) | ± 1,0 °С |
| Пределы допускаемой дополнительной погрешности измерений напряжения постоянного тока в диапазонах ± 50,0; ± 500,0 мВ, выходного напряжения тензодатчиков и сопротивления постоянному току, вызванных отклонением температуры окружающей среды от нормальной на каждый 1 °С в пределах рабочей | ± 0,05 % |
| Пределы допускаемой дополнительной погрешности измерений напряжения постоянного тока в диапазоне ± 5 мВ, вызванных отклонением температуры окружающей среды от нормальной на каждый 1 °С в пределах рабочей | ± 0,1 % |
| Номинальное значение тока питания тензодатчиков | 4,0 мА |
| Номинальное значение тока питания термопреобразователей сопротивления | 1,0 мА |
| Частота регистрации сигналов | от 2 до 10 Гц от 10 до 1200 Гц |
| Количество измерительных каналов | 64 |
| Количество каналов (групп) термокомпенсации | 4 |
| Масса, не более | 4 кг |
| Габариты Ш х Г х В | 449 х 172 х 90 мм |
Нормальные условия эксплуатации:
температура окружающего воздуха, °С......................................................от 15 до 25;
относительная влажность воздуха, %........................................................от 30 до 80;
напряжение питания постоянного тока (для MIC-185), В...................................± 24;
напряжение питания переменного тока (для MIC-185Е), В................................± 220;
атмосферное давление, кПа (мм рт. ст.)...................................от 84 до 106,7 (от 630 до 800).
Рабочие условия эксплуатации для комплексов тензоизмерительных MIC-185:
температура окружающего воздуха, °С........................................................от 5 до 50;
напряжение питания постоянного тока, В...................................................от 18 до 36;
напряжение питания переменного тока, В....................................................от 220 ± 22;
атмосферное давление, кПа (мм рт. ст.)................................. от 70 до 106,7 (от 525 до 800);
относительная влажность воздуха при температуре 35 °С.............................. 75, не более.
Рабочие условия эксплуатации для комплексов тензоизмерительных MIC-185E:
температура окружающего воздуха, °С..........................................от минус 30 до плюс 50;
напряжение питания постоянного тока, В...................................................от 18 до 36;
атмосферное давление, кПа (мм рт. ст.)..................................от 70 до 106,7 (от 525 до 800);
относительная влажность воздуха при температуре 35°С............................... 95, не более.
Знак утверждения типа наносится на лицевую панель методом гравировки и титульный лист руководства по эксплуатации и паспорта - типографским способом.
Комплектность средства измерений указана в таблице 3.
| Наименование | Кол-во, шт./зкз. | Примечание |
| Комплекс тензоизмерительный MIC-185 (MIC-185E) | 1 | Согласно заказу |
| Блок питания (MBP-112-9) | 1 | По отдельному заказу |
| Станция сбора данных | 1 | По отдельному заказу |
| Программное обеспечение «Recorder» | 1 | |
| Комплект запасных частей и принадлежностей | 1 | |
| Руководство по эксплуатации | 1 | |
| Паспорт | 1 | |
| Методика поверки | 1 |
осуществляется в соответствии с документом БЛИЖ.422212.185.001 МП «Комплексы тензоизмерительные MIC-185, MIC-185Е. Методика поверки», утвержденной ГЦИ СИ ФБУ «Ростест-Москва» 17 ноября 2014 г.
Перечень основного оборудования, используемого при поверке, отражен в таблице 4. Таблица 4
| Наименование | Основные метрологические характеристики |
| Калибратор универсальный Н4-7 | Диапазоны воспроизведения напряжений постоянного тока от 0,1 мкВ до 20 В, Ди = ± (0,002 % от U + 0,005 % от ип) , где U - воспроизводимое значение напряжения, ип - верхний предел установленного диапазона |
| Мера электрического сопротивления многозначная МС3055 | Диапазон воспроизведения сопротивления от 0,01 до 100000 Ом, КТ 0,05/4-10-7 |
| Катушка электрического сопротивления Р 331 | 1000 Ом, КТ 0,01 |
| Мультиметр 34410А | Предел измерений силы постоянного тока 10 мА, Дт = ± 0,05 % от I + 0,02 % от !п , где I - измеряемое значение силы тока, L - верхний предел установленного диапазона |
| Мегомметр типа ЭС0202/2-Г | Выходное напряжение 500 В, диапазон измерений от 0 до 10000 МОм, пределы допускаемых значений относительной погрешности ± 15 % |
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексам тезнзоизмерительным MIC-185, М1С-185Е
1 ТУ 4222-003-23527974-2014 «Комплексы измерительно-вычислительные MIC-185. Технические условия» (БЛИЖ.422212.185.001 ТУ).
2 ГОСТ Р 52931-2008. «ГСИ. Приборы контроля и регулирования технологических процессов. Общие технические условия».
при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
