Назначение

3    3    3

Мерники 1 класса V=0,75 м , V=2,5 м , V=10 м (далее - мерник) предназначены для измерения объема спиртосодержащей продукции в объёме полной вместимости или ее дольных значений методом налива или слива.

Описание

Мерники представляют собой вертикальные сварные сосуды цилиндрической формы с коническим днищем и плоской съемной крышкой. На корпусах мерников расположены смотровые окна с закрепленными шкальными пластинами.

Корпусы мерников имеют три регулируемые опоры, необходимые для установки мерников строго по уровню. Заполнение мерников спиртосодержащей продукцией до необходимого объема происходит через трубу для донного залива. Слив спиртосодержащей продукции из мерников происходит через сливной патрубок. Конструктивно мерники отличаются габаритными размерами и номинальной вместимостью.

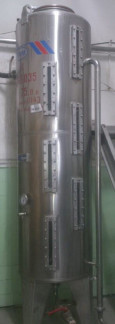

Общий вид мерников представлен на рисунках 1-6. Места нанесения поверительных клейм указаны на рисунках 7-9.

3

3

3

3

3

Номинальные значения вместимости мерников:

V=0,75 м3, дм3 V=2,5 м3, дм3 V=10 м3, дм3

750;

2500;

10000;

± 0,2; от 5 до 35;

3140;

3940;

4820;

700;

1094;

1939.

Пределы допускаемой относительной погрешности, %

Диапазон температуры измеряемой жидкости, °С Габаритные размеры, мм, не более: высота мерника V=0,75 м высота мерника V=2,5 м высота мерника V=10 м

3

диаметр мерника V=0,75 м диаметр мерника V=2,5 м диаметр мерника V=10 м

Знак утверждения типа

Знак утверждения типа наносится на корпус мерника и на титульный лист технического паспорта.

Комплектность

3    3    3

В комплект поставки входит: один из мерников V=0,75 м , V=2,5 м , V=10 м и технический паспорт.

Поверка

осуществляется по методике, изложенной в ГОСТ Р 8.679-2009 «Мерники металлические технические. Методика поверки»

Основные средства поверки:

-    мерники металлические образцовые 1-го разряда, погрешность ± 0,02% номинальной вместимости;

-    образцовые стеклянные колбы 1-го разряда;

-    пипетки 1-го класса;

-    термометр, с ценой деления 1 °С, диапазоном измерения от 0 до 100 °С.

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к мерникам 1 класса V=0,75 м3, V=2,5 м3, V=10 м3

ГОСТ Р 8.679-2009 Мерники металлические технические. Методика поверки.

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.

Техническая документация фирмы-изготовителя «PIM» Ltd, Болгария.

Рекомендации к применению

При осуществлении торговли.
