Детекторы полупроводниковые дозиметрические ДППД1, 59793-15

59793-15
Детекторы полупроводниковые дозиметрические ДППД1 (далее - детекторы) предназначены для измерений мощности экспозиционной дозы импульсного тормозного излучения.
Карточка СИ
Номер в госреестре 59793-15
Наименование СИ Детекторы полупроводниковые дозиметрические
Обозначение типа СИ ДППД1
Изготовитель ФГУП "НИИ приборов", г.Лыткарино
Год регистрации 2015
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Детекторы полупроводниковые дозиметрические ДППД1 (далее - детекторы) предназначены для измерений мощности экспозиционной дозы импульсного тормозного излучения.

Описание

Конструктивно детекторы выполнены на основе кремниевого чувствительного элемента (ЧЭ) с p-i-n структурой (диод 2А523Б, прошедшего радиационную обработку). Диод одним выводом закреплен в центральной цанге из фосфористой бронзы, припаянной к центральной жиле кабеля. Другой вывод ЧЭ соединен с оплеткой кабеля через колпачок, навинчивающийся на втулку из латуни. Оплетка кабеля припаяна к втулке. Детектор выполнен на отрезке кабеля РК75-2-12 длиной 50 см. На конце кабеля установлен разъем типа СР-75-155П.

Принцип работы детектора заключается в следующем: тормозное излучение образует в ЧЭ и окружающих его деталях вторичные фото- и комптоновские электроны, при торможении которых в ЧЭ происходит образование носителей заряда - электронов и дырок. Под действием приложенного напряжения носители собираются на электродах ЧЭ, образуя в нем электрический ток. Благодаря выбранной конструкции сила тока пропорциональна мощности экспозиционной дозы. Ток проходит через кабельную линию связи и регистрируется на осциллографе, выделяясь на согласованном нагрузочном сопротивлении в виде импульса напряжения. Питание детектора осуществляется через эту же кабельную линию с помощью разделительной емкости.

При работе с источниками ионизирующих излучений необходимо выполнять требования радиационной безопасности, изложенные в «НРБ-99/2009. Нормы радиационной безопасности» и «ОСПОРБ-2010. Основные санитарные правила обеспечения радиационной безопасности».

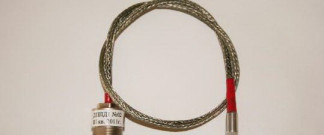

Внешний вид детектора приведен на рисунке 1.

Технические характеристики

Метрологические и технические характеристики детектора приведены в таблице 1.

Таблица 1

Наименование

параметра или характеристики

Значение

характеристики

Дозовая чувствительность к излучению со средней энергией 1,25 МэВ, Ас/Р, не менее

410-10

Дозовая чувствительность к спектру излучения ускорителя РИУС-5, Ас/Р, не менее

410-10

Г раницы допускаемой суммарной относительной погрешности определения дозовой чувствительности (при доверительной вероятности 0,95), %

± 17

Отклонение относительной (нормированной к 1,25 МэВ) энергетической зависимости чувствительности:

-    в диапазоне энергий (0,05 - 0,14) МэВ, не более, %

-    в диапазоне энергий (0,15 - 7) МэВ, не более, %

+ 50, - 40 + 17, - 3

Максимальный линейный ток, А, не менее

2,6

Рабочее напряжение питания, В

минус(400±10)В

Габаритные размеры: (диаметрхвысота), мм, не более; чувствительной головки без усиливающего колпачка; разъема СР-75-155П

8x16

22x37

Масса, г, не более

100

Наименование

параметра или характеристики

Значение

характеристики

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, мм рт. ст. (кПа)

от 15 до 25 от 30 до 80 от 645 до 800 (от 86 до 106,7)

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки приведен в таблице 2. Таблица 2

Наименование

Количество,

шт.

Детектор полупроводниковый дозиметрический ДППД1

1

Паспорт 11.04.00.00 ПС

1

Руководство по эксплуатации 11.04.00.00 РЭ

1

Методика поверки 11.04.00.00 ИС МП

1

Поверка

осуществляется в соответствии с документом 11.04.00.00 ИС МП «Инструкция. Детекторы полупроводниковые дозиметрические ДППД1. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 13.02.2014 г.

Основные средства поверки:

-    детектор сцинтилляционный СД2 (рег. № 54199-13), пределы допускаемой суммарной погрешности измерений чувствительности ± 10 %;

-    ускоритель электронов РИУС-5, максимальная энергия электронов 2,6 МэВ;

-    вольтметр переносной С50, класс точности 0,5 по ГОСТ 8711-93;

-    вольтметр переносной С502, класс точности 0,5 по ГОСТ 8711-93;

-    осциллограф цифровой DPO7104, 4 канала, граничная частота 1 ГГц;

-    вольтметр универсальный цифровой В7-34А, пределы допускаемой абсолютной погрешности измерений сопротивления не более ± 0,1 Ом

Сведения о методах измерений

Детектор полупроводниковый дозиметрический ДППД1. Руководство по эксплуатации

11.04.00.00 РЭ.

Нормативные и технические документы, устанавливающие требования к детекторам полупроводниковым дозиметрическим ДППД1

1 ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

2    ГОСТ Р 8.804-2012. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.

3    «Нормы радиационной безопасности (НРБ-99/2009)».

4    «Основные санитарные правила обеспечения радиационной безопасности. (ОСПОРБ-2010)».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
