| Номер в госреестре | 59794-15 |
| Наименование СИ | Детекторы алмазные дозиметрические |
| Обозначение типа СИ | ДАД1, ДАД1-01 |
| Изготовитель | ФГУП "НИИ приборов", г.Лыткарино |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Детекторы алмазные дозиметрические ДАД1, ДАД1-01 (далее - детекторы) предназначены для измерений мощности экспозиционной дозы импульсного тормозного излучения.
Конструктивно детекторы выполнены на основе алмазного чувствительного элемента (ЧЭ) в виде пластины толщиной около 0,3 мм и площадью до 20 мм . Низкочувствительные образцы подвергнуты специальной радиационной обработке. В ЧЭ применяются системы контактов типа «сэндвич» с двух сторон пластины и «зазор» или «звезда» на одной стороне. ЧЭ одним выводом соединяется с центральной жилой кабеля. Другой вывод ЧЭ соединяется с оплеткой кабеля через крышку, навинчивающуюся на корпус. Детекторы выполнены на отрезке кабеля РК75-2-12 длиной 50 см. На конце кабеля установлен разъем типа СР-75-155П.
Принцип работы детекторов заключается в следующем: тормозное излучение образует в ЧЭ и окружающих его деталях вторичные фото- и комптоновские электроны, при торможении которых в ЧЭ происходит образование носителей заряда - электронов и дырок. Под действием приложенного напряжения носители собираются на электродах ЧЭ, образуя в нем электрический ток. Благодаря выбранной конструкции ток пропорционален мощности экспозиционной дозы. Ток проходит через кабельную линию связи и регистрируется на осциллографе, выделяясь на согласованном нагрузочном сопротивлении в виде импульса напряжения. Питание детектора осуществляется через эту же кабельную линию с помощью разделительной емкости.

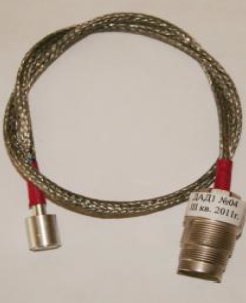

Внешний вид детектора ДАД1 приведен на рисунке 1.
Метрологические и технические характеристики детекторов приведены в таблице 1. Таблица 1
| Наименование параметра или характеристики | Значение характеристики |
| Дозовая чувствительность к спектру излучения ускорителя РИУС-5, Ас/Р | 3 10-12 - 5 10-9 |
| Дозовая чувствительность к излучению с энергией 1,25 МэВ, Ас/Р | 3 10-12- 5 10-9 |
| Границы допускаемой суммарной относительной погрешности определения дозовой чувствительности (при доверительной вероятности 0,95), % | ±20 |
| Отклонение относительной (нормированной к 1,25 МэВ) энергетической зависимости чувствительности: - в диапазоне энергий от 0,06 до 0,15 МэВ, %, не более - в диапазоне от 0,15 до 10 МэВ, % | минус 60 ±15 |
| Максимальный линейный ток, А, не менее | 1,6 |
| Рабочее напряжение питания, В | 400 ± 10 или минус(400±10) |
| Масса, г, не более | 100 |
| Наименование | Значение |
| параметра или характеристики | характеристики |
| Габаритные размеры (диаметр х высота), мм, не более: | |
| чувствительной головки: | |
| ДАД1 | 12x14 |
| ДАД1-01 | 12x8 |
| разъема СР-75-155П | 22x37 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 15 до 25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, мм рт. ст. (кПа) | от 645 до 800 |
| (от 86 до 106,7) |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 2. Таблица 2
| Наименование | Количество, шт. |
| Детектор алмазный дозиметрический ДАД1, ДАД1-01 | по заказу |
| Паспорт 11.01.00.00 ПС (11.03.00.00 ПС) | по заказу |
| Руководство по эксплуатации 11.01.00.00 РЭ | 1 |
| Методика поверки 11.01.00.00 ИС МП | 1 |
осуществляется в соответствии с документом 11.01.00.00 ИС МП «Инструкция. Детекторы алмазные дозиметрические ДАД1, ДАД1-01. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 12 февраля 2014 г.
Основные средства поверки:
- детектор сцинтилляционный СД2 (рег. № 54199-13), пределы допускаемой суммарной погрешности измерений чувствительности ± 10 %;
- ускоритель электронов РИУС-5, максимальная энергия электронов 2,6 МэВ;
- вольтметр переносной С50, класс точности 0,5 по ГОСТ 8711-93;
- вольтметр переносной С502, класс точности 0,5 по ГОСТ 8711-93;
- осциллограф цифровой DPO7104, 4 канала, граничная частота 1 ГГц;
- вольтметр универсальный цифровой В7-34А, пределы допускаемой абсолютной погрешности измерений сопротивления ± 0,1 Ом.
Детекторы алмазные дозиметрические ДАД1, ДАД1-01. Руководство по эксплуатации. 11.01.00.00 РЭ.
Нормативные и технические документы, устанавливающие требования к детекторам алмазным дозиметрическим ДАД1, ДАД1-01
1 ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия.
2 ГОСТ Р 8.804-2012. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.
3 «Нормы радиационной безопасности (НРБ-99/2009)».
4 «Основные санитарные правила обеспечения радиационной безопасности. (ОСПОРБ-2010)».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
