| Номер в госреестре | 59795-15 |
| Наименование СИ | Детекторы полупроводниковые дозиметрические |
| Обозначение типа СИ | ДППД2 |
| Изготовитель | ФГУП "НИИ приборов", г.Лыткарино |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Детекторы полупроводниковые дозиметрические ДППД2 (далее - детекторы) предназначены для измерений мощности экспозиционной дозы импульсного тормозного излучения.
Конструктивно детекторы выполнены на основе кремниевого чувствительного элемента (ЧЭ) с p-i-n структурой (диод КД104А), прошедшего радиационную обработку). Диод одним выводом закреплен в центральной цанге из фосфористой бронзы, припаянной к центральной жиле кабеля. Другой вывод ЧЭ соединен с оплеткой кабеля через колпачок, навинчивающийся на втулку из латуни. Оплетка кабеля припаяна к втулке. Детектор выполнен на отрезке кабеля РК75-2-12 длиной 50 см. На конце кабеля установлен разъем типа СР-75-155П.
Принцип работы детектора заключается в следующем: тормозное излучение образует в ЧЭ и окружающих его деталях вторичные фото- и комптоновские электроны, при торможении которых в ЧЭ происходит образование носителей заряда - электронов и дырок. Под действием приложенного напряжения носители собираются на электродах ЧЭ, образуя в нем электрический ток. Благодаря выбранной конструкции сила тока пропорциональна мощности экспозиционной дозы. Ток проходит через кабельную линию связи и регистрируется на осциллографе, выделяясь на согласованном нагрузочном сопротивлении в виде импульса напряжения. Питание детектора осуществляется через эту же кабельную линию с помощью разделительной емкости.
При работе с источниками ионизирующих излучений необходимо выполнять требования радиационной безопасности, изложенные в «НРБ-99/2009. Нормы радиационной безопасности» и «0СП0РБ-2010. Основные санитарные правила обеспечения радиационной безопасности».

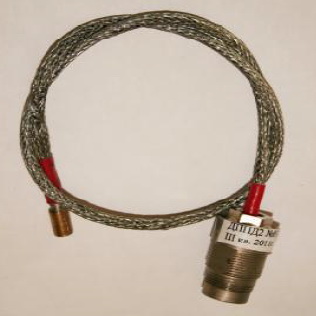

Внешний вид детектора приведен на рисунке 1.
Метрологические и технические характеристики детектора приведены в таблице 1.
Таблица 1
| Наименование | Значение |
| параметра или характеристики | характеристики |
| Дозовая чувствительность к спектру излучения ускорителя РИУС-5, Ас/Р, не менее | 510-11 |
| Дозовая чувствительность к излучению со средней энергией 1,25 МэВ, Ас/Р, не менее | 510-11 |
| Границы допускаемой суммарной относительной погрешности определения дозовой чувствительности (при доверительной вероятности 0,95), % | ± 16 |
| Отклонение относительной (нормированной к 1,25 МэВ) энергетической зависимости чувствительности: - в диапазоне энергий (0,05 - 0,14) МэВ, не более, % - в диапазоне энергий (0,15 - 7) МэВ, не более, % | + 50, - 40 + 17, - 3 |
| Максимальный линейный ток, А, не менее | 2,1 |
| Рабочее напряжение питания постоянного тока, В | (300±10) В |
| Г абаритные размеры: (диаметр х высота), мм, не более; чувствительной головки; разъема СР-75-155П | 7 х 12 22 х 37 |
| Масса, г, не более | 100 |
| Наименование параметра или характеристики | Значение характеристики |
| Рабочие условия эксплуатации детектора: - температура воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от 15 до 25 от 30 до 80 от 86 до 106,7 (от 645 до 800) |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 2. Таблица 2
| Наименование | Количество, шт. |
| Детектор полупроводниковый дозиметрический ДППД2 | 1 |
| Паспорт 10.1852.00.000 ПС | 1 |
| Руководство по эксплуатации 10.1852.00.000 РЭ | 1 |
| Методика поверки 10.1852.00.000 ИС МП | 1 |
осуществляется в соответствии с документом 10.1852.00.000 ИС МП «Инструкция. Детекторы полупроводниковые дозиметрические ДППД2. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 14 ноября 2013 г.
Основные средства поверки:
- детектор сцинтилляционный СД2 (рег. № 54199-13), пределы допускаемой суммарной погрешности измерений чувствительности ± 10 %;
- ускоритель электронов РИУС-5, максимальная энергия электронов 2,6 МэВ;
- вольтметр переносной С50, класс точности 0,5 по ГОСТ 8711-93;
- вольтметр переносной С502, класс точности 0,5 по ГОСТ 8711-93;
- осциллограф цифровой DPO7104, 4 канала, граничная частота 1 ГГц;
- вольтметр универсальный цифровой В7-34А, пределы допускаемой абсолютной погрешности измерений сопротивления не более ± 0,1 Ом.
Детектор полупроводниковый дозиметрический ДППД2. Руководство по эксплуатации 10.1852.00.000 РЭ.
Нормативные и технические документы, устанавливающие требования к детекторам полупроводниковым дозиметрическим ДППД2
1 ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
2 ГОСТ Р 8.804-2012. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.
3 «Нормы радиационной безопасности (НРБ-99/2009)».
4 «Основные санитарные правила обеспечения радиационной безопасности. (ОСПОРБ-2010)».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
