Государственный реестр средств измерений

Преобразователи термоэлектрические 410-205, 59797-15

59797-15
Преобразователи термоэлектрические модели 410-205 (далее по тексту -термопреобразователи или ТП) предназначены для измерения температуры жидких, газообразных и сыпучих сред, неагрессивных к материалу защитной оболочки ТП.
Карточка СИ
Номер в госреестре 59797-15
Наименование СИ Преобразователи термоэлектрические
Обозначение типа СИ 410-205
Изготовитель "TC Direct", Испания
Год регистрации 2015
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи термоэлектрические модели 410-205 (далее по тексту -термопреобразователи или ТП) предназначены для измерения температуры жидких, газообразных и сыпучих сред, неагрессивных к материалу защитной оболочки ТП.

Описание

Принцип действия ТП основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи преобразователя при разности температур между его рабочим и свободными концами.

ТП выполнены на основе термопарного кабеля во фторопластовой оболочке, соединенного с разъемом прямоугольной формы из термопласта с поляризованными цилиндрическими штифтами.

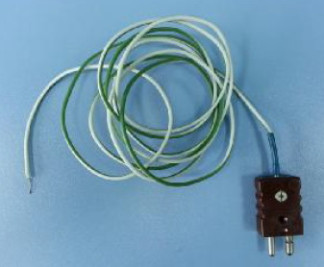

Фотография общего вида ТП модели 410-205 представлена на рисунке 1.

Технические характеристики

Диапазон измеряемых температур, °С......................................от минус 75 до плюс 250

Условное обозначение НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1): .......................K

Класс допуска по ГОСТ Р 8.585-2001 (ГОСТ 6616-94): .........................................2

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (t - значение измеряемой

температуры): .............................................................................................±2,5

Электрическое сопротивление изоляции ТП при температуре (25±10) °С

и отн. влажности воздуха от 30 до 80 %, при 100 В, МОм, не менее: ........................100

Длина ТП, м:............................................................................................2

Габаритные размеры разъема ТП (Д*Ш*В):.......................................35*25*12,5

Рабочий диапазон температур окружающей среды ТП, °С:....от минус 75 до плюс 250

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

-    термопреобразователь - 32 шт.;

-    паспорт    - 32 экз.

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки»

Основные средства поверки:

-    термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558-2009;

-    термостат низкотемпературный «Криостат», диапазон воспроизводимых температур от минус 80 до плюс 20 °С с нестабильностью поддержания заданной температуры ±0,01 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

-    измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.

Примечание- При поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения о методах измерений

приведены в паспорте на ТП.

Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим модели 410-205

ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.338-2002. ГСИ. Преобразователи термоэлектрические. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
