Преобразователи термоэлектрические 402-120, 59798-15

Назначение

Преобразователи термоэлектрические модели 402-120 (далее по тексту -термопреобразователи или ТП) предназначены для измерения температуры жидких, газообразных и сыпучих сред, неагрессивных к материалу защитной оболочки ТП.

Описание

Принцип действия ТП основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи преобразователя при разности температур между его рабочим и свободными концами.

ТП конструктивно выполнены в виде двух чувствительных элементов (ЧЭ) -термопар, помещенных в завальцованную с одного конца тонкостенную трубку из нержавеющей стали с присоединенным кабелем с удлинительными проводами в защитной силиконовой оболочке. Кабель также имеет внутреннюю фторопластовую изоляцию и состоит из двух частей с соединительной трубкой из нержавеющей стали.

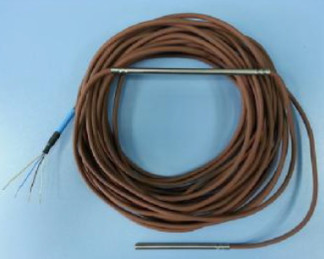

Фотография общего вида ТП модели 402-120 представлена на рисунке 1.

Технические характеристики

Диапазон измеряемых температур, °С......................................от минус 50 до плюс 200

Условное обозначение НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1): .......................T

Класс допуска по ГОСТ Р 8.585-2001 (ГОСТ 6616-94): .........................................2

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (t - значение измеряемой температуры):    ± 1,0 (от минус 50 до плюс 135 °C);

± 0,0075• | t | (св. плюс 135 до плюс 200 °C) Электрическое сопротивление изоляции ТП при температуре (25±10) °С

и отн. влажности воздуха от 30 до 80 %, при 100 В, МОм, не менее: .........................100

Общая длина ТП, м:..................................................................................13

Длина кабеля от рабочего конца ТП до соединительной трубки, м:.........................3

Лист № 2 Всего листов 3

Г абаритные размеры трубки с ЧЭ, мм:....................................................100x06

Габаритные размеры соединительной трубки, мм:......................................150x06

Рабочий диапазон температур окружающей среды ТП, °С:....от минус 50 до плюс 200

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

-    термопреобразователь - 32 шт.;

-    паспорт    - 32 экз.

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки»

Основные средства поверки:

-    термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558-2009;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

-    измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.

Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения о методах измерений

приведены в паспорте на ТП.

Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим модели 402-120

ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.338-2002. ГСИ. Преобразователи термоэлектрические. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
