Датчики загазованности инфракрасные ДЗИ-3, 59799-15

Назначение

Датчики загазованности инфракрасные ДЗИ-З (далее датчики) предназначены для измерений концентрации углеводородных газов (метан, пропан) в воздухе рабочей зоны помещений и на открытых площадках в местах возможного появления их при транспортировке, переработке и хранении.

Описание

Принцип действия датчиков основан на измерении концентрации углеводородов в воздухе методом двухволновой абсорбционной ИК фотометрии.

Датчик состоит из блока сенсоров и трансмиттера. Блок сенсора обеспечивает первичное преобразование концентрации измеряемого газа в окружающем воздухе в электрический сигнал. Блок трансмиттера выполняет функции дополнительной корректировки сигнала, индикации результата измерения, формирования интерфейса линии связи RS-485 и сигнала токовой петли, а также, преобразование напряжения для питания блока сенсора. Магнитный ключ, входящий в состав изделия, предназначен для управления режимами работы датчика в процессе его эксплуатации.

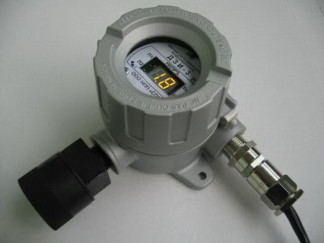

Датчик выпускается во взрывозащищенном исполнении с Е-х маркировкой 1 Ех d IIC T4 Gb. Общий вид датчиков представлен на рис. 1.

Программное обеспечение

Датчики имеют встроенное программное обеспечение (далее - ПО).

Основные функции ПО:

-    связь с ИК-сенсором по каналу RS-232;

-    вычисление концентрации углеводородных газов;

-    отображение расчетных данных на индикаторе датчика;

-сигнализация превышения предупредительного и аварийного уровней загазованности, блокировки, ошибок и отказов датчика при помощи светодиодов и двухразрядных семисегментных индикаторов на передней панели датчика;

-    ввод и отображение данных в режиме «Сервис»;

-    связь с внешними устройствами (ПК или ПЛК) по цифровому каналу RS-485;

-    управление выходными сигналами токовой петли 0..20 мА;

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Конструкция ДЗИ-З исключает возможность несанкционированного влияния на ПО и измерительную информацию и соответствует высокому уровню защиты в соответствии с Р 50.2.077-2014.

Технические характеристики

Диапазон измерений довзрывоопасных концентраций углеводородных газов    (метан, пропан), % НКПР    от 0 до 100 Пределы допускаемой абсолютной погрешности измерений довзрывоопасных концентраций углеводородных газов, % НКПР    ± 5 Дрейф нуля в течение года, % НКПР    ± 3 Время установления показаний Т0,9, c, не более    10 Предустановленные пороги срабатывания сигнализации довзрывоопасных концентраций углеводородных газов (метан, пропан), % НКПР:

-порог1    10

-порог2    30

Потребляемая мощность, Вт, не более    3

Габаритные размеры, мм, не более    125x165x110

Масса, кг, не более    1,5

Средний срок службы, лет, не менее    10

Условия эксплуатации:

-    напряжение питания постоянного тока, В    от 10 до 28

-    диапазон рабочих температур, °С    от минус 40 до плюс 60

-    относительная влажность воздуха при температуре + 35 °С, %    95

-    атмосферное давление, кПа    от 87 до 106,7

Комплектность

В комплект поставки входит:

-    датчик загазованности универсальный ДЗИ-З- 1 шт.;

-    паспорт - 1 шт.;

-    магнитный ключ - 1 шт.;

-    корпус климатический защитный ККЗ-01 (по требованию заказчика);

-    руководство по эксплуатации - 1 шт.;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу КЕЛГ.413999.003 МП "Датчики загазованности инфракрасные ДЗИ-З. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" «19» ноября 2014 г.

Средства поверки:

-    ротаметр РМ-А-0,06З ГУЗ, класс точности 4;

-    поверочные газовые смеси метана, пропана с воздухом ГСО №№ 10257-201З,1026З-

201З.

-    редуктор ДКП ГОСТ 5.1З81 -72

Сведения о методах измерений

приведены в руководстве по эксплуатации

Нормативные и технические документы, устанавливающие требования к датчикам загазованности инфракрасным ДЗИ-З

ГОСТ 8.578-2008 "ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".

ГОСТ 12.2.007.0-75 "ССБТ. Изделия электрические. Общие требования безопасности".

ГОСТ Р МЭК 60079-0 "Взрывоопасные среды. Часть 0. Оборудование. Общие требования" .

КЕЛН.41З999.00З ТУ "Датчики загазованности инфракрасные ДЗИ-З. Технические условия".

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
