Расходомеры-счетчики ультразвуковые УДР-011Р, 59802-15

59802-15
Расходомеры-счетчики ультразвуковые УДР-011Р (далее - счетчики) предназначены для измерений объемного расхода и объема жидкости, содержащей твердые или газообразные примеси, транспортируемой в напорных (полностью заполненных) трубопроводах.
Карточка СИ
Номер в госреестре 59802-15
Наименование СИ Расходомеры-счетчики ультразвуковые
Обозначение типа СИ УДР-011Р
Изготовитель ООО "Росэнергоучет", г.Белгород
Год регистрации 2015
Срок свидетельства 06.02.2020
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Расходомеры-счетчики ультразвуковые УДР-011Р Назначение средства измерений

Расходомеры-счетчики ультразвуковые УДР-011Р (далее - счетчики) предназначены для измерений объемного расхода и объема жидкости, содержащей твердые или газообразные примеси, транспортируемой в напорных (полностью заполненных) трубопроводах.

Описание

Принцип действия счетчиков основан на методе «площадь-скорость». Скорость определяется по разности частот между ультразвуковым сигналом, направленным в поток жидкости, и сигналом, сформировавшимся за счет отражения от твердых или газообразных частиц, движущихся вместе с жидкостью.

Объемный расход рассчитывается как произведение площади поперечного сечения трубопровода и скорости жидкости; объем - путем интегрирования объемного расхода.

Счетчики состоят из электронного блока и двух преобразователей электроакустических (ПЭА), которые монтируются на трубопроводе и соединяются с электронным блоком сигнальными радиочастотными кабелями.

Счетчики подсчитывают и фиксируют в архиве объем жидкости за годы, месяцы, дни и часы эксплуатации (16 лет, 16 месяцев, 64 суток, 128 часов).

Периоды нерабочего состояния счетчиков накапливаются нарастающим итогом и запоминаются в энергонезависимой памяти.

Для подключения внешних регистрирующих приборов счетчики имеют стандартные токовый и частотно-импульсный выходы. Для связи с ЭВМ по двухпроводной линии счетчики оборудованы интерфейсами RS-232 / RS-485.

Счетчики выпускаются двух исполнений-мобильные (с автономным питанием) и стационарные. Для оперативных измерений на металлических трубопроводах, мобильные счетчики комплектуются ПЭА с магнитным прижимом.

Конструктивные и функциональные особенности исполнений счетчиков приведены в таблице 1.

Таблица 1.

Обозначение

Исполнение

Напряжение питания

636128.003-01

Стационарный

» 220 В, 50 Гц

636128.003-02

Мобильный

» 220 В, 50 Гц; = 12 В

Расходомеры обеспечивают:

-    измерение и индикацию на жидкокристаллическом индикаторе скорости потока с учетом направления, мгновенного объемного расхода и объема жидкости (нарастающим итогом),

-    формирование энергонезависимого архива часовых, суточных, месячных и годовых объемов;

-    формирование частотно-импульсного сигнала и сигнала постоянного тока 4-20 мА,

-    связь с ЭВМ,

-    регистрацию продолжительности времени нерабочего состояния,

-    автоматическое тестирование внутренних функциональных узлов.

Длина прямых участков трубопровода перед и после первичного преобразователя расхода должна составлять, в простых случаях, соответственно, не менее 5-Ду, для сложных случаев данные приведены в таблице 8.Руководства по эксплуатации.636128.003-01РЭ.

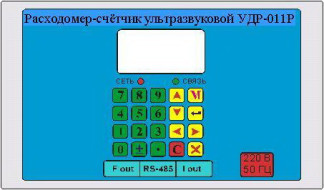

Рисунок 1

Программное обеспечение

Расходомеры имеют встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показана на рисунке 2.

Основные функции частей программного обеспечения:

1)    Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на преобразователях электроакустических расходомера;

2)    Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;

3)    Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;

4)    Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;

5)    Блок индикации предназначен для визуального отображения на табло расходомера измерительной, диагностической и настроечной информации;

6)    Блок реального времени предназначен для измерения времени работы расходомера и времени действия диагностируемых ситуаций;

7)    Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2.

Идентификационные данные (признаки)    Значения

1    2    3

УДР-011Р-У02

Test_UDR-V1.0.1

V02.200614

1.0.1

Наименование ПО

Номер версии (идентификационный номер)

ПО

Уровень защиты ПО УДР-011Р от непреднамеренных и преднамеренных изменений «высокий», согласно Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 3.

Таблица 3.

Наименование

характеристики

Значение характеристики

Внутренний диаметр трубопровода (D), м

от 0,04 до 1,6

Диапазон измерений объемного расхода, м3/ч

от 0,45 до 43430

Пределы допускаемой относительной погрешности при измерении объемного расхода и объема, %:

-    при Q > 488-D

-    при 244-D < Q < 488-D

-    при Q < 244-D*

± 2 ± 4 ± 10*

где

Q- объемный расход, [м /ч];

D - внутренний диаметр трубопровода, [м]

Диапазон скорости потока жидкости, м/с

от 0,1 до 6

Толщина стенок трубопровода, мм

от 2 до 20

Температура измеряемой среды, оС

от минус 20 до плюс 100

Температура окружающей среды, оС

от минус 20 до плюс 60

Электрическое питание, В - от сети переменного тока частотой 50 ± 1Гц, В -аккумулятор или блок питания постоянного тока, (мобильное исполнение), В

187 до 242 11 до 14

Потребляемая мощность, В-А, не более

5

Входные/выходные сигналы:

-    активный токовый, мА

-    частотный, Гц

-    последовательный интерфейс

от 4 до 20 от 0,25 до 120 RS 232/485 MODBUS RTU

Относительная влажность окружающего воздуха, %, не более

95

Атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет

8

Средняя наработка на отказ, ч

58000

Примечания

* - для внутреннего диаметра трубопровода до 1,0

м

Г абаритные размеры и масса составных частей счетчиков приведены в таблице 4.

Наименование составных частей

Г абаритные размеры, мм, не более

Масса, кг, не более

Блок электронный:

- модификация 01

270; 250; 130

1,5

- модификация 02

580; 450; 200

12,8

ПЭА

- накладной

70; 40; 40

0,2

- с магнитным прижимом

80; 50; 50

0,6

Знак утверждения типа

наносится на лицевую панель расходомеров в виде наклейки и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплект поставки включает в себя:

-    блок электронный УДР-011Р БЭ - 1 шт. (исполнение в соответствии с заказом);

-    преобразователь электроакустический УДР-011Р - ПЭА - 2 шт. (исполнение в соответствии с заказом);

-    запасные части и принадлежности:

-    кабель питания - 1 шт.;

-    кабель сигнальный с соединителями - 2 шт.;

-    монтажное приспособление для ПЭА - 2 шт.;

-    паспорт 636128.003 ПС - 1 экз.;

-    руководство по эксплуатации 636128.003 РЭ - 1 экз.;

-    методика поверки МП 2550-0255-2014- 1 экз.

Поверка

осуществляется по МП 2550-0255-2014 Расходомеры-счетчики ультразвуковые УДР-011Р. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 24.10.2014 г.

Основные средства поверки -генератор сигналов низкочастотный прецизионный Г3-110, диапазон частот синусоидального сигнала от 0,01 до 1,99999999 МГц, дискретность установки частоты 0,01 Гц; основная относительная погрешность дискретной установки частоты 5-10" ; -частотомер электронно-счетный Ч3-63, диапазон измерения частоты от 0,1 Гц до 200 МГц, относительная погрешность по частоте не более 5-10 ;

-осциллограф универсальный С1-93 (двухлучевой), диапазон частот до 15 МГц.

Сведения о методах измерений

Методика прямых измерений приведена в документе «Расходомеры-счетчики ультразвуковые УДР-011Р. Руководство по эксплуатации 636128.003 РЭ ».

Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым УДР-011Р

ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.

ТУ 24487975.003-97. "Расходомеры-счетчики ультразвуковые УДР-011Р. Технические условия".

Рекомендации к применению

при осуществлении торговли;

при выполнении государственных учетных операций и учете количества энергетических ресурсов.
