| Номер в госреестре | 59803-15 |
| Наименование СИ | Преобразователи расхода турбинные |
| Обозначение типа СИ | Badger Meter T-series мод. COX, Blancett и Vision |
| Изготовитель | "Badger Meter Europa GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 13.11.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи расхода турбинные Badger Meter T-series моделей COX, Blancett и Vision (далее - ПР) предназначены для измерений объемного расхода и объема жидкостей.
Принцип действия ПР основан на преобразовании частоты вращения геликоидного ротора в значения объемного расхода и объема жидкости, протекающей через ПР.
При эксплуатации ПР протекание потока жидкости через внутреннюю полость ПР вызывает вращение геликоидного ротора. Проходя через магнитное или радиочастотное поле, лопасти ротора создают импульсы пропорциональные потоку. Наводимая электродвижущая сила преобразуется в последовательность электрических импульсов, количество которых может быть измерено и пересчитано в значение объема жидкости измерительно-вычислительным комплексом, счетчиком импульсов или другими средствами обработки информации.
ПР COX (исполнения Cx, LoFlo, Exact), Blancett (исполнения 1100, QuickSert, FloClean 3-A) и Vision (исполнения BV1000, BV2000) отличаются друг от друга материалами и исполнениями корпуса, диапазонами измерений, диаметрами условного прохода, способом присоединения, максимальным рабочим давлением и температурой измеряемой среды.
Длина прямого участка трубопровода перед ПР должна составлять не менее 10Ду. Длина прямого участка после ПР должна составлять не менее 5Ду. Дополнительно ПР могут комплектоваться струевыпрямительной секцией, позволяющей уменьшить длину прямого участка трубопровода перед ПР.

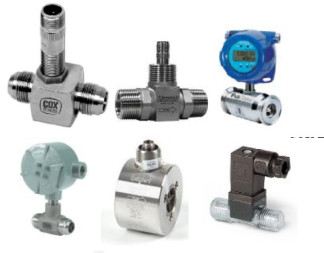

Внешний вид преобразователей приведен на рисунке 1.
Blancett FloClean 3-A
Blancett QuickSert
Программное обеспечение (ПО) преобразователей расхода Badger Meter T-series предусмотрено только в исполнениях с электронным блоком и является встроенным. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| Badger Meter | Badger Meter | 1.05 | Закрыто производителем1 | - |
Таблица 2
| Наименование характеристики | Значение характеристики для модели | |||||||
| COX | BLANCETT | VISION | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Исполнение | Cx | LoFlo | Exact | 1100 | QuickSert | FloClean 3-A | BV1000 | BV2000 |
| Диаметр условного прохода (ДуХ мм | 4-32 | 6 | 4-65 | 10-250 | 25-250 | 10-80 | 5 | 6-8 |
| Диапазон измерений расхода в зависимости от Ду, л/мин | 0,19-1173,48 | 0,024-4,73 | 0,095-5678 | 2,27-18927 | 1,8-1514,2 | 0,1-2,5 | 0,5-35 | |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема, % | ± 0,25 | ± 0,5 | ± 0,15 | ± 1 | ± 3 | |||
| Тип присоединения | резьба, фланец, хомут (Tri-Clamp) | резьба | резьба, фланец | резьба, фланец, хомут | межфланцевое | хомут (Tri-Clamp) | резьба | |
| Материал корпуса | нержавеющая сталь | полиамид | полиамид, латунь | |||||
| Напряжение питания электронного блока (при наличии), В: | 220 -33 переменного тока частотой 50 ± 1 Гц или встроенная батарея | |||||||
| Условия эксплуатации: температура окружающего воздуха, С атмосферное давление, кПа относительная влажность, % | от минус 30 до 70 от 84 до 106,7 до 90 | |||||||
| Температура измеряемой жидкости, оС | от минус 40 до 150 | от минус 20 до 100 | ||||||
| Наименование характеристики | Значение характеристики для модели | |||||||
| COX | BLANCETT | VISION | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Давление измеряемой жидкости, МПа, не более | 20 | 15,3 | 6,5 | 2,5 | ||||
| Температура окружающего воздуха при транспортировании и хранении, °С | от минус 50 до 70 | |||||||
| Г абаритные размеры (в зависимости от Ду и исполнения), мм: | ||||||||
| длина ширина высота | 62,23-177,8 28,45-165 82,81-171,4 | 56.4 25.4 108 | 69,85-304,8 22,10-273,1 72,52-273,1 | 76,2-304,8 15,2-279 18,7-282,5 | 72,4-283,1 47,7-293 52,1-298 | 76,2-165,1 37.1-81,3 45.2-89,4 | 45 17 47 | 55 17-20 27-52 |
| Масса (в зависимости от Ду и исполнения), кг | 0,65-18 | 0,2 | 0,65-37 | 0,75-93 | 1,2-69,3 | 0,8-12 | 0,01 | 0,015 0,150 |
| Средний срок службы, лет | 10 | |||||||
| Средняя наработка до отказа, ч | 30000 | |||||||
Таблица 3
| Наименование | Кол-во | Примечание |
| Преобразователь расхода турбинный Badger Meter T-series | 1 | Исполнение и модель согласно заказу |
| Руководство по эксплуатации | 1 |
осуществляется по методике МП-2550-0253-2014 «Преобразователи расхода турбинные Badger Meter T-series моделей COX, Blancett и Vision. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 26 сентября 2014 г.
Основное средство поверки: установка поверочная расходомерная для жидких сред, с относительной погрешностью измерений расхода ± 0,05 % и диапазоном воспроизведения расхода, соответствующим диапазону расхода поверяемых ПР.
Методика измерений приведена в Руководстве по эксплуатации на «Преобразователи расхода турбинные Badger Meter T-series моделей COX, Blancett и Vision.
Нормативные и технические документы, устанавливающие требования к преобразователям расхода турбинным Badger Meter T-series моделей COX, Blancett и Vision
ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
Техническая документация фирмы-изготовителя
При выполнении государственных учетных операций и учете количества энергетических ресурсов; при осуществлении торговли.
| Зарегистрировано поверок | 33 |
| Поверителей | 7 |
| Актуальность данных | 22.11.2024 |
