Преобразователи термоэлектрические серий C, TC (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки или гильзы ТП.
Карточка СИ
Номер в госреестре 59804-15
Наименование СИ Преобразователи термоэлектрические
Обозначение типа СИ C, TC
Изготовитель "LOREME SAS (Vulcanic Group)", Франция
Год регистрации 2015
Срок свидетельства 06.02.2020
МПИ (интервал между поверками) 2 года; 1 год - для ТП с НСХ "S"
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи термоэлектрические серий C, TC (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки или гильзы ТП.

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи серии С конструктивно выполнены в виде измерительной вставки, соединенной с клеммной головкой. Измерительная вставка состоит из одного или двух чувствительных элементов - термопар с минеральной изоляцией (MgO) термоэлектродов, помещенных в защитный чехол с различными видами присоединения к объекту измерений. Защитный чехол ТП соединен с керамической клеммной платформой или с металлической площадкой с удлинительными проводами, конструктивно выполненной для подсоединения измерительного преобразователя. ТП серии С имеют исполнения, различающиеся по конструкции защитного чехла, по видам монтажных приспособлений, по типу НСХ термопар и т.д.

ТП серии ТС изготовляются на основе термопарного кабеля и могут иметь как разборные, так и неразборные конструктивные исполнения (всего 9 исполнений). ТП состоят из измерительной вставки с одним или двумя чувствительными элементами (с заземленными, незаземленными или открытыми рабочими спаями с минеральной (MgO) изоляцией термоэлектродов), защитной арматуры с различными видами технологических соединений и монтажных элементов, клеммной головки или без неё - с удлинительными проводами или разъемами различной конструкции. Клеммные головки имеют модификации, отличающиеся конструкцией, материалом и степенью защиты. Головки в зависимости от модификации изготавливаются из алюминиевого сплава, стали, пластика или полиамида. Конструкция некоторых модификаций головок ТП предусматривает возможность встраивания в них измерительных преобразователей (утвержденных типов) с аналоговым или цифровым выходным сигналом. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды.

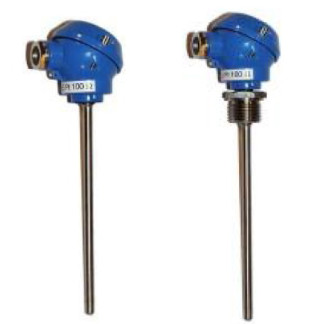

Фотография и чертеж общего вида ТП представлены на рисунках 1, 2.

Технические характеристики

Рабочий диапазон измерений, пределы допускаемых отклонений ТЭДС ТП серий С, ТС от НСХ термопреобразователей по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) и класса допуска приведены в таблицах 1, 2, 3:

Таблица 1

Условное обозначение НСХ

Класс

допуска

Рабочий диапазон измеряемых температур, °С

Пределы допускаемых отклонений ТЭДС от НСХ, °С

E

1

от минус 40 до плюс 375 св. плюс 375 до плюс 800

,5 04 ^ о

+1 о" +1

J

1

от минус 40 до плюс 375 св. плюс 375 до плюс 750

± 1,5 ± 0,004 t

К

1

от минус 40 до плюс 375 св. плюс 375 до плюс 1000

,5 04 ^ о

+1 о" +1

S

1

от 0 до плюс 1100 св. плюс 1100 до 1600

± 1,0

± (1,0+0,003 (t-1100))

T

1

от минус 40 до плюс 125 св. плюс 125 до плюс 350

± 0,5 ± 0,004 t

Таблица 2

Условное обозначение НСХ

Класс

допуска

Рабочий диапазон измеряемых температур, °С

Пределы допускаемых отклонений ТЭДС от НСХ, °С

E

2

от минус 40 до плюс 333 св. плюс 333 до плюс 900

± 2,5 ± 0,0075 t

J

2

от минус 40 до плюс 333 св. плюс 333 до плюс 750

± 2,5 ± 0,0075 t

К

2

от минус 40 до плюс 333 св. плюс 333 до плюс 1100

± 2,5 ± 0,0075 t

S

2

от 0 до плюс 600

± 1,5

св. плюс 600 до 1600

± 0,0025 t

T

2

от минус 40 до плюс 135 св. плюс 135 до плюс 400

± 1,0 ± 0,0075 t

Таблица 3

Условное обозначение НСХ

Класс

допуска

Рабочий диапазон измеряемых температур, °С

Пределы допускаемых отклонений ТЭДС от НСХ, °С

E

3

от минус 200 до минус 167 св. минус 167 до плюс 40

± 0,015 • |t| ± 2,5

К

3

от минус 200 до минус 167 св. минус 167 до плюс 40

± 0,015 • |t| ± 2,5

T

3

от минус 200 до минус 66 св. минус 66 до плюс 40

± 0,015 • |t| ± 1,0

Электрическое сопротивление изоляции при температуре (25±10)°С и относительной

влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее..................................100

Длина монтажной части ТП, мм:.....................................................от 20 до 50 000

Диаметр монтажной части ТП, мм:........................................................от 0,5 до 8

Рабочие условия эксплуатации термопреобразователей:

-    температура окружающей среды, °С: ....................от минус 40 до плюс 85;

-    относительная влажность окружающего воздуха, %...............................до 98.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом, а также на шильдик, прикрепленный к ТП.

Комплектность

Преобразователь термоэлектрический (серия и исполнение - в соответствии с заказом) - 1 шт.

Паспорт - 1 экз.

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и по МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».

Основные средства поверки:

-    эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до плюс 1200 °С;

-    эталонные 2, 3-го разрядов ТП типа ПРО в диапазоне температур от плюс 600 до плюс 1800°С;

-    термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558 в диапазоне температуры от минус 196 °С до плюс 660 °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом.

-    термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С

-    жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур от минус 60 до плюс 300 °С;

-    горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С;

-    вертикальная трубчатая печь сопротивления с максимальной рабочей температурой не менее 1800 °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения о методах измерений

приведены в соответствующем разделе паспорта.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим C, TC

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2 Термопары. Часть 2. Допуски.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
