Преобразователи измерительные Е1854ЭЛ, Е1856ЭЛ, Е1858ЭЛ, 59809-15

Назначение

Преобразователи измерительные Е1854ЭЛ, Е1856ЭЛ, Е1858ЭЛ (в дальнейшем -преобразователи) предназначены для:

измерения тока и напряжения в цепях постоянного и переменного однофазного тока; измерения частоты переменного тока; преобразования входных сигналов в цифровой код;

формирования выходных цифровых и аналоговых сигналов, эквивалентных входному

сигналу.

Выходной цифровой сигнал передается по интерфейсу RS485.

Описание

Преобразователи относятся к классу цифровых измерительных преобразователей, реализующих принцип аналого-цифрового преобразования входных величин и передачи их по интерфейсам связи.

Конструктивно преобразователи выполнены в пластмассовом корпусе щитового крепления. Преобразователи работоспособны при установке в вертикальном положении. Преобразователи не имеют подвижных частей и являются виброустойчивыми и вибростойкими.

Преобразователи имеют климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 и для работы в интервале температур от минус 40 до плюс 50 °С и относительной влажности воздуха не более 95 % при температуре плюс 35 °С.

Преобразователи имеют различные исполнения в зависимости от диапазона измерений входного сигнала, напряжения питания и диапазонов изменения выходного аналогового сигнала.

Информация об исполнении преобразователей содержится в коде полного условного обозначения:

Е1856ЭЛ - a - b - c - d - f,

Е1854ЭЛ - a - b - c - d - f,

Е1858ЭЛ - a - b - c - d - f, где а - диапазон измерения (преобразования) входного сигнала; b - условное обозначение напряжения питания;

с - условное обозначение диапазона изменения выходного аналогового сигнала; d - наличие дискретного выхода; f - специальное исполнение.

Доступ к внутренним частям приборов возможен только с нарушением пломб, установленных на винты крепления блока печатных плат к корпусу.

Программное обеспечение

Преобразователи оснащены микропроцессором, в котором записано метрологически значимое встроенное программное обеспечение (ВПО), калибровочные коэффициенты и значения программируемых параметров. Доступ к микропроцессору возможен только после вскрытия преобразователя с нарушением пломб.

При проведении санкционированных регламентных работ, при необходимости, проводится калибровка (формируются калибровочные коэффициенты). Проведение

калибровочных работ не ведет к изменению контрольной суммы ВПО. Характеристики ПО представлены в таблице 1.

Таблица 1 - Характеристики программного обеспечения (ПО)

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

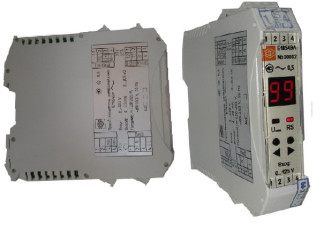

Фотографии, общий вид приборов, места нанесения маркировки и клейм

J2L

О    О

А

U„!ni    ЯЗ

О    О

«а    *

1 23 i

« <У ЧГТЕП

27

л

L.

1 - место расположения этикетки для пломбирования

(этикетки приклеивается поверх линии соединения частей корпусов); п.2 - место клеймения ОТК; п.3 - место для поверительного клейма;

Рисунок 1 - Г абаритные и установочные размеры преобразователей Е1854ЭЛ, Е1856ЭЛ, Е1858ЭЛ

Характеристики входных сигналов преобразователей приведены в таблице 1.

Таблица 1

Примечание: * - Преобразователи измеряют частоту в диапазоне напряжения переменного тока (входного сигнала) от 50 до 500 В.

Характеристики выходных сигналов преобразователей приведены в таблице 2.

Таблица 2

Примечание: * - в скобках указаны значения выходного сигнала с учетом 1,5-кратной перегрузки измеренной величины

Пределы допускаемой основной приведенной погрешности преобразователей равны ± 0,5 %. Нормирующие значения приведены в таблице 2.

Пределы допускаемых дополнительных погрешностей преобразователей, вызванных изменением влияющих величин от нормальных значений, указанных в таблице 3, не превышают:

а)    ± 0,4 % - при изменении температуры окружающего воздуха на каждые 10 °С в диапазоне от до минус 40 °С до (20 ± 2) °С и от (20 ± 2) °С до плюс 50 °С;

б)    ± 0,5 % - при изменении относительной влажности воздуха от нормальной до 95 % при температуре плюс 35 °С;

в)    ± 0,5 % - при влиянии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении магнитного поля;

г)    ± 0,25 % - при изменении напряжения питания преобразователей от номинального значения 220 В до 85 или 253 В.

Значения напряжения питания преобразователей приведены в таблице 4.

Таблица 4

Потребляемая мощность, не более:

-    0,5 Вт от цепи входного сигнала (для параллельной цепи);

-    0,01 Вт от цепи входного сигнала (для последовательной цепи);

-    6 В-А от цепи питания.

Преобразователи имеют исполнение с дискретным выходом гальванически разделенным от остальных цепей, с коммутацией постоянного напряжения до 300 В и током до 100 мА или переменного напряжения до 200 В и током до 100 мА по каждому выходу.

Преобразователи имеют интерфейс RS485 для связи с внешними устройствами.

В преобразователе устанавливается сетевой адрес от 1 до 247 и скорость обмена: 4800, 9600, 19200, 38400 бит/с. Протокол обмена данными - MODBUS RTU.

Преобразователи имеют два цифровых семисегментных индикатора для отображения пунктов меню. Преобразователи имеют единичные светодиодные индикаторы для отображения информации (индикация работы интерфейса, индикация напряжения питания).

Г абаритные размеры, мм, не более:    24х 111x116;

Масса приборов, кг, не более    0,3;

Средняя наработка на отказ, ч,    200000;

Средний срок службы, не менее    20 лет.

Знак утверждения типа

Знак утверждения типа наносится на этикетку преобразователя, титульные листы Руководства по эксплуатации и паспорт преобразователя типографским способом.

Комплектность

В комплект поставки входят:

-    преобразователь (в соответствии с заказом)

1 шт.; 1 экз.; 1 экз.

-    паспорт

-    руководство по эксплуатации на партию преобразователей до 10 шт.

Поверка

осуществляется по разделу 4 «Методика поверки» документа 0ПЧ.140.328 «Преобразователи измерительные Е1854ЭЛ, Е1856ЭЛ, Е1858ЭЛ. Руководство по эксплуатации», утвержденного ФГУП «ВНИИМС» в октябре 2014 г.

Средства поверки: калибратор универсальный Н4-6 (Госреестр № 16690-13); частотомер универсальный 0БС-8010Н (Госреестр № 19818-00); магазин сопротивления Р4831 (Госреестр № 6332-77); амперметр цифровой 3010 (Госреестр № 27219-04).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации 0ПЧ.140.328.

Нормативные документы, устанавливающие требования к преобразователям измерительным Е1854ЭЛ, Е1856ЭЛ, Е1858ЭЛ

1.    ГОСТ 14014-91    Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

2.    ГОСТ 22261-94    Средства измерений электрических и магнитных величин. Общие технические условия.

3.    ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.

4.    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

5.    ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

6.    ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений

2    9

переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" —2^ 10 Гц.

7.    ГОСТ 8.022-91    ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 30 А.

8.    МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 — 1 • 106 Гц.

9. ТУ 25-7504.226-2014 Преобразователи измерительные Е1854ЭЛ, Е1856ЭЛ, Е1858ЭЛ.

Рекомендации к применению

- «выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании».
