| Номер в госреестре | 59810-15 |
| Наименование СИ | Весы электронные напольные |
| Обозначение типа СИ | DL, DB-H, ND, BW, EB, PB |
| Изготовитель | "CAS Corporation", Республика Корея |
| Год регистрации | 2015 |
| Срок свидетельства | 06.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные напольные DL, DB-H, ND, BW, EB, PB (далее весы) предназначены для определения массы различных грузов.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и терминала, где ГПУ, в свою очередь, состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

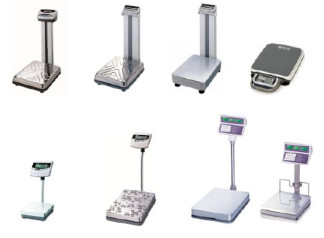

Общий вид весов представлен на рисунке 1.
BW (Max=6, 15, 30 кг)
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал, изменяющийся соответственно массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство предварительного задания массы тары (Т.2.7.5).
Весы снабжены следующей функцией:
- сигнализация о перегрузке весов;
- вычисление стоимости (только для весов EB).
Весы могут быть оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).
Питание весов осуществляется от сети через адаптер сетевого питания или от встроенного аккумулятора.
Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.
Обозначение модификаций весов DL имеет вид DL-X1, где:
Х1 - обозначение максимальной нагрузки (Max) в килограммах.
Обозначение модификаций весов DB-H имеет вид DB-X1H, где:
Х1 - обозначение максимальной нагрузки (Max) в килограммах.
Обозначение модификаций весов ND имеет вид ND-X1E, где:
Х1 - обозначение максимальной нагрузки (Max) в килограммах.
Обозначение модификаций весов BW имеет вид BW-X1X2X3, где:
Х1 - обозначение максимальной нагрузки (Max) в килограммах;
X2 - D (если присутствует) - дополнительно возможно питание от батарей;
- R (если присутствует) - дополнительно возможно питание от аккумуляторных батарей;
X3 - B (если присутствует) - подсветка дисплея.
Обозначение модификаций весов EB имеет вид EB-X1X2-X3X4, где:
X1 - W (если присутствует) - пылеводозащитное исполнение ГПУ по классу IP65;
X2 - S (если присутствует) - платформа уменьшенных размеров (280х280 мм);
X3 - обозначение максимальной нагрузки (Max) в килограммах;
X4 - L (если присутствует) - весы, не имеющие складывающейся индикаторной стойки.
Обозначение модификаций весов PB имеет вид PB-X1, где:
X1 - обозначение максимальной нагрузки (Max) в килограммах.
На маркировочной табличке весов указывают:
- обозначение модели весов;
- класс точности (III);
- значения Max, Min, e;
- торговую марку изготовителя или его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
- серийный номер;
- знак утверждения типа;
- идентификатор программного обеспечения.
Знак поверки в виде наклейки наносится на лицевую панель индикатора. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1
| Мо- дифи кации весов | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| DL | DL Firmware | 2.3, 2.4, 2.5 | |||
| DB-H | DB-H Firmware | 2.17, 2.20, 2.21 | |||
| ND | ND Firmware | 2.17, 2.20, 2.21 | |||
| BW | BW Firmware | 1.01, 1.02, 1.03 | |||
| EB | EB Firmware | 2.18, 2.20, 2.21 | |||
| PB | PB Firmware | 2.18, 2.19, 2.20 |
лист № 4 всего листов 9
• Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Таблица 2 - Метрологические характеристики модификации DL
| Метрологическая характеристика | Обозначение модификаций | |||
| DL-60 | DL-100 | DL-150 | DL-200 | |
| Класс точности по ГОСТ OIML R 76-1-2011 | III | III | III | III |
| Максимальная нагрузка, Max, кг | 60 | 100 | 150 | 200 |
| Минимальная нагрузка, Min, кг | 0,4 | 1 | 1 | 2 |
| Поверочный интервал е, и действительная цена деления, d, e=d, г | 20 | 50 | 50 | 100 |
| Число поверочных делений (n) | 3000 | 2000 | 3000 | 2000 |
| Пределы допускаемой погрешности при первичной поверке 0<да<500е 500е<да< 2000е 2000е<да< 10000е | ±0,5е ±1е ±1,5е | |||
| Диапазон уравновешивания тары | 100% Max | 100% Max | 100% Max | 100% Max |
| Г абаритные размеры, мм | 410 х 64 | Ю х 750 | ||
| Масса, кг | 12 | |||
Таблица 3 - Метрологические характеристики модификации DB-H
| Метрологическая характеристика | Обозначение модификаций | ||
| DB-60H | DB-150H | DB-200H | |
| Класс точности по ГОСТ OIML R 76-1-2011 | III | III | III |
| Максимальная нагрузка, Max1/ Max2, кг | 30/60 | 60/150 | 100/200 |
| Минимальная нагрузка, Min, кг | 0,2 | 0,4 | 1 |
| Поверочный интервал е, и действительная цена деления, d, e1=d1/e2=d2, г | 10/20 | 20/50 | 50/100 |
| Число поверочных делений (n i/ni) | 3000/3000 | 3000/3000 | 2000/2000 |
| Пределы допускаемой погрешности при первичной поверке 0<да<500е 500е<да< 2000е 2000е<да<10000е | ±0,5е ±1е ±1,5е | ||
| Диапазон уравновешива | 50% Max | 50% Max | 50% Max |
| ния тары | |||
| Г абаритные размеры, мм | 410 х 680 х 750 | ||
| Масса, кг | 14 | ||
Таблица 4 - Метрологические характеристики модификации ND
| Метрологическая характеристика | Обозначение модификаций |
| ND-300E | |
| Класс точности по ГОСТ OIML R 76-1-2011 | III |
| Максимальная нагрузка, Max1/ Max2, кг | 150/300 |
| Минимальная нагрузка, Min, кг | 1 |
| Поверочный интервал е, и действительная цена деления, d, e1=d1/e2=d2, г | 50/100 |
| Число поверочных делений (n i/ni) | 3000/3000 |
| Пределы допускаемой погрешности при первичной поверке 0<да<500е 500е<да< 2000е 2000е<да< 10000е | ±0,5е ±1е ±1,5е |
| Диапазон уравновешивания тары | 50% Max |
| Г абаритные размеры, мм | 570 х 860 х 410 |
| Масса, кг | 30 |
Таблица 5 - Метрологические характеристики модификации BW
| Метрологическая характеристика | Обозначение модификаций | |||||
| BW-06 | BW-15 | BW-30 | BW-60 | BW-150 | BW-500 | |
| Класс точности по ГОСТ OIML R 76-1-2011 | III | III | III | III | III | III |
| Максимальная нагрузка, Max, кг | 6 | 15 | 30 | 60 | 150 | 500 |
| Минимальная нагрузка, Min, кг | 0,04 | 0,1 | 0,2 | 0,4 | 1 | 4 |
| Поверочный интервал е, и действительная цена деления, d, e=d, г | 2 | 5 | 10 | 20 | 50 | 200 |
| Число поверочных делений (n) | 3000 | 3000 | 3000 | 3000 | 3000 | 2500 |
| Пределы допускаемой погрешности при первичной поверке 0<да<500е 500е<да< 2000е 2000е<да< 10000е | ±0,5е ±1е ±1,5е | |||||
| Диапазон уравновешивания тары | 100% Max | 100% Max | 100% Max | 100% Max | 100% Max | 100% Max |
| Г абаритные размеры, мм | 280 х 380 х 540 | 410 х 660 х 750 | 455 х 760 х 750 | |||
| Масса, кг | 6 | 15 | 26 | |||
Таблица 6 - Метрологические характеристики модификации EB
| Метрологическая характеристика | Обозначение модификаций | |
| EB-60 | EB-150 | |
| Класс точности по ГОСТ OIML R 76-1-2011 | III | III |
| Максимальная нагрузка, Max1/ Max2, кг | 30/60 | 60/150 |
| Минимальная нагрузка, Min, кг | 0,2 | 0,4 |
| Поверочный интервал е, и действительная цена деления, d, e1=d1/e2=d2, г | 10/20 | 20/50 |
| Число поверочных делений (n i/ni) | 3000/3000 | 3000/3000 |
| Пределы допускаемой погрешности при первичной поверке 0<да<500е 500е<да< 2000е 2000е<да< 10000е | ±0,5е ±1е ±1,5е | |
| Диапазон уравновешивания тары, кг | 50% Max | 50% Max |
| Габаритные размеры, мм EB EB-L | 350 x 470 x 584 425 x 675 x 755 | |
| Масса, кг EB EB-L | 15 16 | |
Таблица 7 - Метрологические характеристики модификации PB
| Метрологическая характеристика | Обозначение модификаций | |||
| PB-30 | PB-60 | PB-150 | PB-200 | |
| Класс точности по ГОСТ OIML R 76-1-2011 | III | III | III | III |
| Максимальная нагрузка, Max1/ Max2, кг | 15/30 | 30/60 | 60/150 | 100/200 |
| Минимальная нагрузка, Min, кг | 0,1 | 0,2 | 0,4 | 1 |
| Поверочный интервал е, и действительная цена деления, d, e1=d1/e2=d2, г | 5/10 | 10/20 | 20/50 | 50/100 |
| Число поверочных делений (n j/n2) | 3000/3000 | 3000/3000 | 3000/3000 | 2000/2000 |
| Пределы допускаемой погрешности при первичной поверке 0<да<500е 500е<да< 2000е 2000е<да< 10000е | ±0,5е ±1е ±1,5е | |||
| Диапазон уравновешивания тары | 50% Max | 50% Max | 50% Max | 50% Max |
| Г абаритные размеры, мм | 315 x 611 x 65 | |||
| Масса, кг | 6,5 | |||
Электрическое питание от сети переменного тока с параметрами:
напряжение, В.......................................................................................от 187 до 242
частота, Гц...............................................................................................от 49 до 51
Электрическое питание от батарей с параметрами:
напряжение, В (для модификаций DL и BW-X1DX3)...................................................9
Электрическое питание от аккумуляторных батарей с параметрами:
напряжение, В (для модификации BW-X1RX3).........................................................7,2
Электрическое питание от встроенного аккумулятора с параметрами:
напряжение, В (для модификаций EB и PB)...............................................................6
Диапазон температуры (п. 3.9.2.2 ГОСТ OIML R 76-1-2011),
°С........................................................................................от минус 10 до плюс 40
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
1. Весы....................................................................................................1 шт.
2. Адаптер сетевого питания (кроме модификаций DB-H и ND)..............................1 шт.
3. Руководство по эксплуатации.....................................................................1 шт.
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности М1 по OIML R 1111-2009.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 3 (для модификаций DL, DB-H, ND), в разделе 2.2 (для модификации BW), в разделе 4.2 (для модификации EB), в разделе 4.4 (для модификации PB).
Измерение массы на весах проводится согласно разделу 8 «Использование по назначению» документа «Весы электронные напольные DL. Руководство по эксплуатации», разделу 7 «Использование по назначению» документов «Весы электронные напольные DB-H. Руководство по эксплуатации», «Весы электронные напольные ND. Руководство по эксплуатации», разделу 6 «Использование по назначению» документов «Весы электронные напольные BW. Руководство по эксплуатации», «Весы электронные напольные EB. Руководство по эксплуатации», «Весы электронные напольные PB. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам электронным напольным DL, DB-H, ND, BW, EB, PB
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
- осуществление деятельности в области охраны окружающей среды;
- осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- осуществление торговли;
- выполнение государственных учетных операций;
- оказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторами связи;
- проведение банковских, налоговых и таможенных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
- проведение официальных спортивных соревнований, обеспечение подготовки спортсменов высокого класса;
- выполнение поручений суда, органов прокуратуры, государственных органов исполнительной власти;
- осуществление мероприятий государственного контроля (надзора).
