| Номер в госреестре | 59814-15 |
| Наименование СИ | Трансформаторы напряжения антирезонансные трехфазные |
| Обозначение типа СИ | НАЛИ-НТЗ-6, НАЛИ-НТЗ-10 |
| Изготовитель | ООО "Невский Трансформаторный Завод "Волхов", г.Великий Новгород |
| Год регистрации | 2015 |
| Срок свидетельства | 06.02.2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ-6, НАЛИ-НТЗ-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты с номинальным напряжением 6 и 10 кВ с неэффективно заземленной нейтралью.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения НАЛИ-НТЗ-6, НАЛИ-НТЗ-10 - трехфазные, антирезонансные, электромагнитные, с литой изоляцией, с возможностью контроля изоляции сети.

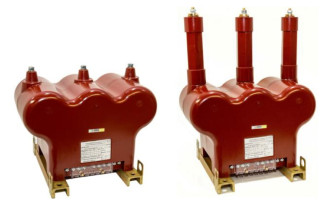

Трансформаторы выпускаются в виде двух модификаций, отличающихся рабочим напряжением. Также трансформаторы имеют два конструктивных исполнения: без предохранительного устройства и с предохранительным устройством (исполнение «-01»).
Трансформаторы изготавливаются в виде опорной конструкции. Выводы первичной обмотки «А», «В», «С» расположены на верхней поверхности трансформатора. Заземляемый вывод «Х» и выводы вторичных обмотки расположены в нижней части трансформатора. Трансформаторы конструктивного исполнения «-01» имеют съемные предохранительные устройства с рабочим напряжением до 10 кВ, током срабатывания 0,5 - 0,8 А, которые монтируются на выводы «А», «В», «С» первичной обмотки трансформатора.
Активная часть трансформатора состоит из двух трансформаторов, залитых в одном корпусе. Первый трансформатор - трансформатор прямой последовательности (ТПП) -трехфазный трехстержневой, второй - трансформатор нулевой последовательности (ТНП) -однофазный двухстержневый.
Выводы вторичных обмоток трансформаторов выполнены в виде винтов М6 и расположены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой.
Корпус трансформаторов выполнен в виде блока, отлитого из компаунда на основе эпоксидной смолы, обеспечивающем главную изоляцию и защиту обмоток от климатических и механических воздействий.
На боковой стенке корпуса трансформаторов размещена табличка технических данных.
На опорных швеллерах, образующих установочную раму трансформатора, имеются четыре отверстия диаметром 14 мм, предназначенные для крепления трансформатора в ячейке комплектного распределительного устройства (КРУ(Н)) или на месте установки.
Трансформаторы предназначены для установки в шкафы КРУ(Н) и другие электроустановки и являются комплектующими изделиями.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям. Допускается замена предохранительных устройств в случае их срабатывания.
Таблица 1 - Характеристики трансформаторов напряжения НАЛИ-НТЗ-6, НАЛИ-НТЗ-10
| Наименование параметра | Значение параметра | |
| НАЛИ-НТЗ-6 | НАЛИ-НТЗ-10 | |
| Класс напряжения, кВ | 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 7,2 | 12 |
| Номинальное напряжение первичной обмотки, кВ | 6 | 10 |
| Номинальное напряжение первой основной вторичной обмотки (a1; в1; с1), В | 100 | |
| Номинальное напряжение второй основной вторичной обмотки (a2; в2; с2; о2), В | 100 | |
| Номинальное напряжение дополнительной вторичной обмотки (ад; хд), В | 100 | |
| Класс точности основных вторичных обмоток в диапазоне нагрузок 0,0 ^ 1,0 Бном: первой основной вторичной обмотки (a1; в1; с1) второй основной вторичной обмотки (a2; в2; с2; о2) | 0,2 0,5 | |
| Классы точности дополнительной вторичной обмотки (ад; хд) | 3Р | |
| Номинальные междуфазные трехфазные мощности основных вторичных обмоток, В-А при их одновременной нагрузке при cos ф=0,8: первой основной вторичной обмотки (a1; в1; с1) второй основной вторичной обмотки (a2; в2; с2; о2) | 30 60 | |
| Наименование параметра | Значение параметра | |
| НАЛИ-НТЗ-6 | НАЛИ-НТЗ-10 | |
| Номинальная мощность дополнительной вторичной обмотки (ад; хд) при однофазном замыкании на землю, В-А | 30 | |
| Напряжение на выводах дополнительной вторичной обмотки (ад; хд), В: при симметричном режиме работы сети при замыкании одной из фаз на землю | < 3 100 | |
| Предельная мощность вне класса точности, В-А: первичной обмотки первой основной вторичной обмотки (a1; в1; с1) второй основной вторичной обмотки (a2; в2; с2; о2) дополнительной вторичной обмотки (ад; хд) | 1000 450 450 100 | |
| Номинальная частота напряжения питающей сети, Гц | 50 | |
| Схема и группа соединения обмоток | Ун/У/Ун/п-0 | |
| Габаритные размеры, мм (длинахширинахвысота) | 429x360x360 | |
| Масса, кг: без предохранительных устройств с предохранительными устройствами | 74 78 | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ2 в диапазоне рабочих температур от минус 60 до плюс 55 °С; Т2 в диапазоне рабочих температур от минус 10 до плюс 60 °С | |
| Средний срок службы трансформатора, не менее, лет | 30 | |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Трансформатор 1 шт.
Паспорт 1 экз.
Руководство по эксплуатации согласно заказу (не менее 1 экз. на
12 трансформаторов).
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (Госреестр № 5811-06); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР3025 (Госреестр № 22808-07).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации
0.НТЗ.142.029 РЭ.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения антирезонансным трехфазным НАЛИ-НТЗ-6, НАЛИ-НТЗ-10
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ.
3. ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
4. ТУ 3414-010-30425794-2014 Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ-6, НАЛИ-НТЗ-10. Технические условия.
- «учет количества энергоресурсов».
