Номер в госреестре | 59815-15 |
Наименование СИ | Счетчики электронные |
Обозначение типа СИ | BINOM334i |
Изготовитель | ЗАО "Вабтэк", г. Санкт-Петербург |
Год регистрации | 2015 |
Срок свидетельства | 06.02.2020 |
МПИ (интервал между поверками) | 12 лет |
Описание типа | скачать |
Методика поверки | скачать |
Счетчики электронные «BINOM334i» (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, измерений, вычислений и оценки соответствия нормам показателей качества электрической энергии в соответствии с ГОСТ Р 8.655-2009, ГОСТ 30804.4.30-2013 (класс А), ГОСТ 30804.4.7-2013 (класс I), ГОСТ Р 51317.4.15-2012, ГОСТ 32144-2013 и ГОСТ 32145-2013, измерений параметров, напряжения, тока, углов фазовых сдвигов, электрической мощности, частоты в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях и системах электроснабжения переменного тока; хранения и представления текущих и архивных данных на встроенном WEB-сервере и индикаторе; передачи данных по различным каналам связи с использованием стандартных протоколов информационного обмена.
Принцип действия счетчика основан на измерении мгновенных значений сигналов тока и напряжения и их дальнейшей математической обработке, основанной на быстром преобразовании Фурье.
Конструкция счетчика построена по модульному принципу: основной модуль включающий микропроцессорные узлы, разделительные измерительные трансформаторы тока, делители напряжения, АЦП, узлы часов реального времени, интерфейсов, памяти, питания, модуль индикатора и клавиатуры, модуль дополнительного интерфейса и карты памяти. Модули размещены в корпусе, выполненном из ударопрочного и огнестойкого поликарбоната.
Счетчики предназначены для автономной работы и для работы в составе автоматизированных систем: автоматизированных информационно-измерительных систем коммерческого и технического учета электроэнергии (АИИС КУ/ТУЭ), систем мониторинга и управления качеством электроэнергии (СМиУКЭ), систем сбора и передачи информации (ССПИ), автоматизированных систем диспетчерско-технологического контроля и управления (АСДТУ), автоматизированных систем управления технологическими процессами (АСУ ТП) и др.
Счетчики позволяют измерять и вычислять:
- фазный ток, фазное и междуфазное (линейное) напряжение, частоту;
- фазную и трехфазную мощность (активную, реактивную, полную);
-углы фазовых сдвигов между фазными токами, фазными напряжениями, напряжением и током фаз; коэффициенты мощности;
-симметричные составляющие тока, напряжения, мощности прямой обратной и нулевой последовательностей, коэффициенты несимметрии, углы фазовых сдвигов;
-гармонические составляющие тока, напряжения, мощности, углов фазовых сдвигов (на основе гармонических подгрупп до 50-го порядка);
-интергармонические составляющие напряжения (на основе центрированных интергармонических подгрупп до 49-го порядка);
- показатели качества электрической энергии (ПКЭ), измеренные в соответствии с методами ГОСТ 30804.4.30-2013 (класс характеристик процесса измерений А), ГОСТ 30804.4.7-2013 (класс I), ГОСТ Р 51317.4.15-2012: установившееся отклонение напряжения, положительное и отрицательное отклонение напряжения, отклонение частоты, коэффициенты несимметрии напряжения по обратной и нулевой последовательности, коэффициенты гармонических и интергармонических составляющих напряжения, суммарные коэффициенты гармонических составляющих напряжения, длительность и глубину провалов напряжения, длительность и коэффициент временного перенапряжения, длительность и глубину прерывания
Всего листов 16
напряжения, кратковременную и длительную дозы фликера; результаты статистической оценки соответствия ПКЭ нормам, установленным ГОСТ 32144-2013;
- активную энергию по ГОСТ 31819.22-2012 для класса 0,2S и реактивную энергию в соответствии с требованиями, установленными в ГОСТ 31819.23-2012, по классу точности 0,5, в прямом и в обратном направлениях суммарно, по четырем тарифным зонам и вне тарифов с учетом выходных и праздничных дней, по двум независимым интервалам учета (энергию общую, прямой последовательности и основной частоты);
- активную и реактивную энергию потерь в прямом и в обратном направлениях суммарно, по четырем тарифным зонам и вне тарифов с учетом выходных и праздничных дней, по двум независимым интервалам учета.
Счетчик имеет встроенный WEB-сервер, позволяющий просматривать результаты измерений, вычислений, статистического анализа в виде схем, таблиц, графиков, диаграмм, протоколов. В счетчике реализовано формирование протокола испытаний электрической энергии, выполненного по рекомендациям ГОСТ 32145-2013.
Для хранения данных при отсутствии питания в счетчике предусмотрена энергонезависимая память и встроенная карта памяти microSD.
На лицевой панели счетчика расположены: индикатор для отображения результатов измерений, включая данные архивов, клавиатура, кнопки управления, светодиодные индикаторы питания и работы счетчика, индикаторы учета, оптический порт для обмена данными с внешними устройствами (компьютером) и вспомогательной информации.
В нижней части корпуса счетчика под съемной крышкой расположены зажимной разъем для подключения к измерительным цепям тока и напряжения, разъемы для подключения интерфейсных линий RS-485 и Ethernet, разъем питания.
Для предотвращения несанкционированного доступа все места внешних подключений счетчика защищены пломбируемым кожухом и крышками. Предусмотрен электронный датчик вскрытия крышки зажимов. Кожух пломбируется клеймом поверителя, крышка зажимов -эксплуатирующей или проверяющей организацией.
Счетчики выпускаются в нескольких модификациях, отличающихся номинальным значением измеряемой силы тока, напряжения и конструктивным исполнением.
Структура условного обозначения модификации счетчиков:
Счетчик электронный «BINOM334i Ui Ii i »
t t t t 1 2 3 4
где:
1 - наименование;
2 - номинальное напряжение (фазное):
- 3.57 - для счетчиков 57,7/100 В;
- 3.220 - для счетчиков 220/380 В;
3 - номинальный ток в амперах:
- 3.5 - для счетчика, предназначенного для подключения к трансформаторам тока с номинальным вторичным током 5 А;
- 3.1 - для счетчика, предназначенного для подключения к трансформаторам тока с номинальным вторичным током 1 А.
4 - дополнительные интерфейсы и опции:
- нет символа - обозначает наличие дополнительного Ethernet разъема и microSD;
- L - без дополнительного Ethernet разъема и microSD - (late).
Типы выпускаемых счетчиков имеют одинаковые метрологические характеристики, единое конструктивное исполнение частей, определяющих эти характеристики. Варианты исполнения счетчиков по модификациям и номинальным значениям входных сигналов приведены в таблице 1.
Вариант исполнения | нл Наименование | Номинальное значение входных сигналов | Интерфейсы | microSD | Темпера турное исполнение | Питание | |||
Ток ОномХ А | Напряжение (ЦномХ В | RS-485 | Оптопорт | Ethernet | |||||
1 | BINOM334iU3.57I3.5L | 3^5 | 3-57,7 1)/100 | + | + | -25 + 45 | осн/рез | ||
2 | BINOM334iU3.57I3.1L | 3-1 | 3-57,7 1)/100 | + | + | -25 + 45 | осн/рез | ||
3 | BIN0M334iU3.220I3.5L | 3-5 | 3^220/380 1) | + | + | -25 + 45 | осн/рез | ||
4 | BIN0M334iU3.220I3.1L | 3-1 | 3 •220/380 1) | + | + | -25 + 45 | осн/рез | ||
5 | BIN0M334iU3.57I3.5 | 3-5 | 3^ 57,7 1)/100 | + | + | + | + | -25 + 45 | осн/рез |
6 | BIN0M334iU3.57I3.1 | 3-1 | 3-57,7 1)/100 | + | + | + | + | -25 + 45 | осн/рез |
7 | BIN0M334iU3.220I3.5 | 3-5 | 3 •220/380 1) | + | + | + | + | -25 + 45 | осн/рез |
8 | BIN0M334iU3.220I3.1 | 3-1 | 3 •220/380 1) | + | + | + | + | -25 + 45 | осн/рез |
1) - Т | Ъчные значения входных сигналов Uном (В) - 57,735 и 381,051. |

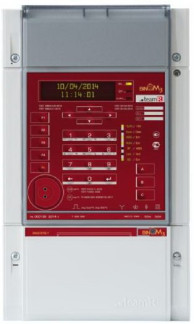

Внешний вид счетчика и место опломбирования после поверки представлены на рисунке 1. Пломбирование осуществляется в виде оттиска на специальной мастике на винте крепления кожуха счетчика.
место для нанесения оттиска клейма поверителя
Всего листов 16
Программное обеспечение счетчика «BINOM334i» является встроенным и выполняет функции:
- получения и обработки результатов измерений (метрологически значимая часть),
- управления режимами работы счетчиков,
- представления результатов измерений, вычислений, статистического анализа на цифровом индикаторе, встроенном WEB-сервере в виде таблиц, схем, графиков, диаграмм,
- обеспечения информационного обмена с другими устройствами по стандартным протоколам.
Результаты измерений и расчетов индицируются на цифровом индикаторе и компьютере. Счетчики оснащены выходом Ethernet, RS-485 и оптопортом для подключения внешних устройств, обмен с которыми осуществляется по протоколам в соответствии с ГОСТ Р МЭК 870-5-104-2004 и ГОСТ Р МЭК 870-5-101-2006.
По своей структуре ПО счетчика разделено на метрологически значимую (первые два числа в номере версии ПО) и метрологически незначимую (вторые два числа в номере версии ПО) части, которые объединены в одном исполняемом файле, имеющем единую контрольную сумму и записывающемся в счетчик на стадии его производства.
Идентификационные данные программного обеспечения счетчика указаны в таблице 2.
Таблица 2
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | BINOM334i |
Номер версии (идентификационный номер) ПО | 1.01.хх.хх 1) |
Цифровой идентификатор ПО | 0хА723 2) (CRC16) |
Другие идентификационные данные (если имеются) | не имеются |
1) - в явном виде указана версия метрологически значимой части. Специальными символами хх.хх заменены элементы в обозначении версии, отвечающие за метрологически незначимую часть. 2) - для версии 1.01.01.18. |
Версия программного обеспечения счетчиков должна быть не ниже версии, приведенной в таблице 2, и она должна быть указана вместе с цифровым идентификатором в паспорте счетчика.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню по Р 50.2.077-2014 - «высокий».
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Основные метрологические и технические характеристики счетчиков приведены в таблице 3. Таблица 3
Наименование характеристики | Значение | Примечание |
Класс точности - по активной энергии - по реактивной энергии | 0,2S 0,5 | ГОСТ 31819.22-2012 ТУ 4228-004-80508103-2014 |
Дополнительные погрешности, вызываемые изменением влияющих величин, измерения: - активной энергии - реактивной энергии | Не превосходят пределов, установленных ГОСТ 31819.22-2012 ТУ 4228-004-80508103-2014 | |
Номинальные напряжения, В Рабочий диапазон напряжения в % от номинального | 57,7/100; 220/380; ± 20 | Фазное/междуфазное Для измерений энергии |
Всего листов 16
Время усреднения при измерении приращения энергии (интервал учета), мин | 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 | |
Частота сети, Г ц | 42,5 - 57,5 | Номинальная частота 50 Гц |
Номинальные (максимальные) токи, А | 5 (10), 1 (2) | |
Стартовый ток (чувствительность), % | 0,001 им | По отношению к номинальному току |
Мощность, потребляемая по цепям напряжения, Вт, не более | 0,35 | |
Мощность, потребляемая по цепям тока, В А, не более | 0,1 | |
Мощность, потребляемая по цепи питания, В А, не более | 5 | |
Пределы допускаемой абсолютной погрешности хода внутренних часов включенного счетчика, с/сутки, не более | ± 0,5 | |
Погрешность установки времени при приеме метки синхронизации, мкс, не более | 5 | По протоколам обмена: - ГОСТ Р МЭК 60870-5-101-2006 - ГОСТ Р МЭК 60870-5-104-2004, - NMEA |
Пределы допускаемой абсолютной погрешности хода часов без питания, с/сутки, не более | ± 1,5 | Продолжительность хода часов зависит от встроенного источника питания часов |
Количество сохраняемых временных срезов первого профиля нагрузки, не менее, шт. | 16 384 | Глубина хранения 340 суток при 30-ти минутном интервале усреднения |
Количество сохраняемых временных срезов второго профиля нагрузки, не менее, шт. | 10 922 | Г лубина хранения 22 суток при 3-х минутном интервале усреднения |
Количество сохраняемых показаний счетчиков энергии на начало суток по четырем тарифам и суммарно, не менее, шт. | 1 787 | Г лубина хранения энергии за сутки, за месяц и нарастающим итогом 4,5 года |
Число записей в «Журнале событий», шт., не более в «Журнале АТС», шт., не более | 65 535 16 384 | |
Время хранения данных об учтенной энергии при отключенном питании, лет | 10 | |
Скорость обмена данными по интерфейсам: RS-485, кбит , не более Ethernet, Мбит, не более | 460,8 100 | |
Поддерживаемые протоколы обмена | ГОСТ Р МЭК 60870-5-101-2006 ГОСТ Р МЭК 60870-5-104-2004 | |
Скорость обмена данными через оптопорт, бод | 115 200 | |
Количество импульсных выходов | 1 | |
Количество импульсных входов | 1 | |
Постоянная счетчика по импульсному поверочному выходу, имп/кВтч (кварч) | от 1800000 до 36000000 | В зависимости от варианта исполнения |
Всего листов 16
Дополнительные погрешности, вызываемые изменением влияющих величин, измерения: - активной энергии - реактивной энергии | Не превосходят пределов, установленных ГОСТ 31819.22-2012 ТУ 4228-004-80508103-2014 | |
Защита от несанкционированного доступа: - Пароли счетчика - для доступа к WEB-серверу счетчика - Пломбирование - Электронные датчики вскрытия крышки зажимов (клеммной крышки) | Есть Есть Есть | |
Степень защиты корпуса | IP 51 | Счетчик предназначен для внутренней установки |
Масса, кг, не более | 2,0 | |
Г абариты (высота х ширина х толщина), мм, не более | 278х166х90 | |
Средняя наработка до отказа, ч, не менее | 150 000 | |
Срок службы, лет | 30 |
Перечень параметров электрической сети, измеряемых на основных интервалах времени (10 периодов основной частоты в системах электроснабжения частотой 50 Гц), диапазон измерений и пределы допускаемой основной погрешности приведены в Таблице 4.
Пределы допускаемой основной погрешности при измерении частоты, параметров напряжения и ПКЭ, указанных в таблицах 4 и 5, установлены для диапазонов значений влияющих величин по ГОСТ 30804.4.30-2013, если не указано иное.
Пределы допускаемой основной погрешности при измерении параметров тока, углов фазового сдвига и мощности установлены для диапазонов значений влияющих величин, равных диапазонам измерений соответствующих измеряемых параметров, указанных в таблице 4, если не указано иное.
Таблица 4
№ | Измеряемый параметр | Диапазон измерений | Пределы допускаемой погрешности |
Параметр | ры частоты | ||
1 | Частота (f), Гц | 42,5 - 57,5 | ± 0,01 (А) |
Параметры напряжения | |||
2 | Среднеквадратическое значение фазного напряжения (UA, UB, UC) 1) и среднее (U^p)2), В | (0,1 - 2) ^ом | ± (0,2+0,04 • ^ном/Ц-11) (5) |
3 | Среднеквадратическое значение междуфазного напряжения (UAB, UBC, UCA) 1) и среднее (^ф cp) 2), В | (0,1 - 2) ^ом мф3) | t (0,2+0,04•|Uном мф/U мф-1|) (5 |
4 | Среднеквадратическое значение напряжения прямой (U1), обратной (U2) и нулевой (U0) последовательности4^ В | (0,1 - 2) ^ом 5) | ± (0,2+0,04 • ^ном/U 1-11) (5) 7) ± 0,2(у) |
5 | Коэффициент несимметрии напряжения по нулевой последовательности (K0U), % | 0 - 20 6) | ± 0,15 (А) |
6 | Коэффициент несимметрии напряжения по обратной последовательности (K2U), % | 0 - 20 6) | ± 0,15 (А) |
7 | Среднеквадратическое значение фазного напряжения основной частоты (UA(1^ UB(1b UC(1)X В | (0,1 - 2) ^ом | ± (0,2+0,04 • |Uном/U-11) (5) |
8 | Среднеквадратическое значение гармонической составляющей фазного напряжения порядка n (UA(n), UB(n), Uc(n)) ,(n = 2.50), В | от 0,0005№ом до 0,5Шом | ±0,05 (g) д ля U(n) < 1% Uном ±5% (5) для U(n) >1% Uном |
Всего листов 16
9 | Коэффициент гармонической составляющей фазного напряжения порядка n (KuA(n), KuB(n), Kuc(n)) , (n = 2.50), % | 0,05 до 50 | ±0,05(А) для Ku(n)< 1% ±5% (5) для KU(n) > 1% |
10 | Суммарный коэффициент гармонических составляющих фазного напряжения (KuA, KuB, Kuc) 16), % | 0,1 -50 | ±0,15 (А) для Ku < 3% ±5 % (5) для Ku > 3% |
11 | Среднеквадратическое значение интергармонической составляющей фазного напряжения порядка n (UAisg (nb UBisg (n), UCisg (n)) (n = 0-. -49X В | от 0,0005 №ом до 0,5 Шом | ±0,05 (g) для Uisg(n) < 1% U™ ±5% (5) для U^n) > 1% UHом |
12 | Коэффицент интергармонической составляющей фазного напряжения порядка n ( KuAisg (n), KuBisg (n), Kucisg (n)), (n = 0.49), % | 0,05 до 50 | ±0,05 (А) для Kuisgn) < 1% ±5% (5) для Kusgn) > 1% |
13 | Среднеквадратическое значение междуфазного напряжения основной частоты (uab(1), ubc(1), ucA(1)), В | (0,1 - 2) ^ом мф3) | ± (0,2+0,04•|Uном мф/имф-1!) (5) |
14 | Среднеквадратическое значение гармонической составляющей междуфазного напряжения порядка n (UAВ(n), uBO(n), UcА(n)) ,(n = 2.50), В | от 0,0005№ом до 0,5Uном | ±0,05 (g) U(n) < 1% U ном мф ±5% (5) для U(n) > 1% Uном мф |
15 | Коэффициент гармонической составляющей междуфазного напряжения порядка n (KUAВ(n), KUBС(n), KUCА(n)) ,(n = 2 -. .50) % | 0,05 до 50 | ±0,05 (А) для Ku(n) < 1% ±5% (5) для KU(n) > 1% |
16 | Суммарный коэффициент гармонических составляющих междуфазного напряжения (KuAB, KuBC, KuCA), % | 0,1 -50 | ±0,15 (А) для Ku < 3% ±5 % (5) для Ku > 3% |
17 | Среднеквадратическое значение интергармонической составляющей междуфазного напряжения порядка n (UABisg (nb UBCisg (n), UCAisg (n)) ,(n = 0-. .49X В | от 0,0005 №ом до 0,5 Шом | ±0,05% (g) для Uisg(n) < 1% Цном мф ±5% (5) для Uisg(n) > 1% Ц^ном мф |
18 | Коэффициент интергармонической составляющей междуфазного напряжения порядка n( KUABisg (n> KUBCisg (n), KUCAisg (n)), (n = 0.49), % | 0,05 до 50 | ±0,05% (А) для Kusgn) < 1% ±5%(5) для Kusgn) > 1% |
19 | Отрицательное отклонение фазного напряжения (5UA(_), 5UB (.), 5UC (-)) , % | 0 - 90 | ± 0,2 (Д) |
20 | Положительное отклонение фазного напряжения (5Ua(+), 5Ub (+), 5Uc (+)) , % | 0 - 100 | ± 0,2 (Д) |
21 | Отрицательное отклонение междуфазного напряжения (5U ab (-), 5Ubc й, 5U ca(-)) , % | 0 - 90 | ± 0,2 (Д) |
22 | Положительное отклонение междуфазного напряжения (5Uab (+), 5Ubc (+), 5Uga(+)) , % | 0 - 100 | ± 0,2 (Д) |
23 | У становившееся отклонение напряжения (5UV), % | - 20 - +20 | ± 0,2 (Д) |
Параметры тока | |||
24 | Среднеквадратическое значение фазного тока (U, Iв, Io) и среднее (Iср) 2), А | (0,01 - 2) ^ом | ± (0,2+0,025 • ^ном/I-11) (5) |
25 | Среднеквадратическое значение тока прямой (I1), обратной (I2) и нулевой (I0) последовательности 4), А | (0,01 - 2) ^ | ± 0,2 (g) 9) ± (0,2+0,025-|WI1-1|) (5) 10) |
26 | Коэффициент несимметрии тока по нулевой последовательности (K0i), % | 0 - 50 | ±0,3(А) 0,05•Iном < I < 2Тном |
Всего листов 16
27 | Коэффициент несимметрии тока по обратной последовательности (K2i), % | 0 - 50 | ±0,3(А) 0,05•Iном < I < 2Тном |
28 | Среднеквадратическое значение фазного тока основной частоты (IA(1), IB(1), Icm), А | (0,01 - 2) ^ом | ± (0,2+0,025 • ^ном/I-11) (5) |
29 | Среднеквадратическое значение гармонической составляющей фазного тока порядка n (IA(n), IB(n), Ic(n)),(n = 2.50), А | от 0,0005!ном до 0,5!ном | ±0,05 (g) для I(n) <1% Iном ±5% (5) д ля In) >1% ^ом |
30 | Коэффициент гармонической составляющей фазного тока порядка n (KIA(n), KIB(n), KIC(n)), (n = 2 -. .50) % | 0,05 до 50 | ±0,05 (А) для KI(n) < 1% ±5% (5) для KI(n) > 1% |
31 | Суммарный коэффициент гармонических составляющих фазного тока (KIA, KIB, KIC), % | 0,1 - 60 | ±0,15 (А) для Ki < 3% ±5 % (5) для Ki > 3% |
32 | Среднеквадратическое значение интергармонической составляющей фазного тока порядка n (IAisg (n), IBisg (n), ICisg (n)), (n = 0-. .49) А | от 0,0005!ном до 0,5 !ном | ±0,05 (g) для Iisg(n) < 1% ^ом ±5% (5) для Iisg(n) > 1% Iном |
33 | Коэффицент интергармонической составляющей фазного тока порядка n ( KIAisg(nb ^Bisgfa^ KICisg(n)),(n = 0 -. .49Х % | 0,05 до 50 | ±0,05 (А) для Knsg(n) < 1% ±5% (5) для KIisg(n) > 1% |
Параметры углов фазовых сдвигов | |||
34 | Угол фазового сдвига между фазными напряжениями основной частоты (9uab(1), 9ubc(1), 9uca(1)), ° | От-180° до +180° | ± 0,2 (Д) 6) |
35 | Угол фазового сдвига между фазным напряжением и током основной частоты ^UIAdb фUIB(1), фUIC(1)), ° | От -180° до +180° | ± 0,5 (Д) 0,Пном < I < 2Iном ± 5 (Д) 0,0Пном < I < 0,Пном |
36 | Угол фазового сдвига между фазным напряжением и током гармонической составляющей порядка n (Фша(п), 9uIB(n), фшод), (n = 2.50), ° | От -180° до +180° | ± 3 (Д) 0,5Iном < I < 2IноM, KI(n)> 5%, KU(n)> 5% ± 5 (Д) 0,5^ < I < 2^ 1%<KI(n)<5%, 1%<Ku(n)<5% ± 5 (Д) 0,Пном < I < 0,5^, KI(n)> 5%, Ku(n)> 5% |
37 | Угол фазового сдвига между напряжением и током прямой (фши), нулевой (фи0ю) и обратной (9U2I2) последовательности | От -180° до +180° | ± 0,5 (Д) 12) ± 5 (Д) 13) |
38 | Коэффициент мощности фазный (cos9A, cos9B, cos9C) и средний (^Бф^) 11) | ± (0,25инд - 1 - 0,25емк) | ± 0,01 (А) |
39 | Угол фазового сдвига между фазными токами основной частоты (ф!АВ(1), фIBC(1), фICA(1)), ° | От -180° до +180° | ± 0,5 (Д) 14) |
Параметры мощности | |||
40 | Активная фазная (РА, РВ, РС) и трехфазная (Р) мощность, Вт | (0,008 - 4) Рном15) | +(0,4 +- 0,025/|cos <р \ ■ - .4 11 но:: " - .|) '(5) |
41 | Активная мощность прямой (Р1) , обратной (Р2) и нулевой (Р0) последовательности, Вт | (0,008 - 4) Рном15) | +(0,4 4- 0,025/|cos <р \ ■ I^hom/, - А 11 но:: " - .\)'(5) |
42 | Активная фазная (Ра(1), Рв(1), Рс(1)) и трехфазная (Р(1)) мощность основной частоты, Вт | (0,008 - 4) Рном15) | +(0Л4-0,[iZ5/|co5(jp | ■ |i].noM/j - .4 1: ног: :■ - -.|) (5) |
43 | Активная фазная (Ра(п), Рв(п), Род) и трехфазная (Р(П)) мощность гармонической составляющей порядка n (n = 2.50), Вт | (0,001 -0,15) Рном | 5% (5) 0,5 < |cos ф| < 1 |
Всего листов 16
44 | Реактивная фазная (Qa, Qc) и трехфазная (Q) мощность, вар | (0,008 - 4) QffiM15) | +(0,5 -|- O.O^D/lsintp | - |/],IIoM/j |
45 | Реактивная мощность прямой (Q1) , обратной (Q2) и нулевой (Q0) последовательности, вар | (0,008 - 4) QffiM15) | +(0,5 + 0.025/1 sin<p | - |/],IIoM/j |
46 | Реактивная фазная (Qa(1), Qв(l), Qc(1)) и трехфазная (Q(1)) мощность основной частоты, вар | (0,008 - 4) QffiM15) | +(0,5 + 0.025/|Bin.(jD | - |/|HoM/i - .4 11 ho:: " - .|)' (5) |
47 | Реактивная фазная (Qa(i), Qв(n), Qc(n)) и трехфазная (Q(n)) мощность гармонической составляющей порядка n (n = 2.50), вар | (0,001 - 0,15) QffiM | 5% (5) 0,5 < |sin ф| < 1 |
48 | Полная фазная (Sa, Sв, Sc) и трехфазная (S) мощность, ВА | (0,008 - 4) Sffi™ 15) | +(0,5 - 0.04 ■ |/ ном// - 1| — 0.04- Itfjном/У -1|] (5) |
49 | Полная мощность прямой (S1) , обратной (S2) и нулевой (S0) последовательности, ВА | (0,008 - 4) SffiM 15) | +(D,5 — 0.04 ■ |J ном/J - 11 -0.04- |^jHO>t/y-l|] (5) |
50 | Полная фазная (SA(1), SВ(1), SC(1)) и трехфазная (S(1)) мощность основной частоты, ВА | (0,008 - 4) Sffi™ 15) | +(0,5 — 0.04 ■ |/ ном/J - 11 — 0.04- ItfjHOM/y—1|] (5) |
51 | Полная фазная (SA(n), SВ(n), SC(n)) и трехфазная (S(n)) мощность гармонической составляющей порядка n (n = 2.50), ВА | (0,001 - 0,15) Sffi™ | 5% (5) |
1) Среднеквадратическое значение с учетом значения основной частоты, гармоник и интергармоник; 2) Расчет средних напряжений и токов производится как среднее арифметическое среднеквадратических значений по формулам: Icp = 1/3 • (Ia+ fe+ Ic), UM®cp = 1/3( UА+ UВ+ Uc), U лср = 1/3( UАВ+ Щс+ UcА); ') '^^ном мф = л/з^ном ; 4) Расчет симметричных составляющих для основной частоты; 5) Указан диапазон измерений для входных напряжений; 6) Диапазон напряжения (0,8 - 2) U^; 7) Для напряжения прямой последовательности; 8) Указан диапазон измерений для входных токов; 9) Для тока нулевой и обратной последовательности; 10) Для тока первой последовательности (I1) в диапазоне от 0,0Пном до 2!ном и коэффициентов несимметрии KI2= I2/I1, KIo=Io/I1 0.1; 11) Диапазон тока (0,02 - 2) !ном, диапазон напряжения (0,8 - 2) Uном; 12) диапазон тока (0,1 - 2) !ном ; 13) диапазон тока (0,01 - 0,1) !ном; 14) диапазон тока (0,01 - 2) !ном; 15) Диапазон тока (0,01 - 2) !ном, диапазон напряжения (0,8 - 2) Uном; коэффициент мощности -0,25инд - 1 - 0,25емк для активной мощности, коэффициент БШф - 0,25инд - 1 - 0,25емк для реактивной мощности. 6) Другое определение - коэффициент искажения синусоидальности. |
Перечень показателей качества электроэнергии, относящихся к продолжительным изменениям характеристик напряжения, диапазон измерений и пределы допускаемой основной погрешности указаны в Таблице 5.
№ | Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности | Интервал времени измерения/4 ) усреднения ) |
1 | Положительное отклонение фазного напряжения (5Uav (+), 5Uby (+), 5Ucv (+)), % | 0 - + 100 | ± 0,2 (Д) | |
2 | Положительное отклонение междуфазного напряжения (5Uaby (+), 5Ubcy (+), 5Ucay (+)), % | 0 - + 100 | ± 0,2 (Д) | |
3 | Отрицательное отклонение фазного напряжения (5UAy (-), 5UBy (-), 5UCy (-)), % | 0 - + 90 | ± 0,2 (Д) | |
4 | Отрицательное отклонение междуфазного напряжения (5UABy (-Ъ 5UBCy (-Ъ 5uCAy (-)), % | 0 - + 90 | ± 0,2 (Д) | |
5 | Напряжение прямой (U1y), обратной (U2y) и нулевой (U0y) последовательностей, В | (0,1 - 2)Цном 1) | ± (0,2+0,04 • Цном/и1-1|) (5) 2) ± 0,2 (у) | |
6 | Установившееся отклонение напряжения (5Uy), % | - 20 - +20 | ± 0,2 (Д) | |
7 | Коэффициент несимметрии напряжения по нулевой последовательности (K0Uy), % | 0 - 20 | ± 0,15 (А) | 10 мин |
8 | Коэффициент несимметрии напряжения по обратной последовательности (K2Uy), % | 0 - 20 | ± 0,15 (А) | |
9 | Коэффициент гармонической составляющей фазного ( KUAy(n), KUBy(n), KuCy(n)) и междуфазного ( KuABy(n), KuBCy(n), KucAy(n)) напряжения порядка n (n = 2.50), % | 0,05 до 50 | ±0,05 (А) для Ku(n) < 1% ±5% (5) для KU(n) > 1% | |
10 | Коэффициент интергармонической составляющей фазного (KUAisg y(n), KUBisg y(n), Kucisg y(n)) и междуфазного (KUABisg Y(n), KUBCisg y(n^ KUCAisg y(n)) напряжения порядка n (n = 0.49), % | 0,05 до 50 | ±0,05 (А) для Kuisg(n)< 1% ±5% (5) для Kuisg(n ) > 1% | |
11 | Суммарный коэффициент гармонической составляющей3) фазного (KuAy, KuBy, Kucy) и междуфазного (Kuaby, Kubcy, Kucay) напряжения , % | 0,1 -50 | ±0,15(А) для Ku < 3% ±5% (5) для Ku > 3% | |
12 | Кратковременная доза фликера ^st), отн.ед | 0,2 - 10 | ±5% (5) | |
13 | Длительная доза фликера (Ри), отн.ед | 0,2 - 10 | ±5% (5) | 2 часа |
14 | Частота (f10), Гц | 42,5 - 57,5 | ± 0,01 (А) | |
15 | Отклонение частоты (Д^0), Гц | -7,5 - +7,5 | ± 0,01 (А) | |
16 | Положительное отклонение частоты f (+)), Гц | 0 - +7,5 | ± 0,01 (А) | 10 сек |
17 | Отрицательное отклонение частоты (ДЬ (-)), Гц | 0 - +7,5 | ± 0,01 (А) | |
4 Указан диапазон измерений для входных напряжений; 2) Для напряжения прямой последовательности; 3) Другое определение - коэффициент искажения синусоидальности; 4) Длительность интервала времени является настраиваемой величиной, приведены значения интервалов времени измерения (для частоты, отклонения частоты, кратковременной дозы Фликера) и усреднения (для остальных ПКЭ) согласно ГОСТ 32144-2013. |
Всего листов 16
Пределы допускаемого значения дополнительной погрешности измерения тока, напряжения, частоты и показателей качества при изменении температуры окружающего воздуха в рабочем диапазоне, не должны превышать ^ основной погрешности, приведенной в таблицах 4 и 5, на каждые 10 °С.
В конфигурационных настройках счетчика может быть задано усреднение для параметров, приведенных в таблице 4, могут быть введены дополнительные интервалы усреднения.
При расчете гармонических составляющих тока и напряжения, коэффициентов гармонических составляющих, суммарных коэффициентов гармонических составляющих (таблица 4, таблица 5) применены гармонические подгруппы.
При расчете интергармонических составляющих тока и напряжения, коэффициентов интергармонических составляющих (таблица 4, таблица 5), применены интергармонические центрированные подгруппы.
Перечень показателей качества электроэнергии, относящихся к случайным событиям (провалам напряжения и прерываниям напряжения, перенапряжениям), диапазон измерений и пределы допускаемой основной погрешности указаны в Таблице 6.
Таблица 6
№ | Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности |
1 | Флаги и счетчик провалов напряжения (Фпров, ф(Дt>60)пров, ^пров) | - | - |
2 | Длительность провала напряжения (Д^ров), с | 0,01 - 60 | ± 0,01 (А) |
3 | Г лубина провала напряжения (5Цпров), % | 10 - 100 1) | ± 1,0 (А) |
4 | Флаги и счетчик прерываний напряжения (Фпрер, Ф(Дt>180)прер, Nпрер) | - | - |
5 | Длительность прерывания напряжения (Д^рер), с | 0,01 - 60 | 0,01(Д) |
6 | Г лубина прерывания напряжения (5Цпрер), % | 95 - 100 1) | ± 1,0 (А) |
7 | Флаги и счетчик временных перенапряжений (Фпер, Ф(Дt>60)пер, ^пер) | - | - |
8 | Длительность временного перенапряжения (Дир), с | 0,01 - 60 | ± 0,01 (А) |
9 | Коэффициент временного перенапряжения (Кпер), отн.ед | 1,1 - 2 | ± 0,01 (А) |
1) - | При длительности провала более 0,02 с. |
Измерение параметров случайных событий проводится на основе измерений среднеквадратических значений напряжения, обновляемых для каждого полупериода основной частоты (в системах электроснабжения частотой 50 Гц).
Во время провала напряжения, перенапряжения, прерывания напряжения осуществляется маркирование результатов измерений ПКЭ, относящихся к отклонению напряжения, дозе фликера, суммарному коэффициенту гармонических составляющих напряжения, коэффициенту гармонических составляющих напряжения порядка n, коэффициенту несимметрии напряжения по обратной последовательности, коэффициенту несимметрии напряжения по нулевой последовательности, отклонению частоты. Усредненные значения ПКЭ, включающие в себя маркированные значения, также маркируются. При оценке соответствия электроэнергии нормам качества маркированные данные не учитываются.
Счетчик измеряет активную и реактивную энергию в прямом и в обратном направлениях суммарно, по четырем тарифным зонам и вне тарифов с учетом выходных и праздничных дней, по двум независимым интервалам учета (энергию общую, прямой последовательности и основной частоты), а также активную и реактивную энергию потерь в прямом и в обратном направлениях суммарно, по четырем тарифным зонам и вне тарифов с учетом выходных и праздничных дней, по двум независимым интервалам учета.
Всего листов 16
Метрологические характеристики счетчиков при измерении активной электрической энергии соответствуют требованиям, установленным в ГОСТ 31819.22-2012 для счётчиков класса точности 0,2S.
Метрологические характеристики счетчиков при измерении реактивной электрической энергии соответствуют требованиям, установленным в ГОСТ 31819.23-2012.
Пределы допускаемой основной погрешности измерения энергии с симметричной нагрузкой приведены в таблице 7, пределы допускаемой основной погрешности измерения энергии для многофазных счетчиков с однофазной нагрузкой приведены в таблице 8.
Таблица 7
Значение тока | Значение коэффициента cosф/sinф | Пределы допускаемой основной погрешности, % |
Для измерения активной энергии по ГОСТ 31819.22-2012 (cos ф) | ||
0,01 ^ом < I < 0,05 ^ом | 1,00 | ± 0,4 |
0,05 ^ом < I < ^акс | ± 0,2 | |
0,02 им < I < 0,10 им | 0,50 (при индуктивной нагрузке) | ± 0,5 |
0,80 (при емкостной нагрузке) | ||
0,10 ^ом < I < ^акс | 0,50 (при индуктивной нагрузке) | ± 0,3 |
0,80 (при емкостной нагрузке) | ||
0,10 ^ом < I < ^акс | 0,25 (при индуктивной нагрузке) | ± 0,5 |
0,50 (при емкостной нагрузке) | ||
Для измерения реактивной энергии по ТУ 4228-004-80508103-2014 (sin ф) | ||
0,02 им < I < 0,05 им | 1,00 | ± 0,8 |
0,05 ^ом < I < ^акс | ± 0,5 | |
0,05 им < I < 0,1 им | 0,50 | ± 0,8 |
0,10 ^ом < I < ^акс | 0,50 | ± 0,5 |
0,10 Iном < I < Iмакс | 0,25 | ± 0,8 |
Таблица 8
Значение тока | Коэффициент | Пределы допускаемой основной погрешности, % |
Для измерения активной энергии по ГОСТ 31819.22-2012 (cos ф) | ||
0,05 !ном < ! < !макс | 1,0 | ± 0,3 |
0,10 !ном < ! < !макс | 0,5 (при индуктивной нагрузке) | ± 0,4 |
Для измерения реактивной энергии по ТУ 4228-004-80508103-2014 (sin ф) | ||
0,05 !ном < ! < !ном | 1,0 | ± 0,8 |
0,10 !ном < ! < !макс | 0,5 (при индуктивной или емкостной нагрузке) | ± 0,8 |
Сведения о методах измерений и параметрах статистической обработки ПКЭ, заданных в конфигурационных настройках счетчика, указаны в таблице 9.
Наименование ПКЭ | Интервал усреднения^ | Раздел стандарта на методы измерений и нормы качества | Нормально допускаемое значение2) | Предельно допускаемое значение^ | Класс измерен ия или точност и СИ | |
ГОСТ 30804.4.30 -2013 | ГОСТ 32144 2013 | |||||
Продолжительные изменения характеристик напряжения | ||||||
1 Положительное отклонение частоты | 10 с (интервал измерения) | 5.1 | 4.2.1 | 0,2 Гц | 0,4 Гц | А |
2 Отрицательное отклонение частоты | 10 с (интервал измерения) | 5.1 | 4.2.1 | 0,2 Гц | 0,4 Гц | А |
3 Положительные отклонения фазных напряжений | 10 мин | 5.2, 5.12 | 4.2.2 | - | 10% | А |
4 Положительные отклонения междуфазных напряжений | 10 мин | 5.2, 5.12 | 4.2.2 | - | 10% | А |
5 Отрицательные отклонения фазных напряжений | 10 мин | 5.2, 5.12 | 4.2.2 | - | 10% | А |
6 Отрицательные отклонения междуфазных напряжений | 10 мин | 5.2, 5.12 | 4.2.2 | - | 10% | А |
7 Суммарные коэффициенты гармонических составляющих фазных/междуфазных напряжений | 10 мин | 5.8 (ГОСТ 30804.4.7 -2013 п. 3.2) | 4.2.4.1 | ГОСТ 32144-2013, таб. 5 | ГОСТ 32144-2013, таб. 5 | А, I |
8 Коэффициенты гармонических составляющих фазных/междуфазных напряжений (до 50-го порядка) | 10 мин | 5.8 (ГОСТ 30804.4.7 -2013 п. 3.2) | 4.2.4.1 | ГОСТ 32144-2013, таб. 1^4 | ГОСТ 32144-2013, таб. 1^4 | А, I |
9 Коэффициенты интергармонических составляющих фазных/междуфазных напряжений (до 49-го порядка) | 10 мин | 5.9 (ГОСТ 30804.4.7 -2013 прил. А) | - | - | - | I |
10 Кратковременная доза фликера | 10 мин (интервал измерения) | 5.3 (ГОСТ Р 51317.4.15 -2012 п. 5.7.2) | 4.2.3 | - | 1,38 | А |
11 Длительная доза фликера | 2 часа | 5.3 (ГОСТ Р 51317.4.15 -2012 п. 5.7.3) | 4.2.3 | - | 1 | А |
12 Коэффициент несимметрии напряжения по обратной последовательности | 10 мин | 5.7 | 4.2.5 | 2% | 4% | А |
13 Коэффициент несимметрии напряжения по нулевой последовательности | 10 мин | 5.7 | 4.2.5 | 2% | 4% | А |
Случайные события | ||||||
14 Глубина и длительность провала напряжения | Средне-квадратичес кое значение напряжения, измеренное на полупериоде осн. частоты | 5.4 | 4.3.2 | - | - | А |
15 Максимальное значение/коэффициент и длительность перенапряжения | 5.4 | 4.3.2 | - | - | А | |
16 Длительность прерывания напряжения | 5.5 | 4.3.1 | - | - | А | |
1) интервалы усреднения задаются и могут быть изменены в коне 2) нормально допускаемые значения задаются и могут быт настройках прибора; 3) предельно допускаемые значения задаются и могут быт настройках прибора. | игурационных настройках прибора; ь изменены в конфигурационных ь изменены в конфигурационных |
Однофазные активные Px(n) и реактивные QX(n) мощности гармоник рассчитываются:
' cos¥1 з Слоо = ^л'оо ' ' s^nФлЫ) (1), (2) где Фхья - фазовый сдвиг между током и напряжением n-гармонической составляющей. Однофазные активная P и реактивная Q мощности соответственно равны:
5D ЕП
РйГ = Т] Ох = V Сач-)
М , М (3), (4)
Полная однофазная SX мощность и однофазный коэффициент мощности cosфx вычисляются по
формулам:
Рх
cos(Jx
■
(5)
(6)
где n - порядок гармоники 1-50; X- соответствует фазам A, B, C.
Трёхфазная мощность S вычисляется по формуле:
Р = Ра +■ -Н- flr, Q = Qa + Qb +- Qcj ^ = -Яа +- + Sc (7^ (8)^ (9)
где PA, PB, PC, QA, QB, QC и SA, SB, SC рассчитываются по формулам (3-5).
Рабочие условия применения счетчика:
- температура окружающего воздуха от минус 25 до плюс 45 °С;
- относительная влажность до 95 % при температуре плюс 35 °С;
- атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.).
Нормальные условия применения счетчика:
- температура окружающего плюс 20 °С (± 5);
- относительная влажность от 30 до 80 %;
- атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.).
По устойчивости к воздействию температуры и влажности окружающего воздуха в процессе эксплуатации счетчики соответствуют ГОСТ 31818.11-2012 и ГОСТ Р 8.655-2009.
Условия транспортирования и хранения счетчиков соответствуют группе 4 по ГОСТ 22261-94 (температурный диапазон от минус 25 до плюс 60 °С, атмосферное давление от 70 до 106,7 кПа, относительная влажность воздуха до 90 % при температуре плюс 35 °С).
Электропитание счетчика осуществляется от основного источника питания переменного тока; от основного и резервного источника питания постоянного оперативного тока.
Параметры электропитания от сети постоянного тока: номинальное напряжение 220 В, расширенный рабочий диапазон от 35 до 350 В.
Всего листов 16
Параметры электропитания от сети переменного тока: номинальное напряжение 220 В (± 10 %), номинальная частота 50 Гц (± 2,5 Гц), расширенный рабочий диапазон от 35 до 275 В.
Электрическая прочность изоляции цепей сетевого питания, измерительных цепей, канала связи RS-485 и импульсного выхода составляет ~4,0кВ, 1 мин.; цепей Ethernet - ~2,0кВ, 1 мин.
наносится на щиток счетчика при изготовлении шильда и на титульный лист паспорта типографским способом.
Комплект поставки указан в таблице 10. Таблица 10
Наименование | Обозначение документа | Количество |
Счетчик электронный «BINOM334» | ТУ 4228-004-80508103-2014 | 1 шт. |
Коробка | ТЛАС.735321.005 | 1 шт. |
Винт ВМ5х20.36.019 | ГОСТ 1491-90 | 3 шт. |
Карта памяти MicroSD | 1 шт. | |
Документация | ||
Паспорт | ТЛАС.411152.005-01 ПС | 1 шт. |
Руководство по эксплуатации | ТЛАС.411152.005-01 РЭ | 1 шт. |
Методика поверки1) | ТЛАС.411152.005-01 ПМ | 1 шт. |
Руководство оператора Web-сервера | 80508103.00047-01 34 01 | 1 шт. |
1) - высылается по требованию организаций, производящих поверку счетчиков. |
осуществляется по методике поверки ТЛАС.411152.005-01 ПМ, утвержденной ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» в сентябре 2014 г.
Основные средства поверки:
- установка для поверки счетчиков электрической энергии МТЕ, - кл. т. 0,05 при измерении активной мощности (Р), кл. т. 01 при измерении реактивной мощности (Q), (госреестр №17750-08);
- калибратор переменного тока Ресурс К2М, погрешность измерений ± 0,05 %, (госреестр №31319-12)
изложены в Руководстве по эксплуатации «Счетчик электронный «BINOM334i». Руководство по эксплуатации. ТЛАС.411152.005-01 РЭ».
Нормативные и технические документы, устанавливающие требования к счетчикам электронным «BINON334i»
ГОСТ 31818.11-2012 Аппаратура для измерений электрической энергии переменного тока. Общие требования испытания и условия испытаний. Часть 11. Счетчики электрической энергии;
ГОСТ 31819.22-2012 Статические счетчики активной энергии переменного тока классов точности
0,2S и 0,5S;
ГОСТ 31819.23-2012 Статические счетчики реактивной энергии;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 8.655-2009 Средства измерений показателей качества электрической энергии. Общие технические требования;
Всего листов 16
ГОСТ 30804.4.7-2013 Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств;
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;
ГОСТ Р 51317.4.15-2012 Фликерметр. Технические требования и методы испытаний;
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения;
ГОСТ 32145-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль качества электрической энергии в системах электроснабжения общего назначения;
ТУ 4228-004-80508103-2014. Счетчик электронный «BINOM334». Технические условия.
- выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании;
- выполнение государственных учетных операций и учете количества энергетических ресурсов.
Зарегистрировано поверок | 883 |
Поверителей | 2 |
Актуальность данных | 18.11.2024 |
