Установка поверочная расходомерная СПРУ-150, 59818-15

Назначение

Установка поверочная расходомерная СПРУ-150 предназначена для воспроизведения, хранения и передачи единиц объемного расхода и объема протекающей жидкости.

Описание

Принцип действия установки поверочной расходомерной СПРУ-150 основан на воспроизведении объемного расхода и объема протекающей жидкости, создаваемых при помощи насосных агрегатов, гидравлического тракта и вспомогательных устройств установки, и измерении расхода и количества протекающей жидкости эталонными средствами измерений.

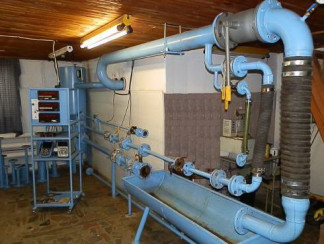

Установка поверочная расходомерная СПРУ-150 состоит из эталонных средств измерений, накопительного резервуара, системы подготовки, подачи и стабилизации измеряемой среды, измерительного участка, системы регулирования расхода и счетчиков импульсов микропроцессорных СИ8 (номер в госреестре 28696-10).

В качестве эталонных средств измерений в составе установки применяются турбинные расходомеры типа PTF с номинальными диаметрами DN20, DN40 и DN80.

Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений давления и температуры. Рабочая жидкость подается насосом из накопительного резервуара в рабочий контур установки, проходит через эталонные расходомеры и измерительный участок. Далее рабочая жидкость направляется обратно в накопительный резервуар. Система регулирования расхода представляет собой блок управления насосом, регулирующий частоту вращения насоса, и шаровые краны. Счетчики импульсов служат для измерения и отображения количества импульсов, пришедших с эталонного и поверяемого средств измерений объемного расхода и объема за конечный интервал времени.

Технические характеристики

Диапазон воспроизводимых расходов, м3/ч Пределы допускаемой относительной погрешности установки при измерении объемного расхода и объема, %

от 1,1 до 155 ± 0,25

от 25 до 150 1

(20±10) от 0,1 до 0,6 5000x2000x2500 380 ± 38/220 ±22 50 ± 1 30

(20±10) от 30 до 80 от 86 до 107 20000 10

Номинальный диаметр поверяемых средств измерений DN Количество одновременно поверяемых средств измерений, штук Измеряемая среда - вода по СанПиН 2.1.4.1074-2001 с параметрами

о/~'

-    температура, С

-    давление, МПа

Г абаритные размеры, мм, не более Напряжение питания, В Частота, Гц

Потребляемая электрическая мощность, кВт, не более Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа Средняя наработка на отказ, ч Средний срок службы установки, лет, не менее

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на лицевой части панели управления в верхнем правом углу, в виде наклейки и в верхнюю часть по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность

-    Установка поверочная расходомерная СПРУ-150, зав. № 1 - 1 шт.;

-    Руководство по эксплуатации - 1 экз.;

-    Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 0202-1-2014 «Инструкция. ГСИ. Установка поверочная расходомерная СПРУ-150. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 20.10.2014 г.

Средства поверки:

-    рабочий эталон единиц объемного расхода и объема жидкости (транспортируемый) 1 разряда в диапазоне значений от 1,1 до 155 м /ч, пределы допускаемой относительной погрешности (суммарная погрешность) ± 0,08 %

Сведения о методах измерений

Методика измерений изложена в разделе «Методика измерений» руководства по эксплуатации установки поверочной СПРУ-150.

Нормативные и технические документы, устанавливающие требования к установке поверочной расходомерной СПРУ-150

1    ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости»;

2    ГОСТ 8.374-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды»;

3    Техническая документация ОАО «КОЭК».

Рекомендации к применению

-    в качестве рабочего эталона 2-го разрядов при передаче единиц объемного расходов и объема протекающей жидкости в соответствии с ГОСТ 8.374-2013 «ГСИ. Г осударственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды», ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости»;

-    при проведении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании в части обязательных требований к измерениям, эталонам единиц величин и средствам измерений.
