| Номер в госреестре | 59828-15 |
| Наименование СИ | Счетчики холодной и горячей воды крыльчатые |
| Обозначение типа СИ | domaqua m, M-T |
| Изготовитель | "Diehl Metering GmbH" (торговая марка "ISTA, ISTA-RUS"), Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 23.12.2024 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды крыльчатые domaqua m, М-Т (далее - счетчики) предназначены для измерения объема холодной и горячей воды протекающей по трубопроводу.
Счетчики состоят из корпуса, в проточной части которого под действием потока воды вращается крыльчатка, и счетного устройства, редукторный механизм которого связан с крыльчаткой через червячную пару или магнитную муфту. Принцип действия счетчиков основан на измерении числа оборотов крыльчатки. Поток воды направляется через фильтр входного патрубка корпуса счетчика в измерительную полость, где вращается крыльчатка, и поступает в выходной патрубок. Число оборотов крыльчатки пропорционально объему воды. Вращение крыльчатки через червячную пару или магнитную муфту передается редукторному механизму. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значению объема протекающей воды в м 3.
Счетчики могут комплектоваться импульсным модулем, M-BUS модулем, радиомодулем.

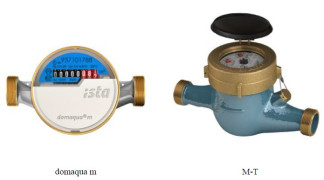

Фотография общего вида
I®
М-Т
domaqua m
| Рабочая среда | Вода |
| Пределы допускаемой относительной погрешности измерений в диапазонах расходов, (холодная вода/горячая вода),% Q min < Q < Qt Qt < Q < Q max | ±5 ±2/±3 |
| Температура хранения и транспортировки, ° С | -40.. +65 |
| Температура окружающей среды, ° С | +5...+55 |
| Рабочее давление, МПа | 1,6 |
| Средняя наработка на отказ, не менее, часов | 100000 |
| Средний срок службы, не менее, лет | 12 |
domagua m
| Диаметр условного прохода, мм | 15 | 20 |
| Г оризонтальный монтаж Класс В | ||
| Минимальный расход Q min, м3/ч | 0,03 | 0,05 |
| Номинальный расход Q nom, м3/ч | 1,5 | 2,5 |
| Максимальный расход Q max, м3/ч | 3,0 | 5,0 |
| Переходный расход Qt, м3/ч | 0,12 | 0,2 |
| Порог чувствительности, м3/ч | 0,008 | 0,015 |
| Вертикальный монтаж Класс А | ||
| Минимальный расход Q min, м3/ч | 0,06 | 0,1 |
| Номинальный расход Q nom, м3/ч | 1,5 | 2,5 |
| Максимальный расход Q max, м3/ч | 3,0 | 5,0 |
| Переходный расход Qt, м3/ч | 0,15 | 0,25 |
| Порог чувствительности, м3/ч | 0,016 | 0,025 |
| Перепад давления при Q nom, МПа | 0,017 | 0,025 |
| Температура рабочей среды, °С | ||
| -горячая вода | До +90 | |
| - холодная вода | До +30 | |
| Емкость счетного механизма, м3 | 99999,999 | |
| Г абаритные размеры, не более, мм | 110х52,5х16 | 130х68,5х16 |
| Масса, не более, кг | 0,36 | 0,51 |
М-Т
| Диаметр условного прохода, мм | 15 | 20 | 25 | 32 | 40 | 50 |
| Г оризонтальный монтаж Класс В | ||||||
| Минимальный расход, Q min, м3/ч | 0,03 | 0,05 | 0,065 | 0,12 | 0,16 | 0,6 |
| Номинальный расход Q nom, м /ч | 1,5 | 2,5 | 3,5 | 6 | 10 | 15 |
| Максимальный расход Q max, м3/ч | 3,0 | 5,0 | 7,0 | 12 | 20 | 30 |
| Переходный расход Qt, м3/ч | 0,12 | 0,2 | 0,28 | 0,48 | 0,8 | 1,2 |
| Порог чувствительности, м3/ч | 0,01 | 0,019 | 0,025 | 0,035 | 0,06 | 0,09 |
| Перепад давления при Q nom, МПа | 0,02 | 0,025 | ||||
М-Т
| Температура рабочей среды, ° С - горячая вода - холодная вода | До +120 До +30 | |||||
| Емкость счетного механизма, 3 м | 999999 | |||||
| Габаритные размеры, не более, мм | 165х170х81 | 190х170х81 | 260х195х81 | 260х185х81 | 300х210х81 | 270х263х81 |
| Масса, не более, кг | 1,7 | 1,9 | 2,9 | 5,1 | 7,1 | |
наносится на корпус счетчика и на титульный лист руководства по эксплуатации.
| Наименование | Кол-во | Примечание |
| 1. Счетчик domaqua m или М-Т | 1 | По заказу |
| 2.Руководство по эксплуатации | 1 | |
| 3. Комплект резьбовых соединений/штуцеров | 1 | В соответствии с заказом |
| 4. Упаковка | 1 |
осуществляется по МИ 1592-99 «Рекомендация. Счетчики воды. Методика поверки».
Основное поверочное оборудование:
- поверочные расходомерные установки с диапазоном расхода от 0,01 до 30 м /ч, с погрешностью не более ±0,6 %
изложены в документе «Счетчики холодной и горячей воды крыльчатые domaqua m, М-Т. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды крыльчатым domaqua m, М-Т
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
3. ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
4. МОЗМ MP №49-1 «Международная рекомендация. Счетчики для измерения холодной воды питьевой и горячей воды. Часть 1: Метрологические и технические требования».
5. Техническая документация фирмы-изготовителя.
Осуществление торговли.
| Зарегистрировано поверок | 31989 |
| Поверителей | 128 |
| Актуальность данных | 19.09.2024 |
