| Номер в госреестре | 59829-15 |
| Наименование СИ | Счетчики холодной и горячей воды турбинные |
| Обозначение типа СИ | WP |
| Изготовитель | "Diehl Metering GmbH" (торговая марка "ISTA, ISTA-RUS"), Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 06.02.2020 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды турбинные WP (далее - счетчики) предназначены для измерения объема холодной и горячей воды в жилищно-коммунальном хозяйстве и промышленности.
Счетчики состоят из корпуса с измерительной камерой, в полости которой под действием потока воды вращается турбинка, ось которой расположена параллельно оси трубопровода.
Принцип действия счетчика основан на измерении числа оборотов турбинки. Поток воды направляется через входной патрубок блока корпуса счетчика в измерительную камеру, где вращается турбинка, и поступает в выходной патрубок корпуса. Число оборотов турбинки пропорционально объему протекшей через счетчик воды. Магниты, установленные в ступице турбинки, передают вращение на установленную в верхней части блока измерительной камеры счетчика ведомую муфту счетного механизма. Крышка измерительной камеры изолирует счетный механизм от измеряемой среды. Масштабирующий редуктор счетного механизма приводит число оборотов турбинки к значению объема протекающей воды в м .
Счетчики имеют несколько различных исполнений: для горизонтального или вертикального трубопровода, угловое (вентильное) исполнение, без или с электрическим импульсным выходным сигналом, резьбовое или фланцевое соединение, со сменной измерительной головкой.
Счетчики могут комплектоваться импульсным модулем, M-BUS модулем, радиомодулем.

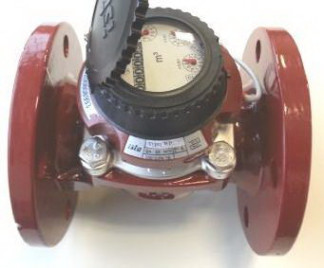

Фотография общего вида
Таблица
| Рабочая среда | Вода | ||||||
| Диаметр условного прохода, мм | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Г оризонтальный монтаж Класс В | |||||||
| Минимальный расход Q min, м3/ч | 0,6 | 1 | 3,2 | 2 | 3 | 8 | 10 |
| Номинальный расход Q nom, м3/ч | 15 | 25 | 32 | 60 | 100 | 200 | 250 |
| Максимальный расход Q max, м /ч | 30 | 45 | 180 | 250 | 300 | 500 | |
| Переходный расход Qt, м3/ч | 1,8 | 2 | 8 | 9 | 15 | 16 | 20 |
| Порог чувствительности, м3/ч | 0,13 | 0,4 | 0,6 | 1,5 | 2 | ||
| Перепад давления при Q nom, МПа | 0,02 | 0,01 | 0,04 | 0,03 | 0,02 | ||
| Рабочее давление, МПа | 1,6 | ||||||
| Температура рабочей среды, °С - горячая вода - холодная вода | До +120 До +30 | ||||||
Продолжение таблицы
| Пределы допускаемой относительной погрешности измерений в диапазонах расходов, (холодная вода/горячая вода),% Q min < Q < Qt Qt < Q < Q max | ±5 ±2/±3 | ||||||
| Температура хранения и транспортировки, °С | -40.. .+65 | ||||||
| Температура окружающей среды, °С | +5...+55 | ||||||
| Средняя наработка на отказ, не менее, часов | 100000 | ||||||
| Средний срок службы, не менее, лет | 12 | ||||||
| Емкость счетного механизма, м3 | 999999 | 9999999 | |||||
| Г абаритные размеры, не более, мм | 200х198 х 165 | 200х264,5 х150 | 225х276 х150 | 250х350 х220 | 250х365 х250 | 300х419 х285 | 350х447 х240 |
| Масса, не более, кг | 11,1 | 11,6 | 12,5 | 19,8 | 22,4 | 39 | 49 |
наносится на корпус счетчика и титульный лист руководства по эксплуатации.
| Наименование | Кол-во | Примечание |
| 1. Счетчик холодной и горячей воды турбинный WP | 1 | По заказу |
| 2.Руководство по эксплуатации | 1 | |
| 3. Комплект прокладок | 2 | |
| 4. Упаковка | 1 |
осуществляется по МИ 1592-99 «Рекомендация. Счетчики воды. Методика поверки».
Основное поверочное оборудование:
- поверочные установки с диапазоном расхода от 0,02 до 500 м /ч, с погрешностью не более ±0,6 %.
изложены в документе «Счетчики холодной и горячей воды турбинные WP. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды турбинным WP
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
3. МОЗМ MP №49-1 «Международная рекомендация. Счетчики для измерения холодной воды питьевой и горячей воды. Часть 1: Метрологические и технические требования».
4. Техническая документация фирмы-изготовителя.
