Расходомеры вихревые DVH-R, DVE-R, 59830-15

Расходомеры вихревые DVH-R, DVE-R Назначение средства измерений

Расходомеры вихревые DVH-R, DVE-R (далее - расходомеры) предназначены для измерений массового и объемного расхода, плотности, давления и температуры жидкости, газа или пара. приведенных к нормальным условиям при температуре рабочей среды от минус 40 °С до плюс 400 °C.

Описание

Принцип действия расходомеров основан на преобразовании частоты отрыва вихревой дорожки Кармана, образующейся за установленным в потоке телом обтекания, в частоту электрического сигнала пропорциональную скорости потока.

Результаты измерений отображаются на жидкокристаллическом дисплее или передаются на аналоговый токовый или импульсный выход.

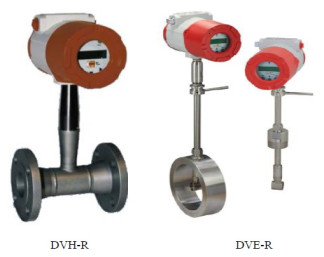

Расходомеры состоят из первичного преобразователя расхода DVH или DVE и электронного блока.

Электронный блок обрабатывает сигналы датчиков и осуществляет следующие функции:

-вычисление массового расхода и массы жидкости;

-вычисление объёмного расхода и объёма жидкости;

-индикацию результатов измерений расхода, массы, объёма, плотности;

-самодиагностику неисправностей и их индикацию;

В зависимости от назначения, диапазонов расходов, способа присоединения к трубопроводу и условий применения, расходомеры изготавливаются в двух модификациях: DVH-R и DVE-R.

В модификации DVE-R датчики размещены в сенсорной головке, расположенной в измерительной полости расходомера ниже по потоку от тела обтекания. Датчик давления изолирован диафрагмой. Расходомер DVE-R применяется в трубопроводах с Dу50 и выше, монтируется с обжимным фитингом или набивным сальником.

Расходомеры модификации DVH-R имеют три исполнения:

-DVH-R-V -используются для прямого считывания объёма,

-DVH-R-H -используются при повышенном давлении измеряемой среды,

-DVH-R-Т -используются для определения компенсированного массового расхода насыщенного пара

Расходомеры имеют корпус первичного преобразователя с фланцевым креплением или же корпус для монтажа между ответными фланцами трубопровода (крепление типа «сэндвич»).

Конструкция расходомера обеспечивает защиту от несанкционированного изменения метрологических характеристик после выпуска из производства и защиту от вмешательства в его работу в процессе эксплуатации.

Программное обеспечение

Программное обеспечение (ПО) является встроенным и предназначено для математической обработки и формирования выходных сигналов, измерения сигнала с подключенными и отключенными датчиками с последующим усреднением и фильтрацией, передачи измеренных значений для обработки результатов измерений, корректировки измерений и параметров с учетом температуры, выдачи измеренных значений в виде постоянного электрического тока или цифровом виде посредством интерфейса, формирования импульсных выходных сигналов для дистанционного связи по протоколам MODBUS или HART.

Класс защиты ПО по МИ 3286-2010 - «С».

Схема мест пломбировки

Таблица 1

Продолжение таблицы 1

DVH-R    Таблица 2

DVH-R    Таблица 3

DVE-R    Таблица 4

*- по заказу

DVE-R    Таблица 5

Продолжение таблицы 5

*- по заказу

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Поверка

осуществляется по документу МП 59830-15 «Расходомеры вихревые DVH-R, DVE-R. Методика поверки», утвержденному ФГУП «ВНИИМС» 29 октября 2013 г.

Основное поверочное оборудование:

-расходомерные установки для измерений массового расхода жидкости с погрешностью ±0,2 % и рабочими средами с плотностью 400...2000 кг/м );

-электронный счетчик импульсов амплитудой до 50 В, частотой до 10 кГц;

-термометр лабораторный, пределы измерений 0...100 °С, погрешность ±0,1 °С;

-набор ареометров, пределы измерений 400...2000 кг/м , погрешность ±0,03 %; -миллиамперметр постоянного тока, пределы измерения 0...20 мА, погрешность ±0,05 %.

Сведения о методах измерений

изложены в паспорте на «Расходомеры вихревые DVH-R, DVE-R.».

Нормативные и технические документы, устанавливающие требования к расходомерам вихревым DVH-R, DVE-R

Рекомендации к применению

Осуществление торговых и товарообменных операций.
