| Номер в госреестре | 59831-15 |
| Наименование СИ | Установки для поверки счетчиков газа автоматизированные |
| Обозначение типа СИ | УПАСГ |
| Изготовитель | ООО ПКФ "Бетар", г.Чистополь |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Установка для поверки счетчиков газа автоматизированная УПАСГ Назначение средства измерений
Установка для поверки счетчиков газа автоматизированная УПАСГ (далее по тексту -установка) предназначена для воспроизведения единицы объемного расхода газа при поверке счетчиков газа.
Принцип действия установки основан на сопоставлении результатов одновременных измерений расхода (объема) потока рабочей среды поверяемым расходомером (счетчиком) и эталонным средством измерений. В качестве эталонного средства в установке применяется набор эталонных критических сопел.

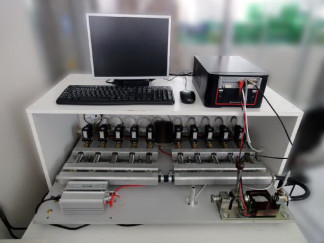

Установка состоит из:
1) набора микросопел критических (в диапазоне от 0,003 до 4 м /ч, КТ 0,25);
2) блока управления;
3) системного блока ПЭВМ.
Рисунок 2 - Место пломбирования эталонных микросопел
Набор эталонных микросопел критических используются в качестве средств задания расхода в установке, работающие в критическом режиме - скорость потока в горловине сопла равна критической скорости, а ниже горловины может превосходить ее. Постоянство расхода через поверяемое средство измерения и микросопла обеспечивается тем, что его величина определяется давлением и температурой атмосферного воздуха, забираемого из помещения, в котором эксплуатируется установка и не зависит от давления вниз по потоку.
Блок управления служит для открытия и закрытия линии эталонных микросопел критических по выбору необходимого расхода газа во время проведения поверки счетчиков газа.
Системный блок ПЭВМ служит для формирования управляющих сигналов на блок управления, обработки и выдачи информации по проведению поверки счетчиков газа.
Программное обеспечение (ПО) необходимо для поверки счетчиков газа на установке. ПО осуществляет формирование управляющих сигналов на блок управления, обработку и выдачу информации по проведению поверки счетчиков газа.
Т а б л и ц а 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Стенд СГ |
| Номер версии (идентификационный номер) ПО | 1.01 |
| Цифровой идентификатор ПО | 7F 52AA7A83C081050E201DD128E79896 |
| Другие идентификационные данные | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «средний». Программное обеспечение, текущие данные и параметры настройки защищены от преднамеренных изменений с помощью специальных программных средств (аутентификация оператора установки с помощью пароля).
Таблица 2
| Наименование характеристики | Значение характеристик |
| 1 | 2 |
| Измеряема среда | атмосферный воздух |
| Диапазон воспроизведения расхода, м3/ч | от 0,003 до 4,0 |
| Пределы допускаемой относительной погрешности установки, % | ±0,33 |
| 1 | 2 |
| Абсолютная погрешность канала измерения периода следования импульсов, соответствующих прохождению через счетчик 1 литра газа, с | ±0,01 |
| Диапазон измерения канала измерения температуры, °С | от плюс 10 до плюс 30 |
| Пределы допускаемой абсолютной погрешности канала измерения температуры, °С | ±0,3 |
| Диапазон измерения канала измерения перепада давления, мм вод. ст. (Па) | от 0 до 160 (от 0 до 1600) |
| Пределы допускаемой абсолютной погрешности канала измерения перепада давления, мм вод. ст. | ±3 |
| Потребляемая мощность, кВт, не более | 0,3 |
| Г абаритные размеры, мм, не более | 900x500x650 |
| Количество одновременно поверяемых счетчиков, шт. | 1 |
| Срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч., не менее | 100 000 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа (мм рт. ст.) | 20±10 от 30 до 80 от 84 до 106,7 (от 630 до 800) |
наносят на табличку флексографским способом, которую размещают на основании установки и титульный лист руководства по эксплуатации типографским способом.
Таблица 3
| Наименование изделия (документа) | Обозначение конструкторского документа | Количество |
| 1. Установка для поверки счетчиков газа автоматизированная УПАСГ | ПДЕК.441462.003 | 1 |
| 2. Формуляр | ПДЕК.441462.003 ФО | 1 |
| 3. Руководство по эксплуатации | ПДЕК.441462.003 РЭ | 1 |
| 4. Инструкция ГСИ. Установка для поверки счетчиков газа автоматизированная УПАСГ. Методика поверки. | ПДЕК.441462.003 И2 | 1 |
| 5. Инструкция ГСИ. Счетчики газа СГБМ. Методика поверки. (по требованию заказчика) | ПДЕК.407292.009 И1 | 1 |
осуществляется по документу ПДЕК.441462.003 И2 «Инструкция ГСИ. Установка для поверки счетчиков газа автоматизированная УПАСГ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 10 ноября 2014 г.
Основные средства поверки:
- Термометр лабораторный ГОСТ 28498-90. Диапазон измерений от 0 до 55 °С, ЦД 0,1 °С
- U- образный водяной манометр. Диапазон измерений от 0 до 160 мм вод. ст. (от 0 до 1,6 кПа), ЦД 1 мм вод. ст.
Лист № 4 Всего листов 4
- Генератор импульсов. Период следования импульсов от 20 нс до 10000 с, погрешность установки временного интервала - 5 нс при временном интервале менее 4 с, 10 мкс - при временном интервале более 4 с.
- Секундомер СОП пр-2а-2-010 кт 3.
- Измеритель сопротивления петли фаза-нуль. Диапазон измерений сопротивления от 0,01 до 200 Ом, погрешность 3 %.
изложено в руководстве по эксплуатации «Установка для поверки счетчиков газа автоматизированная УПАСГ. Руководство по эксплуатации. ПДЕК.441462.003 РЭ»
Нормативные и технические документы, устанавливающие требования к установке УПАСГ
1 ГОСТ Р 8.618-2006. ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
2 Установка для поверки счетчиков газа автоматизированная УПАСГ. Технические условия. ПДЕК.441462.003 ТУ.
Передача единицы величины в соответствии с государственной поверочной схемой по ГОСТ 8.618-2006.
