| Номер в госреестре | 59833-15 |
| Наименование СИ | Анализаторы цепей |
| Обозначение типа СИ | 250С |
| Изготовитель | "Saunders & Associates, LLC", США |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы цепей 250С (далее-анализаторы) предназначены для измерений электрического сопротивления переменному току кварцевых резонаторов.
Принцип действия анализаторов основан на определении полной проводимости кварцевого резонатора, подключаемого к П-образному четырехполюснику.
Функционально анализаторы представляет собой генератор, измеритель мощности и четырехполюсник.
Г енератор предназначен для формирования тестового высокочастотного сигнала заданной частоты. Тестовый сигнал в процессе измерений подается на вход П-образного четырехполюсника. Измеритель мощности предназначен для измерения мощности выходного сигнала П-образного четырехполюсника.
Конструктивно анализаторы выполнены в виде печатной платы с элементами, покрытыми защитным лаком, которая устанавливается в системном блоке персонального компьютера и внешнего блока четырехполюсника. На плате размещены пять разъёмов, «A OUT», «В OUT», «A IN», «В IN», «EXT STD».
Разъёмы «A OUT», «В OUT» предназначены для выдачи тестового сигнала на четырехполюсник, на разъёмы «A IN», «В IN» подается выходной сигнал четырехполюсника, разъем «EXT STD», предназначен для подключения внешнего источника опорной частоты.

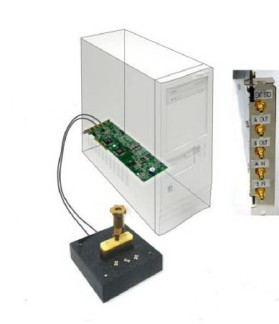

Внешний вид анализатора приведен на рисунке 1.
Программное обеспечение (ПО) предназначено для управления работой анализаторов.
ПО работает под управлением Windows 98 SE, NT4.0 SP6, 2000 или XP. Идентификационные данные (признаки) ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 250В.ехе |
| Номер версии (идентификационный номер) ПО | Версия не ниже 14.41 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 2f33f07a302fb66b6da51fde78fcbbd6 |
| Алгоритм вычисления идентификатора ПО | МБ5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон частот, МГц | 0,015 - 500 |
| Пределы допускаемой относительной погрешности установки частоты Пределы допускаемой относительной погрешности установки частоты при использовании внешнего источника опорной частоты | ± 110-6 ± 110-7 |
| Диапазон измерения электрического сопротивления, Ом | 5-150 |
| Пределы допускаемой относительной погрешности измерения электрического сопротивления, % | ± 5 |
| Напряжение питающей сети переменного тока частотой от 50 до 60 Гц, В | 220 - 240 |
| Масса печатной платы, кг, не более | 0,25 |
| Габаритные размеры печатной платы (длина х ширина х высота) мм, не более | 324 x 127 x 15 |
| Масса четырехполюсника, кг не более | 0,2 |
| Габаритные размеры четырехполюсника (длина х ширина х высота), мм, не более | 77 х 77 х 37 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С -относительная влажность, % без образования конденсата | от 20 до 25 до 95 |
наносится на лицевую панель анализатора в виде наклейки и на титульные листы эксплуатационной документации типографским методом.
Комплектность анализатора приведена в таблице 3.
Таблица 3
| Наименование | Количество, шт. |
| Анализатор цепей 250С | 1 |
| Руководство по эксплуатации. | 1 |
| Методика поверки 651-14-21 | 1 |
осуществляется по документу 651-14-21 «Инструкция. Анализаторы цепей 250С. Методика поверки.», утвержденному ФГУП «ВНИИФТРИ» 09 октября 2014 г.
Основные средства поверки:
-частотомер электронно-счетный Ч3-85/3Я рег. № 32869-06, диапазон измерений
0,14 мГц - 500 МГц, погрешность измерения ±5 • 10-10;
- измеритель L C, R цифровой Е7-12, рег. № 8176-81, диапазон измерений от 0,1 мОм до 10 кОм, пределы допускаемой относительной погрешности измерений 0,3 %.
Анализаторы цепей 250С. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам цепей 250С
Техническая документация фирмы-изготовителя.
При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
