| Номер в госреестре | 59834-15 |
| Наименование СИ | Рефрактометры промышленные |
| Обозначение типа СИ | PIOX® |
| Изготовитель | Компания "FLEXIM Flexible Industriemesstechnik GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 06.02.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефрактометры промышленные PIOX® (далее - рефрактометры) предназначены для измерения показателя преломления nD и концентрации веществ в жидких средах рефрактометрическим методом.
Рефрактометры промышленные PIOX® представлены в следующих модификациях:
- R400 в комплектации с одним из блоков отображения информации следующих модификаций R704ST-NN, R704RI-A2, R704RA-A2, TR374, TR379;
- R400A1 в комплектации с одним из блоков отображения информации следующих модификаций R704RI-A2, R705RI-A2;
- R400A2 в комплектации с одним из блоков отображения информации следующих модификаций R704RA-A2, R705RA-A2.
Рефрактометр промышленный PIOX® состоит из оптической системы, микропроцессора с системой регистрации и температурного датчика Pt1000.
Физическо-химические параметры растворов и других жидких сред, например, концентрация, массовая доля, количество сахара, плотность и т.д., имеют влияние на их показатель преломления. Рефрактометр промышленный PIOX® измеряет показатель преломления и температуру среды. На этой основе и с помощью сохраненных характеристических кривых, блок отображения информации рассчитывает концентрацию или прочие пользовательские величины измерения.
В качестве источника света используется cветодиод с длиной волны X = 590 нм (линия натрия D). Пучок света проходит через щель, коллимируется с помощью линзы и отклоняется с помощью призмы Дове (смотри Рис.1), проходит через окно в датчике в жидкость. Из жидкости пучок света попадает на двойную призму, где преломляется на боковых поверхностях. Полученные два измерительных пучка фокусируются с помощью линзы так, что на ПЗС-сенсоре с 2048 пикселями изображаются четкие световые штрихи. Угол преломления определяется на основе разности между световыми штрихами.
На основе угла преломления рассчитывается показатель преломления
nt • sin 0t
n, =—--,
sin 0,
где n, - показатель преломления жидкости;
6, - угол падения;
nt - показатель преломления призмы;
6, - угол преломления.
Для коррекции влияния температуры на результаты измерений используется температурный датчик Pt1000. По результатам измерения показателя преломления и температуры микропроцессор, в соответствии с установленной программой, рассчитывает показатель преломления и выводит его значение на дисплей блока обработки информации.
Конструктивно рефрактометр промышленный PIOX® выполнен в виде двух блоков: рефрактометра для измерения показателя преломления и блока отображения информации, связанных между собой гибким кабелем.
Общий вид рефрактометров модификаций R400, R400A1 и R400A2 приведен на Рис. 2.

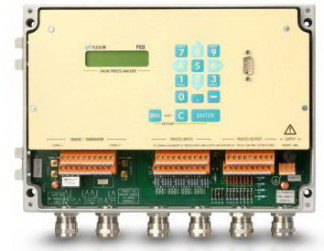

Общий вид блоков отображения информации серий R704 и TR374 приведен на Рис. 3.
Общий вид блоков отображения информации серии R705 приведен на Рис. 4.
Общий вид блоков отображения информации серии TR 379 приведен на Рис. 5.
\
П|
Программное обеспечение идентифицируется в программе RMKoeff в меню «SPECIAL FUNCTION\INSTRUM. INFORM.», путем вывода на дисплей блока отображения информации рефрактометра номера версии ПО.
Идентификационные данные программного обеспечения
| Наименование | Идентифика- | Номер версии | Цифровой | Алгоритм |
| программного | ционное | (идентификаци- | идентификатор | вычисления |
| обеспечения | наименование | онный номер) | программного | цифрового |
| программного | программного | обеспечения | идентификатора | |
| обеспечения | обеспечения | (контрольная | программного | |
| сумма) | обеспечения | |||
| RMKoeff | RMKoeff.exe | V1.XX | закрыта производителем | * |
* - контрольные суммы ПО не доступны в ходе эксплуатации СИ
Измеритель концентрации поставляется с установленным встроенным программным обеспечением «RMKoeff», которое обеспечивает сбор и обработку данных измерений, их отображение на пользовательском интерфейсе и передачу по интерфейсам связи. Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню среднему уровню в соответствии с рекомендациями по метрологии Р 50.2.077-2014, Проверка защиты программного обеспечения.
Таблица 1
| Модификация рефрактометра | R400 | R400A1 | R400A2 |
| 1. Диапазон измерений: - показателя преломления, nD - массовой доли сахарозы, % Brix | 1,3 - 1,7 0 - 85 | ||
| 2. Диапазон температур измеряемой жидкости, оС | от минус 20 до плюс 150 | от минус 20 до плюс 130 | |
| 3. Пределы допускаемой абсолютной погрешности измерений: - показателя преломления, nD - массовой доли сахарозы, % Brix | 0,0002 0,1 | ||
| 4. Дискретность показаний, nD | 0,000001 | ||
| 5. Напряжение питания переменного тока частотой (50 +/- 1) Гц, В | от 100 до 240 | ||
| 6. Напряжение питания постоянного тока, В: | от 20 до 32 | ||
| 7. Потребляемая мощность рефрактометра, В А, не более | 15 | ||
| 8. Габаритные размеры ДхШхВ, мм, не более | 075 х 270 | ||
| 9. Масса, кг, не более | 2,15 | ||
| Тип блока отображения информации серий | R704 и TR374 | R705 | TR 379 |
| 10. Габаритные размеры ДхШхВ, мм, не более | 290 х 215 х 85 | 400 х 255 х 100 | 215 х 225 х 130 |
| 11. Масса, кг, не более | 3,30 | 4,80 | 1,80 |
| 12. Диапазон температур окружающей среды, оС | от -20 до +60 | ||
| 13. Диапазон относительной влажности, % | от 20 до 80 | ||
| 14. Диапазон атмосферного давления, кПа | от 84 до 106 | ||
Всего листов 6
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации UMPIOXR400V2-7-4RU типографским способом.
Рефрактометр промышленный PIOX® в комплекте с одним из соответствующих блоков отображения информации Соединительный кабель Кабель для связи с ПК Руководство по эксплуатации
- 1 шт.
- 1 шт.
- 1 шт.
- 1 шт.
осуществляется по методике поверки МП РТ 2078-2014 «Рефрактометр промышленный PIOX®. Методика поверки», утвержденной ГЦИ СИ ФБУ «Ростест - Москва» 25 марта 2014 г.
Средства поверки:
- дистиллированная вода ГОСТ 6709-72;
- набор жидких мер показателя преломления РЖЭ-1, номер по Госреестру СИ 24513-03;
- термогигрометр ИВА-6, номер по Госреестру СИ 46434-11.
1. Основные методы измерений приведены в Руководстве по эксплуатации UMPIOXR400V2-7-4RU п.4 «Работа с прибором».
Нормативные и технические документы, устанавливающие требования к рефрактометрам промышленным PIOX®
1. ГОСТ 8.583-2011 «Государственная поверочная схема для средств измерений показателя преломления, твердых, жидких и газообразных веществ».
2. МОЗМ МР 142 «Рефрактометры автоматизированные: Методы и средства поверки» 2008г.
3. Техническая документация компании FLEXIM Flexible Industriemesstechnik GmbH, Германия.
- выполнение работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
