Установка трубопоршневая двунаправленная ВНР-550, 59835-15

Назначение

Установка трубопоршневая двунаправленная ВНР-550 предназначена для хранения и передачи единиц объема и объёмного расхода протекающей жидкости.

Описание

Принцип действия установки трубопоршневой двунаправленной ВНР-550 заключается в повторяющемся вытеснении известного объема жидкости из калиброванного участка установки трубопоршневой двунаправленной ВНР-550. Вытесненный объем рабочей жидкости протекает через поверяемый преобразователь расхода (счётчик, расходомер), систему измерения или установку трубопоршневую 2-го разряда, сигнал с которой подается на вход вторичной электронной аппаратуры. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов соответствует объему калиброванного участка установки трубопоршневой двунаправленной ВНР-550.

Установка трубопоршневая двунаправленная ВНР-550 состоит из следующих основных узлов: цилиндрического измерительного участка, свободно перемещающегося шарового поршня, детекторов положения шарового поршня (имеющего взрывозащищённое исполнение 1ExidIIBT5), четырехходового переключающего крана-манипулятора. Установка трубопоршневая двунаправленная ВНР-550 оснащена узлами подключения преобразователей температуры, преобразователей давления, термометров и манометров.

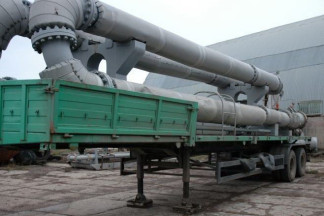

Общий вид установки трубопоршневой двунаправленной ВНР-550 приведён на рисунке 1.

Пломбировка установки трубопоршневой двунаправленной ВНР-550 осуществляется на пломбах, установленных на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления детекторов и фланцевых соединений калиброванного участка. Места пломбировки приведены на рисунках 2 и 3.

1-1^ 1Ю

Рисунок 3 - Места пломбировки детекторов положения шарового поршня установки трубопоршневой двунаправленной ВНР-550

Технические характеристики

Диапазон объёмного расхода жидкости, м3/ч Вместимость калиброванного участка, м , не менее Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % Диаметр калиброванного участка, мм Измеряемая среда

от 11 до 550 от 5,3 до 5,8

± 0,05 307,37

нефть товарная по ГОСТ Р 51858, нефть сырая, нефтепродукты, вода 4

Давление измеряемой среды, МПа, не более Температура измеряемой среды, оС

передвижное

11600x2360x2100

14400

от минус 50 до плюс 60 от 30 до 90 от 84 до 107

380± 10% 50±2 10

Вязкость кинематическая измеряемой среды, м/с , не более Исполнение

Г абаритные размеры, мм, не более Масса, кг, не более Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа Параметры питания:

Напряжение, В

Частота, Гц

Средний срок службы установки, лет, не менее

Знак утверждения типа

наносится на маркировочную табличку, закреплённую на четырехходовом переключающем кране-манипуляторе, фотохимическим способом и в верхнюю центральную часть титульного листа руководства по эксплуатации типографским способом.

Комплектность

-    Установка трубопоршневая двунаправленная ВНР-550    - 1 шт.;

-    Комплект ЗИП    - 1 экз;

-    Руководство по эксплуатации    - 1 экз.

Поверка

осуществляется по документу МИ 1972-95 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников» (п.6.3.2), утверждённому 24 июля 1995 года.

Средства поверки:

-мерники металлические образцовые 1-го разряда.

Сведения о методах измерений

Метод измерений изложен в руководстве по эксплуатации на установку трубопоршневую двунаправленную ВНР-550.

Нормативные и технические документы, устанавливающие требования к установкам трубопоршневым двунаправленным ВНР-550:

-    ГОСТ 8.510-2002 «Государственная поверочная схема для средств измерений объема и массы жидкости»;

-    ГОСТ 8.142-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости»;

-    техническая документация АНУ АО «Нефтеавтоматика».

Рекомендации к применению

-    в качестве рабочего эталона 1-го разряда при передаче единицы объёма и объёмного расхода жидкости в соответствии с ГОСТ 8.510-2002 «Государственная поверочная схема для средств измерений объема и массы жидкости»;

- ГОСТ 8.142-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости»
