| Номер в госреестре | 59839-15 |
| Наименование СИ | Усилители заряда и напряжения |
| Обозначение типа СИ | АР5230-ХХ |
| Изготовитель | ООО "ГлобалТест", г.Саров |
| Год регистрации | 2015 |
| Срок свидетельства | 06.02.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилитель заряда и напряжения АР5230-ХХ (далее по тексту - усилитель) предназначен для измерений совместно с первичными преобразователями вибрационных и ударных ускорений, переменных силы и давления в составе систем технической диагностики и мониторинга промышленного оборудования, совершающего вращательные или возвратнопоступательные движения.
Принцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей (вибропреобразователя, датчика силы, давления и т.д., далее -датчики) в низкоимпедансный сигнал напряжения. Усилитель может работать в режиме преобразования заряда или напряжения при работе с датчиками со встроенным согласующим усилителем.
Для работы с датчиками с разными коэффициентами преобразования в усилителе предусмотрена возможность изменения (нормирования) коэффициента преобразования для получения нормализованного значения выходного напряжения. Наличие встроенных фильтров верхних (ФВЧ) и нижних (ФНЧ) частот позволяет выбрать оптимальную полосу пропускания. Конструкция усилителя допускает многоканальное (до 16 каналов) исполнение в одном корпусе. Количество каналов указывается в обозначении через дефис.

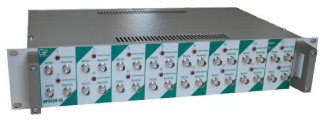

Внешний вид 16-ти канального исполнения усилителя представлен на рисунке 1.
Программное обеспечение (ПО) предназначено для установления требуемых режимов работы, коэффициентов преобразования и частоты среза ФНЧ и ФВЧ. Метрологические характеристики усилителя нормированы с учетом влияния на них ПО.
Уровень защиты ПО соответствует уровню «низкий» в соответствии с Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия, целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма CRC-32.
Характеристики ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АБКЖ.00019-01 |
| Номер версии (идентификационный номер) ПО | 1.0.0 |
| Цифровой идентификатор ПО (с использованием алгоритма CRC32) | * |
* - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте АБКЖ.431134.045ПС.
| Максимальный входной заряд (пик), пКл, не менее | ±105 |
| Максимальное входное напряжение (пик), В, не менее | ±10 |
| Коэффициент преобразования по заряду (соответствует ряду 1, 2, 5), мВ/пКл | от 0,1 до 100 |
| Коэффициент преобразования по напряжению (соответствует ряду 1, 2, 5) | от 1 до 100 |
| Диапазон нормирования (шаг 0,01) коэффициента преобразования | от 1 до 9,99 |
| Пределы основной относительной погрешности установки коэффициента преобразования на частоте 1 кГц, %: | ±0,8 |
| Пределы дополнительной погрешности установки коэффициента преобразования в температурном диапазоне от 0 до плюс 50 °С, % | ±0,5 |
| Рабочий диапазон частот с затуханием на нижней и верхней границах минус 30 % и 10 % соответственно, Гц | от 0,1 до 100000 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) в диапазоне частот от 3 до 30000 Гц, % | ±0,4 |
| Частоты среза встроенных ФВЧ со спадом АЧХ не менее 40 дБ/декаду и затуханием минус 10 %, Гц | 0,2; 1; 2; 10; 100 |
| Частоты среза встроенных ФНЧ со спадом АЧХ не менее 40 дБ/декаду и затуханием минус 10 %, кГц | 1; 10; 30; 100 |
| Максимальное выходное напряжение (пик), В, не менее | ±10 |
| Выходное сопротивление, Ом, не более | 100 |
| СКЗ шума, приведенного ко входу, в режиме преобразования напряжения в диапазоне частот от 3 Гц до 30 кГц, мкВ, не более | 20 |
| СКЗ шума, приведенное ко входу, в режиме преобразования заряда для ёмкости датчика 1 нФ в диапазоне частот от 3 Гц до 30 кГц, пКл, не более | 20 •Ю-3 |
| Режим питания датчиков со встроенным усилителем: - напряжение, В - ток, мА | 24±2; от 3 до 15 |
| Питание от внешнего источника напряжения постоянного тока, В | плюс 12±2 |
| Ток потребления А, не более | 3,5 |
Габаритные размеры усилителя (ширинахвысотахглубина) не более: 481*91x325 мм. Масса усилителя не более 10 кг.
Рабочие условия эксплуатации усилителя:
- температура окружающего воздуха от 0 до плюс 50 °С;
- относительная влажность воздуха до 80 % при 35 °С и более низких температурах, без конденсации влаги.
Г арантийный срок хранения с момента изготовления 42 месяца.
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.
Знак утверждения типа наносится на лицевую панель с помощью самоклеющейся плёнки, а также на заглавный лист паспорта АБКЖ.431134.045ПС и руководства по эксплуатации АБКЖ. 431134.045РЭ типографским способом в левом верхнем углу.
| Обозначение | Наименование | Количество |
| АБКЖ.431134.045 | Усилитель заряда и напряжения АР5230-ХХ | 1 |
| АБКЖ.431134.045ПС | Усилитель заряда и напряжения АР5230-ХХ. Паспорт | 1 |
| АБКЖ.00019-01 34 | АР5230 Explorer. Руководство оператора | 1 |
| Компакт-диск установочный | 1 | |
| Кабель интерфейсный USB А-В | 1 | |
| АБКЖ.431134.045РЭ | Усилитель заряда и напряжения АР5230-ХХ. Руководство по эксплуатации | одно на партию |
| А3009.365.МП-14 | Усилители заряда и напряжения АР5230-ХХ. Методика поверки | |
| Блок питания | по требованию | |
| Эквивалент емкостной Е1000 | ||
| Эквивалент электрический Е0.95, Е3.3 |
осуществляется по документу А3009.365.МП-14 «Усилители заряда и напряжения АР5230-ХХ. Методика поверки», утвержденному руководителем ГЦИ СИ «РФЯЦ-ВНИИЭФ» в сентябре 2014 г.
Основные средства поверки: калибратор универсальный Н4-16 (воспроизведение переменного напряжения от 1 мВ до 100 В в диапазоне частот от 0,1 до 100000 Гц; основная погрешность воспроизведения в пределах ±0,05 %); мультиметр 34401А (измерение переменного напряжения от 1 мВ до 10 В в диапазоне частот от 3 до 100000 Гц; абсолютная погрешность измерений в пределах ±(0,006-Б+0,0008-Е), где D - измеряемое напряжение, Е - предел измерений).
Методика измерений представлена в руководстве по эксплуатации на усилитель АБКЖ.431134.045РЭ «Усилитель заряда и напряжения АР5230-ХХ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к усилителям заряда и напряжения АР5230-ХХ
1 МИ 1935-88 Рекомендации по метрологии. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений
2 9
электрического напряжения до 1000 В в диапазоне частот 1-10" ... 3 10 Гц.
2 АБКЖ.431134.045ТУ Усилитель заряда и напряжения АР5230-ХХ. Технические условия.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Всего листов 4
| Зарегистрировано поверок | 82 |
| Поверителей | 8 |
| Актуальность данных | 18.11.2024 |
