Твердомеры Роквелла ТР 5008А, 59840-15

Назначение

Твердомеры Роквелла ТР 5008А (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла в соответствии с ГОСТ 9013-59.

Описание

Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или стального шарикового наконечников с последующим измерением глубины внедрения наконечника.

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Твердомеры оснащены цифровым электронным блоком, на дисплее которого отображается процесс нагружения и результаты измерения твердости. Твердомеры обеспечивают полуавтоматический режим измерения: предварительная нагрузка задается вручную; задание, выдержка и снятие основных нагрузок, вывод результатов на экран происходят в автоматическом режиме. Специальная конструкция системы нагружения позволяет проводить измерения на образцах сложной формы.

Доступ к метрологически значимой части ограничен конструкцией твердомеров. Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

V

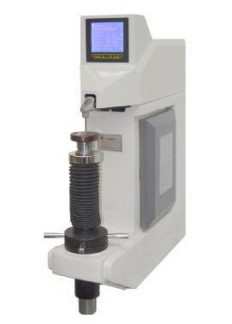

Рисунок 1 - Внешний вид твердомеров

Пломба в виде несмываемой наклейки наносится на печатную плату под корпусом твердомера в месте подключения кабеля цифрового электронного блока.

Рисунок 2 - Внешний вид пломбы

Программное обеспечение

Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений.

Идентификационные признаки (данные) ПО приведены в таблице 1. Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Технические характеристики

Испытательные нагрузки, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 2.

Таблица 2

Диапазоны измерений твердости и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.

Таблица 3

Наименьшая цена деления (дискретность отчета) цифрового электронного блока при измерении твердости по методу Роквелла - 0,1 единиц твердости.

Рабочие условия применения:

-    температура окружающего воздуха, оС ..........................................................от 10 до 35;

-    относительная влажность окружающего воздуха, не более, %...................................80.

Напряжение питания от сети переменного тока частотой (50±1) Гц, В ................ 220±22.

Габаритные размеры, мм, не более:

-    длина.................................................................................................................................230;

-    ширина ............................................................................................................................740;

-    высота................................................................................................................................830.

Масса, кг, не более..............................................................................................................90.

Габаритные размеры рабочего пространства, мм, не менее:

-    ширина ............................................................................................................................150;

-    высота    250.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским или иным способом и на фирменный шильдик, закрепленный на боковой дверце твердомера и деформирующийся при снятии, фотохимическим способом.

Комплектность

В комплект поставки входят:

твердомер Роквелла ТР 5008А......................................................................................1 шт.;

сменные части......................................................................................................1 комплект;

принадлежности...................................................................................................1 комплект;

руководство по эксплуатации 427113 - 009 - 89088878 - 14 РЭ..............................1 шт.;

паспорт на меры твердости из комплекта принадлежностей....................................1 шт.;

свидетельство о поверке.................................................................................................1 шт.

Поверка

осуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки». Поверка твердомеров по нагрузкам осуществляется в соответствии с п. 13 Руководства по эксплуатации.

Основные средства поверки:

эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (25±5) HRC; (45±5) HRC; (65±10) HRC; (90±10) ИЯВ; (83±3) ША.

Сведения о методах измерений

Твердомеры Роквелла ТР 5008А. Руководство по эксплуатации. 427113 - 009 -89088878 - 14 РЭ

Нормативные документы устанавливающие требования к твердомерам Роквелла ТР 5008А

1    ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

2    ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С».

3    ГОСТ 8.064-94 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».

4. Твердомер Роквелла ТР 5008А. Технические условия. ТУ 427113 - 009 - 89088878 -

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
