| Номер в госреестре | 59841-15 |
| Наименование СИ | Анализаторы показателей качества электрической энергии |
| Обозначение типа СИ | PLA |
| Изготовитель | "BMR", Чехия |
| Год регистрации | 2015 |
| Срок свидетельства | 06.02.2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы показателей качества электрической энергии PLA (далее- анализаторы) предназначены для измерения и анализа характеристик напряжения, силы тока, активной, реактивной и полной мощности, коэффициента мощности и показателей качества электрической энергии в соответствии с ГОСТ Р 51317.4.30-2008, класс А в однофазных и трехфазных сетях переменного тока частотой 50/60 Гц.
Принцип действия анализаторов основан на аналого-цифровом преобразовании входных сигналов тока и напряжения, обработке и передаче данных через интерфейсы под управлением встроенного DSP-процессора.
Анализаторы имеют три модификации PLA 33, PLA 34, PLA 44 различающиеся функциональными возможностями согласно таблице 1, а также креплением. Модификация PLA 33 включает в себя несколько подмодификаций, отличающихся отсутствием части функций и различным креплением. Подмодификации анализатора PLA33, могут включать в себя следующие буквы: B - монтаж на щит или дверцу шкафа, буквы DL - монтаж на DIN-рейку, наличие еще одной буквы L означает облегченную версию прибора, без дискретных выходов, буква С означает наличие интерфейса связи RS-485, буква M означает наличие энергонезависимой памяти.
Анализаторы имеют два входа по напряжению, нейтраль и два входа по току (модификация PLA 33); три входа напряжения, нейтраль и четыре входа по току (модификация PLA34); четыре входа напряжения и четыре входа по току (модификация PLA44).
Анализаторы выполнены в изолированном металлическом корпусе: для задней крышки степень защиты - IP20, для передней панели степенью защиты - IP54. Рабочее положение анализаторов - вертикальное. Крепление осуществляется на заднюю панель или DIN-рейку (модификации PLA33DL, PLA33DLL, PLA33DLC, PLA33DLCM).
На лицевой панели расположены органы индикации и управления, разъёмы, а также порт RS485/порт USB/Ethernet для связи с персональным компьютером расположены на задней панели анализаторов.
Протоколы связи используемые в анализаторах: Modbus RTU, Modbus TCP, SNTP, HTTP, FTR.
Анализаторы измеряют ПКЭ согласно таблице 7 и записывают результаты в память в соответствии с интервалами усреднения ПКЭ. Память прибора представляет собой энергонезависимое оперативное устройство объемом для модификации PLA33 - 512 Мбайт (кроме модификаций PLA33B, PLA33BL, PLA33DL, PLA33DLL), для моделей PLA 34 и PLA44 - 1 Гбайт. Регистрация событий происходит каждые 3 секунды. Информация из энергонезависимой памяти считывается во внешнюю ЭВМ, где производится ее последующая обработка.
Анализаторы имеют встроенные часы реального времени.
Анализаторы имеют дополнительное питание напряжением постоянного тока 24 В.
Функциональные возможности анализаторов в зависимости от модификации приведены в таблице 1.
| Функциональные возможности анализаторов | Модификации анализаторов | ||
| PLA33 | PLA34 | PLA44 | |
| Измеряемые величины и ПКЭ | |||
| Напряжения и токи линейные и фазные | + | + | + |
| Частота | + | + | + |
| Коэффициент мощности | + | + | + |
| Мощность: активная, реактивная, полная. | + | + | + |
| Энергия: активная, реактивная емкостная и индуктивная | + | + | + |
| Провалы напряжения и перенапряжения | - | + | + |
| Несимметрия напряжения по нулевой, прямой, обратной | + | + | |
| последовательностям | |||
| Г армоники и интергармоники (до №) | 19 | 63 | 63 |
| Фликер, по EN50160, IEC61000-4-7/4-15 | - | + | + |
| Сервисные функции | |||
| Размер энергонезависимой памяти, Мбайт* | 512 | 1024 | 1024 |
| Встроенные часы реального времени** | + | + | + |
| Дополнинительное питание | + | + | + |
| Журнал событий | + | + | + |
| Передача данных | |||
| Порт RS-485*** | + | + | + |
| Порт Ethernet | - | + | + |
| Modbus RTU | + | + | + |
| Modbus ТСР | - | + | + |
| DHCP(через Ethernet) | - | + | + |
| FTP (через Ethernet) | - | + | + |
| SNTP (через Ethernet) | - | + | + |
| Максимальное количество опрашиваемых приборов PLA33 | 32 | 32 | |
| (для PLA34, PLA44) | |||
| * - кроме модификаций PLA 33, PLA33L, PLA33DL, PLA33DL | ^5 | ||
** - кроме модификаций PLA33L, PLA33DLL;
*** - кроме модификаций PLA 33, PLA33L, PLA33DL, PLA33DLL.
Характеристики программного обеспечения (ПО) приведены в таблицах 2-6.
Анализаторы имеют встроенное и внешнее программное обеспечение (ПО). Встроенное ПО (микропрограмма, отельная для каждой модификации анализатора) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность анализатора незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью анализатора.
Внешнее ПО (программы «PMS» и «ElectricMA»), устанавливаемое на персональный компьютер, предусматривает различные экранные формы для отображения в удобном виде значений параметров (текущих, архивных, измеренных и вычисленных), их систематизации, выполнения настроек, контроля и коррекции исходных данных.
Внешнее ПО (программа «PMS»), не является метрологически значимым, поскольку обеспечивает только отображение данных, поступающих от анализаторов, без какой-либо математической обработки или преобразования.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «PMS» |
| Номер версии (идентификационный номер ПО) | не ниже v.1.3.3.0 |
| Цифровой идентификатор ПО | e829c5edfbf3b88a5da6b62950a1667f |
| Другие идентификационные данные (если имеются) |
Таблица 3 - Характеристики программного обеспечения (ПО) «ElectricMA»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «ElectricMA» |
| Номер версии (идентификационный номер ПО) | не ниже v.1.9 |
| Цифровой идентификатор ПО | c9a30f95a81efdcd406583dc04d18549 |
| Другие идентификационные данные (если имеются) |
Таблица 4 - Характеристики программного обеспечения (ПО) «микропрограмма PLA33»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PLA33.hex |
| Номер версии (идентификационный номер ПО) | не ниже v.6.5 |
| Цифровой идентификатор ПО | 6f505ffcc7d8cd8cca7decba585835c5 |
| Другие идентификационные данные (если имеются) |
Таблица 5 - Характеристики программного обеспечения (ПО) «микропрограмма PLA34»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PLA34fwUpdate.exe |
| Номер версии (идентификационный номер ПО) | не ниже v.1.00.04 |
| Цифровой идентификатор ПО | 8cbffd0a793 3e7b99d0c1 f82e2f16e69 |
| Другие идентификационные данные (если имеются) |
Таблица 6 - Характеристики программного обеспечения (ПО) «микропрограмма PLA44»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PLA44fwUpdate.exe |
| Номер версии (идентификационный номер ПО) | не ниже v.1.00.27 |
| Цифровой идентификатор ПО | 201ca320fc6a3b2baf45d73753d579cf |
| Другие идентификационные данные (если имеются) |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий.

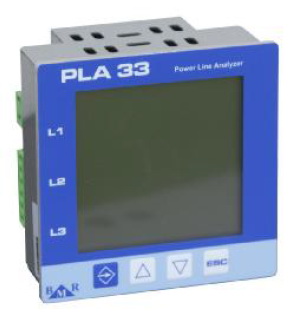

Общий вид анализаторов и место пломбирования приведены на рисунках 1 и 2.
Место пломбирования Рис.2
Основные метрологические и технические характеристики анализаторов показателей качества электрической энергии PLA приведены в таблицах 7-8.
Таблица 7- Метрологические характеристики анализаторов показателей качества электрической энергии PLA.
| Характеристика | Значение | ||
| PLA33 | PLA34 | PLA44 | |
| Номинальное напряжение UHOM, В | 230 | ||
| Номинальное значение входного тока 1ном, А | 5 | ||
| Номинальная частота сети, Гц | 50/60 | ||
| Диапазон измерения среднеквадратического значения фазного напряжения U,, В | 10 - 300 | 10 - 600 | |
| Диапазон измерения среднеквадратического значения междуфазного напряжения UM,, В | 10 - 520 | 18 - 1000 | |
| Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерения среднеквадратического значения фазного напряжения, % | ±0,5 | ±0,2 | ±0,1 |
| Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерения среднеквадратического значения междуфазного напряжения, % | ±0,5 | ±0,2 | ±0,1 |
| Диапазон измерения частоты, Гц | 40 - 70 | ||
| Пределы допускаемой основной абсолютной погрешности измерения частоты, мГц | ±50 | ±10 | |
| Диапазон измеряемых n-гармонических составляющих напряжения | 1 - 19 | 1 - 50 | |
| Диапазон измерения коэффициента n-й гармонической составляющей напряжения,% | 0 - 100 | ||
| Пределы допускаемой относительной погрешности измерения коэффициента n-й гармонической составляющей напряжения ,% | ± 5 | ± 1 | |
| Диапазон измеряемых m-гармонических составляющих напряжения | - | 1 - 50 | |
| Диапазон измерения коэффициента m-й гармонической составляющей напряжения,% | - | 0 - 100 | |
| Пределы допускаемой относительной погрешности измерения коэффициента m-й гармонической составляющей напряжения, % | - | ± 5 | ± 1 |
| Диапазон измерения суммарного коэффициента гармонических составляющих напряжения, THDU | 0-100 | ||
| Пределы допускаемой абсолютной погрешности измерения суммарного коэффициента гармонических составляющих напряжения, % | ± 5 | ± 1 | |
| Диапазон измерения кратковременной дозы фликера PSt | - | 0,2-20 | |
| Диапазон измерения длительной дозы фликера PLt | - | 0,2-20 | |
| Пределы допускаемой относительной погрешности измерения кратковременной и длительной дозы фликера, % | - | ±5,0 | |
| Диапазон измерения глубины провалов напряжения dU пр, % | - | 10 - 100 | |
| Пределы допускаемой абсолютной погрешности измерения глубины провалов напряжения, % | - | ±0,2 | |
| Диапазон измерения длительности провалов напряжения At п, с | - | 0,01 - 40 | |
| Пределы допускаемой абсолютной погрешности измерения длительности провалов напряжения, с | - | ± 0,02 | |
| Диапазон измерения длительности временного перенапряжения AtnepU, с | - | 0,01 - 40 | |
| Пределы допускаемой абсолютной погрешности измерения длительности перенапряжения, с | - | ± 0,02 | |
| Диапазон измерения среднеквадратического значения фазного тока I, А | 0,01 - 6 | 0,001 - 6 | |
| Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерения среднеквадратического значения фазного тока, % | ±0,5 | ±0,2 | ±0,1 |
| Диапазон измерения суммарного коэффициента гармонических составляющих тока, THDi | 0-100 | ||
| Пределы допускаемой абсолютной погрешности измерения суммарного коэффициента гармонических составляющих тока, % | ± 5 | ± 1 | |
| Диапазон измерения коэффициента мощности | 0,01 инд. - 1 - 0,01 емк. | ||
| Пределы допускаемой абсолютной погрешности измерения коэффициента мощности, % | ± 1 | ||
| Диапазон измерения полной электрической мощности S, кВ-А | 0,1-5,4 | 0,01 - 10,8 | |
| Диапазон измерения активной электрической мощности P, кВт | 0,1-5,4 | 0,01 - 10,8 | |
| Диапазон измерения реактивной электрической мощности Q, квар | 0,1-5,4 | 0,01 - 10,8 | |
| Пределы допускаемой приведенной погрешности измерения полной электрической мощности, % | ±0,8 | ±0,4 | ±0,2 |
| Пределы допускаемой приведенной погрешности измерения активной электрической мощности, % | ±0,8 | ±0,4 | |
| Пределы допускаемой приведенной погрешности измерения реактивной электрической мощности, % | ±1,0 | ±0,4 | |
| Диапазон измерения активной электрической энергии, ГВт-ч | 0,1 - 999 | 0,01 - 999 | |
| Диапазон измерения реактивной индуктивной и емкостной электрической энергии, Г вар-ч | 0,1 - 999 | 0,01 - 999 | |
| Пределы допускаемой относительной погрешности измерения активной электрической энергии, % | ±1,0 | ±0,5 | |
| Пределы допускаемой относительной погрешности измерения реактивной индуктивной и емкостной электрической энергии, % | ±2,0 | ±1,0 | |
| Примечание: -пределы допускаемой дополнительной температурной погрешности при измерении электрической энергии по МЭК 62053-22 - пределы допускаемой температурной погрешности во всём рабочем диапазоне не превышает указанную в таблице 7. | |||
Таблица 8 - Основные технические характеристики анализаторов показателей качества электрической энергии PLA_
| Наименование характеристики | Значение |
| Отображаемое количество единиц измерения, с плавающей запятой: - на ЖКИ анализатора; - в программном обеспечении анализатора | 4 7 |
| У стойчивость к кратковременным / длительным перегрузкам по входному сигналу: - измерительный вход напряжения, В - измерительный вход тока, А | 2000 (1 мин.) / 690 70 (1 с) / 8,5 |
| Рабочие условия применения: - температура, °С - влажность при температуре 30 оС, не более, % - атмосферное давление, кПа | от минус 25 до плюс 60 80 от 84 до 106,7 |
| Температурный диапазон транспортирования и хранения, °С для моделей: - PLA33, PLA34 - PLA44 | от минус 40 до плюс 80 от минус 30 до плюс 80 |
| Напряжение питания, В: - переменного тока: - для PLA34, PLA44; - для PLA33, PLA44; - постоянного тока: - для PLA 34, PLA44; - (дополнительное) для всех модификаций | 100 - 230 230 100 - 265 24 |
| всего листов 1 | |
| Потребляемая мощность, не более, В А, для моде- | |
| лей: | |
| - PLA33, | 1,5 |
| - PLA34 | 4 |
| - PLA44 | 8 |
| Входное сопротивление цепи напряжения, МОм | 10 |
| Габаритные размеры, не более, мм - PLA33 | 96x96x55 |
| - PLA34 | 96x96x70 |
| - PLA44 | 144x144x80 |
| Масса, кг | |
| - PLA33 | 0,62 |
| - PLA34 | 0,53 |
| - PLA44 | 1,35 |
| Время непрерывной работы, не менее, ч | Неограниченная продолжительность времени непрерывной работы |
| Наработка на отказ, не менее, ч | 90000 |
| Срок службы, не менее, лет | 30 |
Знак утверждения типа наносят на заднюю панель корпуса анализаторов в виде наклейки, на титульный лист руководства по эксплуатации - типографским способом.
Комплект поставки анализаторов приведен в таблице 9.
Таблица 9 - Комплект поставки
| Наименование | Количество | Примечание |
| Анализатор показателей качества электрической энергии PLA | 1 | |
| Внешний датчик температуры (только для PLA44) | 1 | Опционально |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 | |
| Паспорт | 1 | |
| Упаковка | 1 | Коробка из гофрокартона |
| Программное обеспечение «PMS» и «Electric | MA» не входит в комплект поставки и может | |
быть поставлено дополнительно по требованию заказчика. Программное обеспечение «PMS» доступно для бесплатного скачивания на сайте изготовителя.
осуществляется по ГОСТ Р 8.656-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Методика поверки» и документу МП 59841-15 «Анализаторы показателей качества электрической энергии PLA. Методика поверки», утвержденным ФГУП «ВНИИМС» в ноябре 2014 г.
Основные средства поверки:
- калибратор переменного тока Ресурс-К2М (Госреестр № 31319-12);
- установка поверочная УППУ-МЭ 3.1 (Госреестр № 29123-05);
- измеритель показателей качества электрической энергии «Ресурс-ОТ2-ПТ» (Госреестр №29470-05).
Сведения приведены в руководстве по эксплуатации «Анализаторы показателей качества электрической энергии PLA. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к анализаторам показателей качества электрической энергии PLA
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования»
3. ГОСТ Р 51317.4.30-2008 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»
4. ГОСТ Р 8.689-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методы испытаний»
5. ГОСТ Р 51317.4.7-2008 «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств».
6. Техническая документация фирмы-изготовителя.
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
