Динамометры электронные универсальные 51, 59842-15

59842-15
Динамометры электронные универсальные 51 (далее - динамометры) предназначены для измерений статических сил растяжения и сжатия.
Карточка СИ
Номер в госреестре 59842-15
Наименование СИ Динамометры электронные универсальные
Обозначение типа СИ 51
Изготовитель "Walter + Bai AG", Швейцария
Год регистрации 2015
Срок свидетельства 18.12.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Динамометры электронные универсальные 51 (далее - динамометры) предназначены для измерений статических сил растяжения и сжатия.

Описание

Динамометры состоят из датчика силоизмерительного тензорезисторного с силовводящими элементами, вторичного измерительного преобразователя INDI 5250 с цифровым от-счетным устройством и соединительного кабеля.

Принцип действия динамометров состоит в том, что под действием приложенной нагрузки происходит деформация упругого элемента, на котором нанесен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает во вторичный измерительный преобразователь для аналого-цифрового преобразования, обработки и индикации результатов измерений.

Модификации динамометров отличаются пределами измерений, дискретностями цифрового отсчетного устройства, классами точности по ГОСТ Р 55223-2012, габаритными размерами и массой.

Динамометры имеют обозначение 51Т-Х-К, где:

Т - тип варианта исполнения (“00” - нержавеющая сталь; “05” - легированная сталь);

Х - наибольший предел измерений, кН;

К - класс точности по ГОСТ Р 55223-2012 (0,5; 1; 2).

Общий вид динамометров электронных универсальных представлен на рис. 1

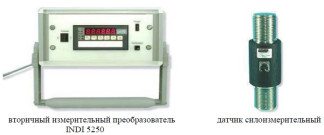

вторичный измерительный преобразователь    датчик силоизмерительный

INDI 5250

Рис. 1. Общий вид динамометров электронных универсальных

Программное обеспечение

Программное обеспечение вторичного измерительного преобразователя INDI 5250 предназначено для преобразования и обработки сигналов датчика силоизмерительного, индикации измерения силы и передачи измеренных значений на внешние устройства. Программное обеспечение установлено во внутреннюю энергонезависимую память микроконтроллера и защищено от внешнего несанкционированного вмешательства, приводящего к искажению результатов измерений. Разделение на метрологически значимую и не значимую части не произведено.

Идентификационные данные ПО приведены в таблице 1

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии программного обеспечения, не ниже

Цифровой идентификатор программного обеспечения (для указанной версии)

Алгоритм вычисления цифрового идентификатора программного обеспечения

D5250

D5250

Идентификация ПО

-    при включении на индикатор выводится идентификационное наименование ПО.

-    Цифровой идентификатор не вычисляется, т.к. доступа к исходному коду нет. Идентификационные данные достаточны для однозначной идентификации ПО.

Уровень защиты ПО -высокий, в соответствии с Р 50.2.077 - 2014.

Технические характеристики

Класс точности по ГОСТ Р 55223-2012    0,5; 1; 2

Пределы допускаемой относительной погрешности динамометров и предельные значения составляющих погрешности, связанных с воспроизводимостью показаний b, повторяемостью показаний b', интерполяцией fc, дрейфом нуля f0, гистерезисом v и ползучестью с в зависимости от класса точности приведены в таблице 2.

Таблица 2

Класс точности динамометра по ГОСТ Р 552232012

Предельные значения, %

допускаемой относительной погрешности

b

b'

fc

fo

v

с

0,5

± 0,12

0,10

0,05

± 0,05

± 0,025

0,15

0,05

1

± 0,24

0,20

0,10

± 0,10

± 0,050

0,30

0,10

2

± 0,45

0,40

0,20

± 0,20

± 0,10

0,50

0,20

Наибольшие пределы измерений, масса и габаритные размеры датчика силоизмерительного тензорезисторного с силовводящими элементами приведены в таблице 3, масса и габаритные размеры вторичного измерительного преобразователя INDI 5250 приведены в таблице 4.

Таблица 3

обозначение

Наибольший предел измерений (НПИ), кН

Масса, не более, кг

Г абаритные размеры датчиков, не более, мм

диаметр

высота

5100-10-К

5105-10-К

10

0,8

50

307

5100-50-К

5105-50-К

50

0,8

50

307

5100-75-К

5105-75-К

75

1,9

60

402

5100-100-К

5105-100-К

100

1,9

60

402

5100-150-К

5105-150-К

150

1,5

75

510

5100-200-К

5105-200-К

200

3,65

75

510

5100-300-К

5105-300-К

300

10,0

89

740

5100-750-2

5105-750-2

750

20,0

111

740

5100-1500-2

5105-1500-2

1500

20,0

111

740

5100-2-2

5105-2-2

2

37,6

150

600

5100-3-2

5105-3-2

3

37,6

150

600

Таблица 4

обозначение

Масса, не более, кг

Г абаритные размеры, не более, мм

длина

ширина

высота

INDI 5250

3,0

144

72

132

Питание динамометров осуществляется от сети переменного тока:

-    напряжение, В..........................................................................от 187 до 242

-    частота, Гц ................................................................................от 49 до 51

-    потребляемая мощность, Вт не более...............................................................20

Условия эксплуатации:

температуры окружающего воздуха, °С от +15 до +35 относительной влажности, % от 45 до 8 Вероятность безотказной работы за 2000 ч........................................................0,9

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом и на вторичный измерительный преобразователь INDI 5250 рядом с маркировкой изготовителя фотохимическим способом.

Комплектность

Наименование

Количество

Динамометр

1 шт

Руководство по эксплуатации

1 шт

Методика поверки МП ТИнТ 165 - 2014

1 шт

Поверка

осуществляется в соответствии с документом МП ТИнТ 165 - 2014 «Динамометры электронные универсальные 51. Методика поверки», утвержденному ГЦИ СИ «ТестИнТех»

15.09.2014 г.

Основные средства поверки: машины силовоспроизводящие 1-го разряда по ГОСТ Р 8.663-2009

Нормативные и технические документы, устанавливающие требования к динамометрам электронным универсальным 51

1. ГОСТ Р 55223-2012 Динамометры. Общие метрологические и технические требования.

2.    ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.

3.    Техническая документация фирмы «Walter+Bai AG», Швейцария.

Рекомендации к применению

при выполнении работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 08.11.2024
59842-15
Номер в ГРСИ РФ:
59842-15
Производитель / заявитель:
"Walter + Bai AG", Швейцария
Год регистрации:
2015
Cрок действия реестра:
18.12.2024
