| Номер в госреестре | 59846-15 |
| Наименование СИ | Анализаторы телевизионных сигналов портативные |
| Обозначение типа СИ | WFM2200A, WFM2300 |
| Изготовитель | Компания "Tektronix (China) Co., Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 06.02.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы телевизионных сигналов портативные WFM2200A, WFM2300 предназначены для исследования и измерения параметров цифровых телевизионных сигналов.
Анализаторы телевизионных сигналов портативные WFM2200A, WFM2300 по принципу действия представляют собой широкополосный осциллограф с системой синхронизации развертки от телевизионного сигнала, которая осуществляется от входного сигнала или от внешнего сигнала различных телевизионных форматов. Параметры видеосигналов и звуковых сигналов в задаваемых пользователем представлениях отображаются на цветном жидкокристаллическом дисплее. Анализ телевизионных видеосигналов производится в форме осциллограмм, векторов с комбинированными и компонентными масштабными сетками, различных диаграмм, а также в виде обычного телевизионного изображения. Уровни сигналов в каналах звука отображаются в виде вертикальных столбиков с масштабной шкалой, стереофонических диаграмм и фигур Лиссажу.
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, или по интерфейсам USB, Ethernet.
Модель WFM2300 отличается от WFM2200A наличием режима глазковой диаграммы.
К стандартному исполнению в обоих моделях могут быть установлены следующие опции:
- 3G: анализ видеосигналов SDI-3G;
- DATA: мониторинг содержания видеосигнала;
- DBE: анализ звуковых сигналов DOLBY;
- LOUD: индикация уровня звукового сигнала;
- SFP: оптический вход/выход.

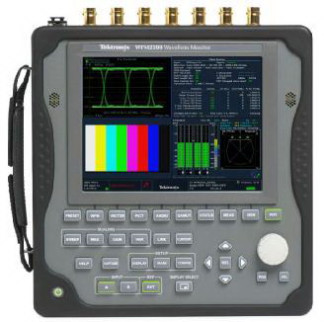

Конструктивно анализаторы телевизионных сигналов портативные WFM2200A, WFM2300 выполнены в виде переносного блока, их внешний вид показан на фотографиях 1 и 2.
Питание осуществляется от внутреннего аккумулятора, от внешнего источника постоянного напряжения либо от сети переменного тока через адаптер.
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже._
| уровень защиты (класс риска) | «низкий» по Р50.2.077-2014 (“A” по WELMEC 7.2) |
| идентификационное наименование | WFM2200A/2300 Firmware |
| идентификационный номер версии | 2.9.2 и выше |
| ФОРМАТ | В О Л Я k С Х нн ОН И З И В ЛЕ Е Т нн Ы | ||
| видеосигналы | SDI: SD (270 Мбит/с), HD (1,5 Гбит/с), Dual Link, 3G (3 Гбит/с, опция 3G) | ||
| звуковые сигналы | AES/EBU, SDI AES/EBU Embedded | ||
| цифровые сигналы | LTC | ||
| ВХОДЫ И | ВЫХОДЫ (тип соединителей, входное/выходное сопротивление) | ||
| вход “SDI A” | BNC, 75 Ом | ||
| вход “MULTI IN” | BNC, 75 Ом для сигналов SDI, AES/EBU, > 1 кОм для сигналов LTC | ||
| вход “REF IN” | BNC, 75 Ом | ||
| петля “STRESS LOOP” | BNC (2 шт.), 75 Ом проходного типа | ||
| выход “SDI OUT” | BNC, 75 Ом | ||
| выход “AES OUT” | BNC, 75 Ом | ||
| оптический вход/выход | SFP (опция SFP) | ||
| ПАРАМЕТРЫ | ВИДЕОСИГНАЛА SDI | ||
| диапазон амплитуды импульсов на входе | (800 ± 80) мВ п-п | ||
| амплитуда импульсов на выходе | 800 мВ | ||
| пределы допускаемой относительной погрешности амплитуды импульсов на выходе | ± 10 % | ||
| длительность фронта и среза импульсов на выходе (20/80 %), типовые значения, не более | |||
| для сигнала SD | от 400 до 800 пс | ||
| для сигнала HD | 135 пс | ||
| пределы допускаемой относительной погрешности измерения амплитуды сигнала по глазковой диаграмме (модель WFM2300) | ± 5 % | ||
| ПАРАМЕТРЫ ЗВУКОВОГО СИГНАЛА AES/EBU | |||
| тактовая частота сигнала | 48 кГц | ||
| диапазон амплитуды импульсов на входе | от 0,5 до 2 В п-п | ||
| амплитуда импульсов на выходе | 1 В | ||
| пределы допускаемой относительной погрешности амплитуды импульсов на выходе | ± 10 % | ||
| ПАРАМЕТРЫ СИГНАЛА ВНЕШНЕЙ СИНХРОНИЗАЦИИ | |||
| форматы сигнала | PAL (композитный) Tri-level-sinc | ||
| диапазон амплитуды сигнала синхронизации | от 0,5 до 2 В п-п | ||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| постоянное напряжение питания от внешнего источника | от 18,5 до 20 В |
| напряжение питания сети (с комплектуемым адаптером) | от 100 до 240 В |
| частота сети | 50 ± 0,5 Гц |
| потребляемая мощность, не более | 35 Вт |
| габаритные размеры (высота х ширина х глубина), мм | 216x208x36 |
| масса с аккумулятором, не более | 1,8 кг |
| рабочие условия эксплуатации диапазон температур относительная влажность воздуха при температуре до + 40 оС | группа 3 ГОСТ 22261-94 от 0 до + 40 оС от 20 до 80 % |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
Знак утверждения типа наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| анализатор телевизионных сигналов портативный WFM2200A / WFM2300 | 1 шт. по заказу |
| аккумулятор Li-Ion WFM200BA | 1 шт. |
| адаптер сетевой 119-7910 | 1 шт. |
| кабель сетевой опция A1 | 1 шт. |
| опции | по заказу |
| запасной аккумулятор WFM200BA | 1 шт. по заказу |
| зарядное устройство WFM200BC | 1 шт. по заказу |
| мягкий чехол для переноски WFM200FSC | 1 шт. по заказу |
| руководство по установке и технике безопасности 071-3205 | 1 шт. |
| руководство пользователя 077-0866-00 (на компакт-диске) | 1 шт. |
| методика поверки МП РТ 2194-2014 | 1 шт. |
осуществляется по документу МП РТ 2194-2014 «Анализаторы телевизионных сигналов портативные WFM2200A, WFM2300», утвержденному ГЦИ СИ ФБУ «Ростест-Москва»
02.12.2014 г.
Средства поверки:
| средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| генератор тестовых цифровых телевизионных | генератор тестовых телевизионных |
| сигналов воспроизведение тестовых сигналов SD (270 Мбит/с), HD (1,5 Гбит/с), 3G (3 Гбит/с), SDI 100% Color Bars | сигналов Tektronix TG700 или TG8000 с модулями DVG7, HDVG7, HD3G7, SDI7 воспроизведение тестовых сигналов SD (270 Мбит/с), HD (1,5 Гбит/с), 3G (3 Гбит/с), SDI 100% Color Bars |
| осциллограф цифровой полоса пропускания не менее 4 ГГц; относительная погрешность коэффициента отклонения не более ± 3,5 % | осциллограф цифровой Tektronix DPO70404 полоса пропускания 4 ГГц; относительная погрешность коэффициента отклонения не более ± 2 % |
Методы измерений изложены в разделах руководства пользователя 077-0866-00.
Нормативные документы, устанавливающие требования к анализаторам телевизионных сигналов портативным WFM2200A, WFM2300
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования.
ГОСТ Р 52722-2007. Каналы передачи цифровых телевизионных сигналов аппаратностудийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
