Номер в госреестре | 59847-15 |
Наименование СИ | Переключатели генераторов телевизионных сигналов |
Обозначение типа СИ | ECO8000, ECO8020 |
Изготовитель | Компания "Tektronix (China) Co., Ltd.", Китай |
Год регистрации | 2015 |
Срок свидетельства | 06.02.2020 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Переключатели генераторов телевизионных сигналов ЕС08000, ЕС08020 предназначены для формирования заданной последовательности тестовых цифровых телевизионных сигналов.
Переключатели генераторов телевизионных сигналов ЕС08000, ЕС08020 представляют собой многоканальные коммутаторы, позволяющие осуществлять переключение цифровых телевизионных сигналов от нескольких генераторов и формирование выходного сигнала с заданной последовательностью.
Модели ЕС08000, ЕС08020 различаются количеством каналов и типом сигнальных разъемов (стандартные соединители “БКС” в модели ЕС08000, миниатюрные соединители высокой плотности “HD BNC’ в модели ЕС08020).

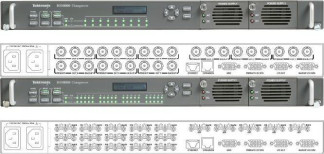

Конструктивно переключатели генераторов телевизионных сигналов ЕС08000, ЕС08020 выполнены в виде моноблока модульного типа, модули переключателей устанавливаются в слоты на задней панели. Внешний вид моделей ЕС08000 и ЕС08020 (передняя панель и задняя панель) показан на рисунках 1 и 2.
В базовом исполнении предусмотрены каналы “REF” (три канала в модели ECO8000, пять каналов в модели ЕС08020) на основе быстродействующих электронных ключей, которые предназначены для переключения сигналов с частотным диапазоном 50 МГц.
В качестве опций может быть увеличено количество каналов, а также установлены высокочастотные каналы “HREF” релейного типа, позволяющие коммутировать сигналы с частотным диапазоном 3 ГГц.
Каждый канал имеет входы “PRIMARY” и “BACKUP”, предназначенные для подключения двух сигналов, и выход (“OUT”), в слот устанавливается модуль на три канала.
Опция LTC (Linear Time Code) добавляет четыре канала линейного временного кода, каждый из которых имеет прямой (“LTC+”) и инверсный (“LTC-“) входы.
Опция DPW добавляет резервный модуль сетевого питания, который подключается автоматически в случае выхода из строя основного модуля питания.
В каждом канале возможна установка порогов срабатывания по входному напряжению таким образом, что на выход канала не будут проходить сигналы, амплитуда которых на 3 дБ ниже установленного значения порога.
Управление режимами работы производится вручную с лицевой панели, или по интерфейсу Ethernet.
Программное обеспечение выполняет функции управления режимами работы. Общие сведения о программном обеспечении приведены в таблице ниже.
уровень защиты (класс риска) | «низкий» по Р50.2.077-2014 (“A” по WELMEC 7.2) |
идентификационное наименование | EC08000 Firmware |
идентификационный номер версии | 1.0 и выше |
ВИДЫ ТЕЛЕВИЗИОННЫХ СИГНАЛОВ | ||||||
каналы REF | Black Burst, Tri-level Sync, Word Clock, AES | |||||
каналы HREF | то же, что REF, а также SDI SD, SDI HD, SDI 3G, GPS | |||||
каналы LTC | LTC (Linear Time Code) | |||||
ТИП СОЕДИНИТЕЛЕН | ||||||
EC08000 | EC08020 | |||||
каналы REF | BNC | HD BNC | ||||
каналы HREF | BNC | HD BNC | ||||
каналы LTC | HD D-SUB 15 pin | |||||
А И АР В | НТЫ ИСПОЛНЕНИЯ МОДЕЛИ EC08000 | |||||
слот 1 | слот 2 | слот 3 | ||||
базовое исполнение | 3 канала REF | пустой | пустой | |||
опция REF | 3 канала REF | 3 канала REF | пустой | |||
опция REF, REF | 3 канала REF | 3 канала REF | 3 канала REF | |||
опция REF, HREF | 3 канала REF | 3 канала REF | 3 канала HREF | |||
опция HREF | 3 канала REF | 3 канала HREF | пустой | |||
опция HREF, HREF | 3 канала REF | 3 канала HREF | 3 канала HREF | |||
ВАРИА | НТЫ ИСПОЛН] | ЕНИЯ МОДЕЛИ EC08020 | ||||
слот 1 | слот 2 | слот 3 | слот 4 | |||
базовое исполнение | 5 кан. REF | пустой | пустой | пустой | ||
опция REF | 5 кан. REF | 5 кан. REF | пустой | пустой | ||
опция REF, REF | 5 кан. REF | 5 кан. REF | 5 кан. REF | пустой | ||
опция REF, REF, REF | 5 кан. REF | 5 кан. REF | 5 кан. REF | 5 кан. REF | ||
опция REF, HREF | 5 кан. REF | 5 кан. REF | 5 кан. HREF | пустой |
опция REF, HREF, HREF | 5 кан. REF | 5 кан. REF | 5 кан. HREF | 5 кан. HREF | ||
опция REF, REF, HREF | 5 кан. REF | 5 кан. REF | 5 кан. REF | 5 кан. HREF | ||
опция HREF | 5 кан. REF | 5 кан. HREF | пустой | пустой | ||
опция HREF, HREF | 5 кан. REF | 5 кан. HREF | 5 кан. HREF | пустой | ||
опция HREF, HREF, HREF | 5 кан. REF | 5 кан. HREF | 5 кан. HREF | 5 кан. HREF | ||
ПАРАМЕТРЫ КАНАЛОВ REF | ||||||
диапазон напряжения на входах и выходах | от минус 3 до + 5 В | |||||
максимальная сила тока на выходе (нагрузка 3 5 Ом) | 100 мА | |||||
вносимые потери (ослабление сигнала от входа к выходу), не более на частотах до 10 МГц на частотах от 10 до 50 МГц, типовое значение | 0,2 дБ 1 дБ | |||||
максимальная сила тока на выходе (нагрузка 3 5 Ом) | 100 мА | |||||
перекрестные помехи между входом и выходом в одном канале и между двумя каналами, типовые значения, не более | ||||||
на частотах до 6 МГц | минус 60 дБ | |||||
на частотах от 6 до 50 МГц, типовое значение | минус 40 дБ | |||||
время переключения межу входами канала при одинаковых видах сигналов на входах (90 % от установившегося значения амплитуды), типовые значения, не более | ||||||
для сигналов “Black Burst”, “Tri-level Sync” | 125 не | |||||
для сигналов “IV Word clock”, “AES” | 250 не | |||||
для сигнала “5 V Word clock” | 500 не | |||||
пределы допускаемой относительной погрешности установки порогов срабатывания по входному напряжению | ± 1 дБ | |||||
ПАРАМЕТРЫ КАНАЛОВ HREF | ||||||
диапазон напряжения на входах и выходах | ± 2,5 В | |||||
максимальная сила тока на выходе (нагрузка 3 5 Ом) | 100 мА | |||||
вносимые потери (ослабление сигнала от входа к выходу), не более на частотах до 10 МГц на частотах от 10 МГц до 3 ГГц, типовое значение | 0,1 дБ 3 дБ | |||||
перекрестные помехи между входом и выходом в одном канале и между двумя каналами, типовые значения, не более | ||||||
на частотах до 1,5 ГГц | минус 48 дБ | |||||
на частотах от 1,5 до 3 ГГц, типовое значение | минус 40 дБ | |||||
время переключения межу входами канала, типовые значения | от 0,5 до 2 мс | |||||
пределы допускаемой относительной погрешности установки порогов срабатывания по входному напряжению | ± 1 дБ | |||||
ПАРАМЕТРЫ КАНАЛОВ LTC | ||||||
диапазон напряжения на входах и выходах | ± 5 В | |||||
перекрестные помехи между входом и выходом в одном канале и между двумя каналами, типовые значения, не более | минус 60 дБ | |||||
время переключения межу входами канала, типовое значение | 1 мс | |||||
пределы допускаемой относительной погрешности установки порогов срабатывания по входному напряжению | ± 1 дБ | |||||
ОБЩИЕ ХАРАКТЕРИСТИКИ | ||||||
напряжение питания | от 100 до 240 В | |||||
частота сети | 50 ± 0,5 Гц | |||||
потребляемая мощность, не более | 50 В А | |||||
габаритные размеры (ширина х глубина х высота), мм | 216x208x36 | |||||
масса, не более | 4,5 кг | |||||
рабочие условия эксплуатации диапазон температур | от 0 до + 50 оС |
относительная влажность воздуха при температуре до + 30 °С | от 20 до 80 % |
условия транспортирования и хранения диапазон температур относительная влажность воздуха при температуре до + 40 оС | от минус 20 до + 60 оС от 5 до 90 % |
электромагнитная совместимость | по ГОСТ Р 51522-99 |
безопасность | по ГОСТ Р 52319-2005 |
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель корпуса в виде титульный лист руководства по эксплуатации типографским способом. Комплектность | наклейки и на |
наименование и обозначение | кол-во |
переключатель генераторов телевизионных сигналов ЕС08000/ЕС08020 | 1 шт. по заказу |
адаптеры и кабели | по заказу |
опции | по заказу |
руководство по эксплуатации 077-0874-00 (на компакт-диске) | 1 шт. |
методика поверки МП РТ 2195-2014 | 1 шт. |
осуществляется по документу «МП РТ 2195-2014. Переключатели генераторов телевизионных сигналов ЕС08000, ЕС08020», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 02.12.2014 г.
Средства поверки:
средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
генератор сигналов прямоугольной формы относительная погрешность воспроизведения напряжения прямоугольной формы амплитудой 0,7 и 2 В и частотой 10 и 48 кГц не более 3 % | генератор сигналов произвольной формы Tektronix AFG3021C относительная погрешность воспроизведения напряжения прямоугольной формы амплитудой от 0,7 до 2 В на частотах от 1 кГц до 20 МГц не более 3 % |
мультиметр цифровой относительная погрешность измерения переменного напряжения 1 В (скз) частотой 10 кГц не более 0,1 % | мультиметр цифровой Keithley 2000 относительная погрешность измерения переменного напряжения 1 В (скз) частотой от 10 Гц до 20 кГц не более 0,08 % |
Методы измерений изложены в разделах руководства по эксплуатации 077-0874-00.
Нормативные документы, устанавливающие требования к переключателям генераторов телевизионных сигналов ECO8000, ЕС08020
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования.
ГОСТ Р 52722-2007. Каналы передачи цифровых телевизионных сигналов аппаратностудийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
