| Номер в госреестре | 59860-15 |
| Наименование СИ | Счетчики газа бытовые ультразвуковые |
| Обозначение типа СИ | СГБУ |
| Изготовитель | Общество с ограниченной ответственностью Производственно-коммерческая фирма «БЕТАР» (ООО ПКФ «БЕТАР»), Республика Татарстан, Чистопольский район, г. Чистополь |
| Год регистрации | 2015 |
| Срок свидетельства | 23.12.2024 |
| МПИ (интервал между поверками) | 12 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа бытовые ультразвуковые СГБУ предназначены для измерения объема газа при учете потребления газа индивидуальными потребителями в жилищно-коммунальном и бытовом хозяйстве.
Работа счетчика основана на принципе поочередного излучения двумя пьезокерамическими преобразователями ультразвуковых импульсов по потоку и против потока газа, приеме прошедших через поток газа сигналов, измерении времени распространения ультразвуковых импульсов в мерном тракте счетчика. Время распространения импульсов в мерном тракте зависит от скорости потока газа. Измерив время распространения, счетчик вычисляет скорость потока газа и объем газа нарастающим итогом.
Счетчики состоят из:
- корпуса, включающего в себя мерный тракт и два пьезокерамических преобразователя;
- электронного блока, производящего вычисление объема газа, включающего в себя жидкокристаллический индикатор (ЖКИ) и батарею для питания электронного блока;
- корпуса электронного блока с крышкой.
Счетчики выпускаются в следующих исполнениях:
- типоразмеров: G1,6, G2,5, G4 и G6;
- без температурной коррекции и с температурной коррекцией;
- без радиоканала и с радиоканалом.
Счетчики имеют отсчетное устройство в виде ЖКИ, на котором цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.
Исполнение счетчиков газа с температурной коррекцией приводит измеренный объем газа к стандартным условиям (к температуре Т=20 °С).

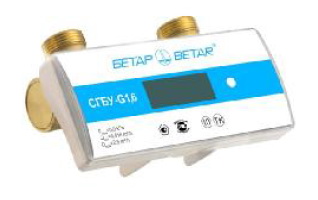

Рисунок 2 - Общий вид счетчиков газа бытовых ультразвуковых СГБУ-04 и СГБУ-Об
На рисунке 3 приведены схема пломбирования и обозначение мест для нанесения пломб для защиты от несанкционированного доступа.
Счетчик пломбируется одним из двух способов:
1. Самоклеющейся пломбой (поз. 1), размещаемой на линии смыкания крышки и основания, таким образом, чтобы закрыть доступ к содержимому счетчика. Пломба изготавливается из специальной саморазрушающейся пленки.
2. Пластмассовой пломбой (поз. 2) при помощи проволоки. Проволока продевается в специальные пломбировочные отверстия крышки и основания.
1 - самоклеющаяся пломба, 2 - пластмассовая пломба
Программное обеспечение счетчиков газа бытовых ультразвуковых СГБУ является встроенным.
Программное обеспечение (ПО) вычисляет мгновенный расход газа, пропорциональный разнице времён распространения импульсов, и потреблённый объем газа нарастающим итогом с выводом этого значения на жидкокристаллический индикатор (далее ЖКИ). Вычисления производятся с учётом калибровочного значения К мерного тракта, который хранится в энергонезависимой памяти и рассчитывается при калибровке счётчика газа.
В случае модификации счётчика газа с температурной коррекцией производятся измерение температуры газа и приведение измеряемого объёма газа к стандартным условиям по ГОСТ 2939-63.
ПО обеспечивает также счёт часов реального времени, фиксацию в журнале значений потреблённого объёма газа и запись моментов пропадания питания в журнал нештатных ситуаций.
Т а б л и ц а 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Uer |
| Номер версии (идентификационный номер) ПО | 1.208 |
| Цифровой идентификатор ПО | 7152 |
| Другие идентификационные данные | — |
Программное обеспечение не влияет на метрологические характеристики счетчика газа.
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. В счетчиках предусмотрена надежная защита от несанкционированных вмешательств в работу прибора, которые могут привести к искажению результатов измерений. Доступ к электронному блоку счетчика и его программирование могут быть произведены только после вскрытия самоклеящихся пломб на крышке корпуса счетчика, что фиксируется датчиком открытия.
Таблица 2
| Наименование характеристики | Значение характеристики | |||
| СГБУ^1,6 | СГБУ^2,5 | СГБУ^4 | СГБУ^6 | |
| 1 | 2 | 3 | 4 | 5 |
| Диаметр условного прохода, Бу, мм | 25 и 32 | |||
| Максимальный расход Qm^, м3/ч | 2,5 | 4,0 | 6,0 | 10,0 |
| Номинальный расход Q^, м3/ч | 1,6 | 2,5 | 4,0 | 6,0 |
| Минимальный расход, Qm, м3/ч | 0,016 | 0,025 | 0,040 | 0,060 |
| Порог чувствительности, м3/ч | 0,0032 | 0,005 | 0,008 | 0,012 |
| Пределы допускаемой относительной погрешности счетчика при нормальных условиях, %, в диапазоне расходов: от Qмин до 0,1^ом от 0,^ном до Qмакс включительно | ±2,0 ±1,0 | |||
| Перепад давления АРдмакс на максимальном расходе Q^^, Па, не более | 500 | |||
| Рабочее давление измеряемой среды, кПа, не более | 5,0 | |||
| Наименьшая цена деления отсчетного устройства, м3 | 0,001 | |||
| Емкость отсчетного устройства, не менее | 99999,999 | |||
| Температура измеряемой среды, °С | от минус 10 до плюс 50 | |||
| Изменение относительной погрешности счетчика, вызванное отклонением температуры окружающего воздуха от нормальной в пределах рабочего интервала температур на каждые 10 °С изменения температуры, %, не более | ±0,5 |
| Масса, кг, не более | 1,5 |
| Г абаритные размеры, мм, не более | 200х70х120 |
| Условия эксплуатации: - температура окружающего воздуха, °С - влажность при температуре не более 35 °С, %, не более - атмосферное давление, кПа | от минус 10 до плюс 50 95 от 84 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 110 000 |
| Срок службы, лет, не менее | 12 |
наносится в нижнюю часть лицевой панели счетчиков газа флексографским способом и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3
| Наименование | Количество, шт. | Примечание |
| 1. Счетчик газа | 1 | |
| 2. Руководство по эксплуатации | 1 | |
| 3. У паковка индивидуальная | 1 | В соответствии с техническим описанием (ТО) поставщика упаковки согласованным с предприятием-изготовителем |
| 4. Методика поверки | - | Поставляется по отдельному заказу |
осуществляется в соответствии с документом ПДЕК.407254.001 И1 «Инструкция. ГСИ. Счетчики газа бытовые ультразвуковые СГБУ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 05.12.2014 г.
Основные средства поверки:
- установка поверочная «Стандарт», расход газа (воздуха) с диапазоном измерения расхода от 0,003 до 100 м3/ч и погрешностью не более ±0,33 %.
изложено в руководстве по эксплуатации «Счетчик газа бытовой ультразвуковой СГБУ. ПДЕК.407254.001 РЭ»
Лист № 5 Всего листов 5
Нормативные и технические документы, устанавливающие требования к счетчикам газа бытовым ультразвуковым СГБУ
1. ГОСТ Р 8.618-2006. ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
2. Счетчики газа бытовые ультразвуковые СГБУ. Технические условия. ПДЕК 407254 001 ТУ.
- при осуществлении торговли.
| Зарегистрировано поверок | 71 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
