| Номер в госреестре | 59861-15 |
| Наименование СИ | Расходомеры для безнапорных каналов |
| Обозначение типа СИ | SOMMER RQ-30 и SOMMER RG-30 |
| Изготовитель | "Sommer GmbH & Co. KG", Австрия |
| Год регистрации | 2015 |
| Срок свидетельства | 06.02.2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры для безнапорных каналов моделей SOMMER RQ-30 и SOMMER RG-30 (далее-расходомеры) предназначены для измерения скорости и уровня потока жидкости, определения объемного расхода и объема жидкости в безнапорных трубопроводах, открытых каналах и реках.
Принцип действия расходомеров основан на методе «Площадь-Скорость». Поверхностная скорость потока жидкости Упов определяется ультразвуковым датчиком непрерывного действия, использующим два кристалла: один - излучающий ультразвуковые сигналы, второй - принимающий сигналы, отраженные от частиц в потоке. Согласно эффекту Доплера, излучаемый и принимаемый сигналы имеют частотный сдвиг, пропорциональный скорости движения частиц в потоке.
Расходомер состоит из датчика скорости, датчика уровня и электронного блока, заключенных в общий корпус.
Уровень потока жидкости определяется бесконтактным радарным методом (только для модели SOMMER RQ-30).
Расход воды вычисляется при известной площади живого (поперечного) сечения водного потока и средней скорости водного потока. Площадь живого сечения определяется на основании закладываемого в память электронного блока пользователем поперечного профиля русла водного потока и результатов измерений уровня воды. Средняя скорость водного потока рассчитывается как:
(1)
где Уср - средняя скорость водного потока, м/с k - переходной коэффициент,
Упов - поверхностная скорость водного потока, м/с.
Переходные коэффициенты k вычисляются обратным пересчетом при различных уровнях водного потока при известной средней скорости водного потока и результатов измерений поверхностной скорости с помощью RQ-30. Средняя скорость водного потока должна быть измерена другим средством измерений скорости водного потока с применением аттестованной методики измерений (МИ 1759-87 МУ ГСИ. Расход воды на реках и каналах. Методика выполнения измерений методом «скорость-площадь»).
Расходомеры имеют две модели SOMMER RQ-30 и SOMMER RG-30, которые различаются между собой наличием канала измерений уровня возможностью вычисления расхода (имеются у модели SOMMER RQ-30).
Расходомеры должны устанавливаться на расстоянии от 0,5 до 35 метров от максимально возможного значения уровня воды в водоводе. Расходомеры должны устанавливаться над прямолинейными участками русла длиной не менее 2 ширины русла.

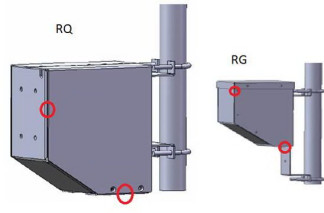

Внешний вид и места пломбирования расходомеров показаны на рисунке 1.
Встроенное программное обеспечение хранит в памяти RQ-30:
- поперечный профиль русла,
- переходные коэффициенты k,
- настройки режима измерений.
Внешнее программное обеспечение RQCommander Modelling обеспечивает:
- сохранение/выгрузка настроек режима измерений,
- интерфейс создания поперечного профиля русла и задачи переходных коэффициентов k,
- индикация и сохранение измерительной информации,
- доступ к терминальным командам RQ-30.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
| Идентификационные данные (признаки) | Значения | |
| Идентификационное наименование ПО | встроенное ПО | Внешнее ПО RQ Commander Modelling |
| Номер версии (идентификационный номер) ПО | Не ниже «1.80.01» | Не ниже «2.3.3.0» |
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: высокий. Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомеров.
Таблица 2
| Наименование характеристики | Значения характеристики |
| Диапазон измерений скорости водного потока, м/с | от минус 5,00 до минус 0,3 и от 0,3 до 5,00 |
| Пределы допускаемой относительной погрешности измерений скорости водного потока, % | ± 5 |
| Диапазон измерений уровня воды Н, м (только для модели SOMMER RQ-30): | от 0,1 до 15 (по заказу до 35) |
| Пределы допускаемой приведенной погрешности измерений уровня воды gH, (только для модели SOMMER RQ-30), % | ± 0,2 |
| Пределы допускаемой относительной погрешности | |
| измерений расхода воды, % | ±10 |
| (при уровне воды выше 0,04 от верхнего предела | |
| измерений, только для модели SOMMER RQ-30) | |
| Напряжение питания, В | 6-30 |
| Потребляемая мощность, Вт, не более | 2 |
| Габаритные размеры, мм, не более | |
| - длина | 272 |
| - высота | 333 |
| - ширина | 154 |
| Масса, кг | |
| SOMMER RQ-30 | 5,4 |
| SOMMER RG-30 | 2,7 |
| Условия эксплуатации: | |
| температура окружающего воздуха, oC | от минус 35 до плюс 60 |
| Защищенность от воздействия окружающей среды | IP 68 |
| Средняя наработка на отказ, ч | 60000 |
| Срок службы, лет | 10 |
Знак утверждения типа наносят на эксплуатационную документацию типографским способом и на корпус расходомера в виде наклейки.
Расходомеры для безнапорных каналов моделей
SOMMER RQ-30 или RG-30* 1 шт.;
Транспортная упаковка 1 шт.;
Руководство по эксплуатации 1 экз.;
Диск с ПО RQCommander Modelling 1 шт.;
Методика поверки МП 2550-0257-2014 1 экз.
*исполнение или модель оговаривается при заказе.
осуществляется по документу МП 2550-0257-2014 ” Расходомеры для безнапорных каналов моделей SOMMER RQ-30 и RG-30. Методика поверки”, утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 26 сентября 2014 г.
Основные средства поверки:
-Установка для поверки измерителей скорости потока жидкости УДИС-6. Диапазон воспроизведения линейной скорости, м/с от 0,1 до 6,0; Пределы допускаемой относительной погрешности при измерении линейной скорости, ± 0,15 %
-Дальномер лазерный Leica DISTO D3. Погрешность измерений ± 1мм + 0,1 мм/м. Диапазон измерений от 0,05 до 100 м.
Методика прямых измерений изложена в Руководстве по эксплуатации
Нормативные и технические документы, устанавливающие требования к расходомерам для безнапорных каналов моделей SOMMER RQ-30 и RG-30
1. ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
2. ГОСТ 8.477-82 “ГСИ. Государственная поверочная схема для средств измерений уровня жидкости”.
3. ГОСТ 8.486-83.Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости водного потока в диапазоне от 0,005 до 25 м/с.
4.Техническая документация фирмы-изготовителя.
Осуществление деятельности в области гидрометеорологии, мониторинга состояния и загрязнения окружающей среды
