Государственный реестр средств измерений

Калибраторы давления CPC2090, CPC2000, CPC3000, CPC6000, CPC8000, CPC8000-H, CPH7600, 59862-15

59862-15
Калибраторы давления СРС2090, СРС2000, СРС3000, СРС6000, СРС8000, СРС8000-Н, СРН7600 (далее по тексту - калибраторы) предназначены для высокоточного измерения давления газообразных и жидких сред.
Карточка СИ
Номер в госреестре 59862-15
Наименование СИ Калибраторы давления
Обозначение типа СИ CPC2090, CPC2000, CPC3000, CPC6000, CPC8000, CPC8000-H, CPH7600
Изготовитель "WIKA Alexander Wiegand SE & Co. KG", Германия
Год регистрации 2015
Срок свидетельства 06.11.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Калибраторы давления СРС2090, СРС2000, СРС3000, СРС6000, СРС8000, СРС8000-Н, СРН7600 (далее по тексту - калибраторы) предназначены для высокоточного измерения давления газообразных и жидких сред.

Описание

Принцип действия калибраторов основан на аналого-цифровом преобразовании электрического сигнала от встроенного высокоточного измерительного преобразователя давления и отображении измеряемых значений на дисплее.

Калибраторы давления СРС2090, СРС2000, СРС3000, СРС6000, СРС8000,

СРС8000-Н, СРН7600 состоят из измерительных преобразователей давления, электронного блока на базе микропроцессорной техники, жидкокристаллического или сенсорного дисплея и внутренней системы трубопроводов и вентилей. В калибраторы модификаций СРС2000, СРС6000, СРС8000-Н, СРН7600 дополнительно встраиваются устройства создания давления.

Режим работы калибраторов устанавливается с помощью клавиатуры или сенсорного дисплея.

Калибраторы являются автоматическими задатчиками давления, кроме модификации СРС 2090, в которой создание давления производится вручную.

С помощью внутреннего электронного блока производится обработка полученного результата измерений и индикация на дисплее текущего, максимального и минимального значения измеряемого давления, а также диапазона измерений и другой информации. Реализованы различные функции, такие как режим удержания последнего измеренного значения давления, автоматическая регистрация измеренных значений и многие другие.

При использовании последовательного интерфейса предусмотрено подключение к персональному компьютеру.

Модификации калибраторов давления отличаются метрологическими характеристиками и исполнением.

Калибраторы давления модификаций СРС2090 и СРС2000 являются переносными настольными приборами, в состав которых входит индуктивный преобразователь давления и электронный блок, которые смонтированы в едином корпусе, снабженном ручкой для переноски прибора. На лицевой панели калибраторов располагаются дисплей и элементы управления режимами работы. Калибратор СРС2090 имеет ручное устройство создания давления, а калибратор СРС2000 - встроенный электрический насос.

Питание калибраторов осуществляется от аккумулятора или от сети переменного тока.

В калибраторах модификации СРС6000 возможна установка до 4 встраиваемых преобразователей давления и барометра, в калибраторах СРС8000 - до 3 встраиваемых преобразователей давления и барометра, и в калибраторах СРС8000-Н - до 2 встраиваемых преобразователей давления.

В калибраторах модификаций СРС3000, СРС6000, СРС8000 возможны два варианта исполнения прибора - настольное или исполнение для установки в приборную стойку.

Калибратор модификации СРН7600 является переносным прибором, выполненным в прочном транспортном футляре. Данная модификация имеет блок измерения и генерирования

Лист № 2 Всего листов 13

силы постоянного тока и измерения напряжения постоянного тока, предназначенный для измерения выходного сигнала испытываемых преобразователей давления. Особенностью калибратора СРН7600 является возможность подключать внешние преобразователи давления СРТ6600, СРТ6100, СРТ6180, что расширяет его диапазоны измерения.

СРС2000

СРС2090

СРС8000

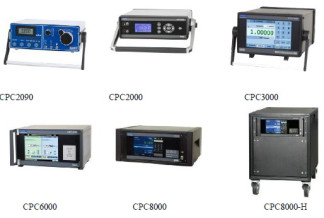

Рисунок 1. Внешний вид калибраторов

Программное обеспечение

Калибраторы имеют встроенное программное обеспечение (далее ПО). Встроенное ПО обеспечивает сбор и обработку измерительной информации, а также хранение и отображение результатов измерений. У модификаций СРС2000, СРС3000, СРС6000, СРС8000, СРС8000-Н встроенное ПО выполняет также функцию передачи данных.

ПО калибратора модификации СРС2090 осуществляет отображение значения измеренного давления на дисплее. ПО калибратора модификации СРС2000 обеспечивает интерфейс пользователя, отображение информации на дисплее, выбор единицы измерений, настройку циклов изменения давления и их значение, корректировку нулевой точки, передачу данных, а

также управление встроенным насосом.

ПО калибраторов модификаций СРС3000, СРС6000, СРС8000, СРС8000-Н обеспечивает

интерфейс пользователя, управление встроенными устройствами создания и поддержания заданного давления, отображение информации на дисплее, настройку параметров, таких, как диапазон и единица измерений, скорость измерений и передачи данных, сохранение в памяти максимальных и минимальных измеренных значений, визуализацию на дисплее процесса изменения давления и выбор режима работы. ПО СРС3000, СРС6000, СРС8000, СРС8000-Н позволяет настраивать ограничение диапазона измерений для предотвращения перегрузки тестируемого СИ, а также создавать программы испытаний СИ давления, устанавливая количество шагов изменения давления и их значение, таким образом испытания тестируемых СИ автоматизируются. Также ПО СРС3000, СРС6000, СРС8000, СРС8000-Н дополнительно позволяет производить корректировку нижнего и верхнего предела измерений.

ПО калибратора модификации СРН7600 обеспечивает интерфейс пользователя, управление встроенным насосом, отображение информации на дисплее, выбор единицы измерений, сохранение в памяти максимальных и минимальных измеренных значений, корректировку нулевой точки, а также обеспечивает подключение внешних образцовых преобразователей давления СРТ6600, СРТ6100, СРТ6180. ПО СРН7600 дополнительно позволяет производить проверку измерительных преобразователей давления и автоматически рассчитывать их погрешность, а также проверку реле давления с фиксацией значений давления, при котором произошло срабатывание реле.

Хранение информации в преобразователях осуществляется в энергонезависимой памяти.

Таблица 1

Идентификационные данные (признаки)

СРС2000

СРС2090

СРС3000

СРС6000

СРС8000

СРС8000-

Н

СРН7600

Идентификационное

СРС2000

СРС2090

001806900

001763300

001859900

001869900

СРН7600

наименование ПО

Firmware

Firmware

1

1

1

1

Firmware

Номер версии 1 (идентификационный номер) ПО

V 1.32

V 1.1

2.10.0

2.53.0

1.19.0

1.19.0

1.00

Цифровой идентификатор ПО

-

-

-

-

-

-

505E,

CRC16

Другие

идентиф икационные данные (если имеются)

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 2-8. Таблица 2

Значение характеристики

п/п

Наименование

характеристики

СРС2090

СРС2000

СРС3000

1

Диапазоны измерения: -абсолютного давления, МПа

См. табл. 3

-избыточного давления, МПа

От 0 - 0,0002 до 0 - 0,1; от минус 0,0002 - 0 до

От 0,0001 до 0,1; от минус 0,0001 до минус 0,1

См. табл. 3

- разности давлений,

минус 0,1 - 0 От 0 - 0,0002 до

От 0 - 0,0001 до

-

МПа

0 - 0,1

0 - 0,1

2

Пределы допускаемой

основной погрешности,

- % от диапазона измерений

±0,2 ±1ед.мл.разр.

±0,1; ±0,3

См. табл. 3

- % от измеряемого значения

-

-

См. табл. 3

3

Время установления заданного давления, с, не более

-

5

3

4

Рабочая среда

Сухой воздух,

Сухой воздух,

Сухой воздух,

неагрессивные

неагрессивные

неагрессивные

газы

газы

газы

5

Напряжение питания

-постоянного тока, В

9

24

-

-однофазного переменного тока, В

230±10%

От 100 до 240

-частота, Гц

50; 60

-

50

6

Потребляемая мощность, ВА,

не более

11

24

90

7

Время работы в автономном

режиме (от батареи), ч

24

8

-

8

Масса, кг, не более

2,0

4,6

9,1

9

Габаритные размеры, мм глубина

262

271

305

ширина

278

257

259

высота

90

108

188

10

Условия эксплуатации -диапазон температуры

окружающего воздуха, °С

От 10 до 40

От 10 до 40

От 15 до 45

-относительная влажность, %

не более

80

80

95

11

Срок службы, лет, не менее

10

10

10

п/п

Наименование характеристики

Значение характеристики

СРС6000

СРС8000

СРС8000-Н

1

Диапазоны измерения

См. табл. 4

См. табл. 5

См. табл. 6

2

Пределы допускаемой основной погрешности

См. табл. 4

См. табл. 5

См. табл. 6

3

Время установления заданного давления, с, не более

10

25

60

4

Рабочая среда

Сухой воздух, неагрессивные газы

Сухой воздух, неагрессивные газы

Масло, вода

5

Напряжение питания -однофазного переменного тока, В

-частота, Гц

От 100 до 230 50; 60

От 100 до 120 или от 200 до 240 50; 60

От 100 до 120 или от 200 до 240 50; 60

6

Потребляемая мощность, ВА, не более

90

130

130

7

Масса, кг, не более

16,3

22,2

108,5

8

Габаритные размеры, мм

глубина

ширина

высота

360,5

356

192

447

494

212

800

553

746

9

Условия эксплуатации -диапазон температуры окружающего воздуха, °С -относительная влажность, % не более

От 15 до 45 95

От 15 до 45 95

От 15 до 45 95

10

Срок службы, лет, не менее

10

10

10

п/п

Наименование характеристики

Значение характеристики

СРН7600

1

Диапазоны измерения, МПа 1)

От минус 0,08 до 2

2

Пределы допускаемой основной погрешности 2)

± 0,025 % Рх ± 0,01 % Рк

3

Пределы допускаемой дополнительной температурной погрешности, %/ 10°С

±0,02 3)

4

Диапазон измерения и генерирования силы постоянного тока, мА

От 0 до 24

5

Пределы допускаемой абсолютной погрешности измерения и генерирования силы постоянного тока, % от измеряемого значения ± мкА

± 0,015 ± 2

6

Диапазон измерения напряжения постоянного тока, В

От 0 до 30

7

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, % от измеряемого значения ±мВ

± 0,015 ± 2

8

Рабочая среда

Сухой воздух, неагрессивные газы

9

Напряжение питания постоянного тока, В

16

10

Время работы в автономном режиме (от батареи), ч

50

11

Масса, кг, не более

7

12

Габаритные размеры, мм

глубина

ширина

высота

308

390

172

13

Условия эксплуатации

-диапазон температуры окружающего воздуха, °С

-относительная влажность, %

От минус10 до 50 От 35 до 85

14

Срок службы, лет, не менее

10

к - диапазон измерений

Рх - измеренное значение Примечание:

1)    Диапазоны измерений в комплекте с внешними образцовыми преобразователями давления указаны в таблицах 7 и 8

2)    Погрешность в комплекте с внешними образцовыми преобразователями давления указана в таблицах 7 и 8

3)    в диапазонах от минус 10 до 15 оС и от 35 до 50 оС. В диапазоне от 15 до 35 оС дополнительная погрешность отсутствует.

Вид

давления

Диапазон измерений, МПа

Пределы допускаемой основной погрешности в диапазоне

Исполнение 1

Исполнение 2

(0 - 100)% Рк

(0 - 50)% Рк

(свыше 50 до 100) % Рк

Положительное

избыточное

от 0 - 0,035 до 0 - 10

± 0,025% Рк

-

-

от 0 - 0,1 до 0 - 10

± 0,0125% Рк

± 0,025% Рх

Отрицательное

избыточное

от минус 0,035 - 0 до минус 0,1 - 0

± 0,025 % Рк

-

-

Отрицательное и положительное избыточное

от минус 0,035 -0,035

до минус 0,1 - 10

± 0,025 % Рк

-

-

от минус 0,1 - 1 до минус 0,1 - 10

± 0,0125% Рк

± 0,025% Рх

Абсолютное

от 0 - 0,1 до 0 - 10,1

± 0,025 % Рк

± 0,0125% Рк

± 0,025% Рх

Атмосферное

0,0552 - 0,1172

± 0,02% Рх

± 0,02% Рх

± 0,02% Рх

Рк - диапазон измерений Рх - измеренное значение

Вид

давления

Диапазон

измерений,

МПа

Пределы допускаемой основной погрешности в диапазоне

Исполнение 1

Исполнение 2

(0 - 100)% Рк

(0 - 50)% Рк

(свыше 50 до 100) % Рк

Положительное

избыточное

От 0 - 0,0025 до 0 -0,007

± 0,03% Рк

-

-

от 0 - 0,007 (включительно) до 0 - 10

± 0,01% Рк

-

-

от 0 - 0,1 до 0 - 10

± 0,005% Рк

± 0,01% Рх

Отрицательное

избыточное

от минус 0,0025 - 0 до минус 0,007 - 0

± 0,03 % Рк

-

-

от минус 0,007 - 0 (включительно) до минус 0,1 - 0

± 0,01 % Рк

-

-

Отрицательное и положительное избыточное

от минус 0,0025 -0,0025

до минус 0,0025 -0,0045 1)

± 0,03 % Рк

от минус 0,0025 -0,0045 1) включительно) до минус 0,1 - 10

± 0,01 % Рк

-

-

минус 0,1 - 1 до минус 0,1 - 10

± 0,005% Рк

± 0,01% Рх

Абсолютное

от 0 - 0,035 до 0 - 10,1

± 0,01 % Рк

от 0 - 0,1 до 0 - 10,1

± 0,005% Рк

± 0,01% Рх

Атмосферное

0,0552 - 0,1172

± 0,01% Рх

± 0,01% Рх

± 0,01% Рх

Рк - диапазон измерений Рх - измеренное значение Примечания:

1) а также другие мановакуумметрические диапазоны 0,007 МПа

Вид

давления

Диапазон

измерений,

МПа

Пределы допускаемой основной погрешности в диапазоне

Исполнение 1

Исполнение 2

Исполнение 3

(0 - 100)% Рк

(0 - 50)% Рк

(свыше 50 до 100) % Рк

(0 - 33)% Рк

(свыше 33 до 100) % Рк

Положи

тельное

избыточное

От 0 - 0,0025 до 0 - 0,007

± 0,03% Рк

-

-

-

-

от 0 - 0,007 (включительно) до 0 - 40

± 0,01% Рк

-

-

-

-

от 0 - 0,1 до 0 - 40

-

± 0,005% Рк

± 0,01% Рх

-

-

Отрица

тельное

избыточ

ное

от минус 0,0025 - 0 до минус 0,007 -0

± 0,03 % Рк

-

-

-

-

от минус 0,007- 0 (включительно) до минус 0,1- 0

± 0,01 % Рк

-

-

-

-

Отрицательное и положительное избыточное

от минус 0,0025 - 0,0025 до минус 0,0025 - 0,0045 2

± 0,03 % Рк

-

-

-

-

от минус 0,0025 - 0,0045 1) (включительно) до минус 0,1-40

± 0,01 % Рк

-

-

-

-

минус 0,1 - 1 до минус 0,1- 40

-

± 0,005% Рк

± 0,01% Рх

-

-

Абсолют

ное

от 0 - 0,035 до 0 - 40,1

± 0,01 % Рк

-

-

-

-

от 0 - 0,1 до 0 - 40,1

± 0,005% Рк

± 0,01% Рх

-

-

От 0 - 6,9 от 0 - 40,1

-

± 0,004% Рк

± 0,008% Рх

-

-

От 0 - 0,1 до 0 - 6,9

-

-

-

± 0,0026 % Рк

± 0,008 % Рх

Атмосфер

ное

0,0552 - 0,1172

± 0,01% Рх

± 0,01% Рх

± 0,01% Рх

± 0,01% Рх

± 0,01% Рх

Рк - диапазон измерений Рх - измеренное значение Примечания:

Вид давления

Диапазон измерений, МПа

Пределы допускаемой основной погрешности, % Рк

Положительное

избыточное

от 0 - 40 до 0 - 103

± 0,01

от 0-103 (включительно) до 0-160

± 0,014

Рк - диапазон измерений

Таблица 7

Пределы допускаемой основной погрешности калибратора давления СРН7600 в комплекте с внешними преобразователями давления СРТ6600_

Вид давления

Диапазон измерений, МПа

Пределы допускаемой основной погрешности, % Рк

Положительное

0 - 0,1

± 0,025

избыточное

0 - 0,2

± 0,025

0 - 3,5

± 0,025

0 - 7,0

± 0,025

0 - 10,0

± 0,035

0 - 20,0

± 0,05

0 - 34,0

± 0,05

0 - 70,0

± 0,1

Отрицательное и

положительное

избыточное

Минус 0,002 - 0,002

± 0,15 в под диапазоне минус 0,002 - 0 МПа; ± 0,1 в под диапазоне 0 - 0,002 МПа

Минус 0,007 - 0,007

± 0,1 в под диапазоне минус 0,007 - 0 МПа; ± 0,05 в под диапазоне 0 - 0,007 МПа

Минус 0,035 - 0,035

± 0,1 в под диапазоне минус 0,035 - 0 МПа; ± 0,075 в под диапазоне 0 - 0,035 МПа

Минус 0,05 - 0,05

± 0,1 в под диапазоне минус 0,05 - 0 МПа; ± 0,07 в под диапазоне 0 - 0,05 МПа

Минус 0,07 - 0,07

± 0,05 в под диапазоне минус 0,07 - 0 МПа; ± 0,03 в под диапазоне 0 - 0,07 МПа

Минус 0,1 - 0,1

± 0,04

Минус 0,1 - 0,2

± 0,025

Минус 0,08 - 0,35

± 0,03

Минус 0,08 - 0,7

± 0,025

Минус 0,08 - 1,0

± 0,03

Минус 0,08 - 2,0

± 0,025

Абсолютное

0 - 0,1

± 0,04

0 - 0,2

± 0,025

0 - 0,35

± 0,03

0 - 0,7

± 0,025

0 - 2,0

± 0,025

Разность

давлений

0 - 0,035

± 0,075

0 - 0,2

± 0,025

0 - 0,35

± 0,03

Рк - диапазон измерений

Таблица 8

Пределы допускаемой основной погрешности калибратора давления СРН7600 в комплекте с внешними преобразователями давления СРТ6100, СРТ6180_

Наименование

характеристики

Вид давления

Модель внешнего образцового преобразователя давления

СРТ6100

СРТ6180

- положительное избыточное, МПа

от 0 - 0,0025 до 0 - 40

От 0 - 0,1 до 0 - 40

- отрицательное избыточное, МПа

От минус 0,0025 - 0 до минус 0,1 - 0

-

- отрицательное и положительное избыточное, МПа

От минус 0,0025 - 0,0025 до минус 0,1 - 40

От минус 0,1 - 1 до минус 0,1 - 40

- абсолютное, МПа

От 0 - 0,035 до 0 - 40,1; 0,055 - 0,117

От 0 - 0,1 до 0 - 40,1

Пределы допускаемой основной погрешности в диапазоне

-    (0 - 100 %) Рк 3

-    (0 - 50 %) Рк

-    (свыше 50 до 100 %) Рк

±0,01 % Рк3) 4)

0,005 % Рк 0,01 % Рх 4

Примечание:

1)    Рк - диапазон измерений

2)    Рх - измеренное значение

3)    Для диапазонов Рк < 0,007 МПа пределы допускаемой основной погрешности составляют ±0,03 % Рк

4)    Для диапазона 0,055 - 0,117 МПа абсолютного давления пределы допускаемой основной погрешности составляют ±0,01 % Рх

Знак утверждения типа

Знак утверждения типа наносят на нижнюю часть корпуса калибратора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Калибратор    1 шт.

Руководство по эксплуатации    1 экз.

Паспорт    1 экз.

Методика поверки МП 25511-0025-2014    1 экз.

По дополнительному запросу могут поставляться:

Пневматические или гидравлические шланги;

Резьбовые переходники;

Кабель для связи с компьютером.

Поверка

осуществляется по документу МП 25511-0025-2014 «Калибраторы давления СРС2090,

СРС2000, СРС3000, СРС6000, СРС8000, СРС8000-Н, СРН7600 фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева» 20.11.14г.

Основные средства поверки:

-    рабочие эталоны избыточного давления нулевого разряда с диапазоном измерений (от

0,04 до 0,6) МПа, (от 0,1 до 6) МПа, (от 1,25 до 60) МПа, СКО результата измерений 210-5;

-    рабочий эталон абсолютного давления нулевого разряда, (от 0,3 до 250) кПа, СКО результата измерений (от 1,3 до 2,5) Па;

-    манометр грузопоршневой СРВ 5000, с диапазоном измерений (от минус 3 до минус 100) кПа, СКО результата измерений 210-5

-    манометры грузопоршневые МП-2,5, МП-6; МП-60; МП-600 класса точности 0,01;

-    манометры грузопоршневые абсолютного давления 1-го разряда МАД-3М, 1 разряд (от

0,27 до 290) кПа, ПГ ± (6,7; 13) Па;

-    манометр абсолютного давления МПАК-15, 1 разряд, (от 0,133 до 400) кПа, ПГ ± (6,65; 13,3) Па.

Сведения о методах измерений

приведены в паспортах на калибраторы давления СРС2090, СРС2000, СРС3000, СРС6000, СРС8000, СРС8000-Н, СРН7600

Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным СРС2090, СРС2000, СРС3000, СРС6000, СРС8000, СРС8000-Н, СРН7600

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании. Выполнение работ и (или) оказание услуг по обеспечению единства измерений в качестве рабочих эталонов 1-3 разрядов.

59862-15
Номер в ГРСИ РФ:
59862-15
Производитель / заявитель:
"WIKA Alexander Wiegand SE & Co. KG", Германия
Год регистрации:
2015
Cрок действия реестра:
06.11.2024
Похожие СИ
83680-21
83680-21
2021
Общество с ограниченной ответственностью "Альфапаскаль" (ООО "Альфапаскаль"), г. Челябинск
Срок действия реестра: 16.11.2026
75915-19
75915-19
2019
Общество с ограниченной ответственностью «ЭлМетро Групп» (ООО«ЭлМетро Групп»), г. Челябинск
Срок действия реестра: 19.08.2029
73356-18
73356-18
2018
"Fluke Corporation", США; Завод-изготовитель "Anhui Shifu Instruments Co., Ltd.", Китай
Срок действия реестра: 04.12.2024
73353-18
73353-18
2018
"Fluke Corporation", США; Завод-изготовитель "Anhui Shifu Instruments Co., Ltd.", Китай
Срок действия реестра: 04.12.2024
72295-18
72295-18
2018
"FLUKE Calibration", США
Срок действия реестра: 24.08.2024
72192-18
72192-18
2018
"WIKA Alexander Wiegand SE & Co. KG", Германия
Срок действия реестра: 24.08.2024
72120-18
72120-18
2018
"Druck Ltd.", Великобритания
Срок действия реестра: 03.08.2024
72087-18
72087-18
2018
"AMETEK Sensors, Test and Calibration", Дания; Завод-изготовитель "AMETEK M&G", США
Срок действия реестра: 03.08.2024
71774-18
71774-18
2018
Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград
Срок действия реестра: 09.07.2029
71590-18
71590-18
2018
"FLUKE Calibration", США
Срок действия реестра: 15.06.2024
