| Номер в госреестре | 59868-15 |
| Наименование СИ | Преобразователи (датчики) давления измерительные |
| Обозначение типа СИ | EJ* |
| Изготовитель | "Yokogawa Electric China Co., Ltd.", Китай; Фирма "Yokogawa Electric Corporation", Япония. |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

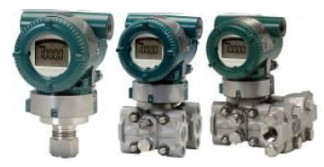

Преобразователи (датчики) давления измерительные EJ* (далее - преобразователи), предназначены для непрерывного преобразования значения измеряемого параметра: избыточного давления, абсолютного давления, разности давлений, температуры (при помощи подключаемого внешнего термопреобразователя сопротивления) и параметров, определяемых по разности давления (массового и объемного расхода, уровня, плотности, и др.) в унифицированный электрический выходной сигнал постоянного тока (ток или напряжение) и/или цифровой сигнал для передачи по протоколам HART, BRAIN, Foundation Fieldbus, Modbus, Profibus и др.
В преобразователях (датчиках) давления измерительных EJ* используется резонансно-частотный принцип преобразования давления. Чувствительный элемент датчика выполнен на базе монокристалла кремния. Кремниевые резонансно-частотные преобразователи отличаются высокой стабильностью и удобством получения цифровой измерительной информации.
Встроенная электроника обрабатывает в соответствии с установками полученный частотный сигнал в цифровом виде, и выводит в цифровом виде (протоколы HART, BRAIN, Foundation Fieldbus, Modbus, Profibus и др.), и/или преобразует его в аналоговый выходной сигнал постоянного тока (ток или напряжение). Передача данных по цифровым протоколам HART или BRAIN возможна одновременно с аналоговым выходным сигналом постоянного тока 4^20 мА или 1^5 В (для HART) путем наложения частотного сигнала на сигнал постоянного тока.
Преобразователи (датчики) давления измерительные EJ* обладают следующими свойствами:
- преобразователи могут учитывать воздействие внешних влияющих факторов, таких как температура окружающей или рабочей среды, статическое давление;
- осуществлять дистанционную перенастройку диапазонов измерений;
- выдавать сигналы пропорциональные корню квадратному из измеряемой величины;
- проводить линеаризацию выходного сигнала по шаблону пользователя;
- осуществлять функции самодиагностики, позволяющие непрерывно отслеживать техническую исправность преобразователей.
Преобразователи (датчики) давления измерительные EJ* производятся следующих модификаций: EJX (серия А) и EJA (серия А, серия Е), в которых содержатся модели: 110, 115, 118, 120, 130, 210, 220, 430, 438, 440 310, 510, 530, 610, 630, 910, 930. Они различаются метрологическими характеристиками, геометрическими размерами, а так же видом измеряемого давления.
Преобразователи (датчики) давления измерительные EJ* помимо общепромышленного исполнения имеют и взрывозащищенные исполнения.
Программное обеспечение (ПО) является встроенным и предназначено для обработки измерительной информации, индикации результатов измерений на ЖКИ, формирования выходных сигналов, настройки преобразователей, проведение диагностики преобразователя. Разделения на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на ЖКИ преобразователя не проводится. Для защиты от несанкционированного доступа к ПО преобразователя внутри его корпуса установлена перемычка защиты от записи.
Уровень защиты ПО по МИ 3286-2010 - «С».
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Software | Software | Не ниже 1.01 | Не отображается | _ |
Таблица 2
| Диапазоны измерений (в зависимости от модели и настройки): - абсолютного давления, МПа (модель 110, 115, 120, 130, 210, 220, 310, 510, 610, 910, 930) - избыточного давления, МПа (модель 110, 115, 120, 130, 210, 220, 430, 438, 440, 530, 630, 910, 930) - разности давлений (уровня и расхода, определяемых по разности давлений), МПа (модель 110, 115, 118, 120, 130, 210, 220. 910. 930) | от 0 до 70 от минус 0,1 до 70 от минус 0,5 до 14 |
| Диапазон измерений температуры при помощи внешнего термопреобразователя сопротивления с НСХ типа «Pt100» (по ГОСТ 6651-2009), °С (только для моделей 910, 930) | от минус 200 до 850 |
| Пределы допускаемой основной приведенной погрешности измерения давления (в зависимости от модели и настройки), % | ± (0,025.. .0,6) |
| Пределы допускаемой основной абсолютной погрешности канала измерений температуры, °С (только для моделей 910, 930) | ±0,5 |
| Пределы допускаемой относительной погрешности при вычислении расхода (без учета погрешности определения свойств измеряемой среды), % | ±0,1 |
| Температура окружающей среды, °С (для моделей с ЖКИ) | от минус 60 до 85 (от минус 30 до 80) |
| Дополнительная относительная погрешность от влияния изменения температуры окружающего воздуха, на 28 °С, % (в зависимости от модели и от настройки) | ± (0,014.. .0,8) |
| Информативный параметр выходного сигнала: -аналоговый -цифровой | от 4 до 20 мА, от 1 до 5 В протоколы BRAIN, HART, Foundation Fieldbus, Modbus, Profibus |
| Напряжение питания, В (в зависимости от модели) | от 10,5 до 42 |
| Г абаритные размеры (без учёта разделительных мембран, фланцевой части, монтажных кронштейнов и т.п.), не более, мм | 300x250x250 |
| Масса (без учёта разделительных мембран, фланцевой части, монтажных кронштейнов и т.п.), не более, кг | 15 |
наносится на титульный лист руководства по эксплуатации и на корпус прибора.
Таблица 3
| Наименование | Кол-во | Примечание |
| Преобразователь (датчик) давления измерительный EJ* | 1 | В соответствии с заказом |
| Паспорт | 1 | В соответствии с заказом |
| Методика поверки | 1 | |
| Коммуникатор для настройки или ПО «FieldMate» | 1 | По отдельному заказу |
| Руководство по эксплуатации | 1 | |
| Термопреобразователь сопротивления Pt100 (со специальным разъемом и удлинительным кабелем) | 1 | По отдельному заказу, только для моделей 910, 930 |
осуществляется по документу МП 59868-15 «Преобразователи (датчики) давления измерительные EJ*. Методика поверки», утвержденному ФГУП «ВНИИМС» в 14 апреля 2014 г. Основное поверочное оборудование:
- грузопоршневые эталоны давления 0 и 1 разрядов: МВП-2,5; МП-6, МП-60, МП-600, МП-2500, классы точности 0,005 и 0,01;
- грузопоршневые рабочие эталоны «Воздух 1600», класс точности 0,005 или 0,01;
- вольтметр цифровой, класс точности 0,005 или 0,01;
- мера сопротивления эталонная, класс точности 0,005 или 0,01, сопротивление 100 Ом;
- калибратор многофункциональный и коммуникатор BEAMEX MC6, пределы допускаемой основной погрешности (в режиме воспроизведения сигналов) для ТС с НСХ Pt100: ±
Лист № 5 Всего листов 5
0,05 °С (в диапазоне от - 200 до 0 °С), ± (0,014 % (от показания) + 0,05) °С (в диапазоне от 0 до +850 °с).
приведены в руководстве по эксплуатации на преобразователи (датчики) давления измерительные EJ*
Нормативные и технические документы, устанавливающие требования к преобразователям (датчикам) давления измерительным EJ*
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия».
ГОСТ 22520-85 «Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей». ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
Международный стандарт МЭК 60751 (2008, 07) «Промышленные чувствительные элементы термометров сопротивления из платины».
Техническая документация фирмы-изготовителя.
