Приборы для проверки тахографов TT2010, 59873-15

Назначение

Приборы для проверки тахографов ТТ 2010 (далее по тексту - приборы) предназначены для передачи единицы величины (частота) тахографу при воспроизведении его входного параметра (скорости транспортного средства), а также для измерения пройденного транспортным средством пути.

Описание

Принцип действия прибора основан на генерировании импульсов частоты, имитирующих сигнал от датчика скорости автотранспортного средства и подсчете количества электрических импульсов, пропорциональных пройденному пути автотранспортного средства пути за определенное время.

При измерении пройденного пути электрические сигналы от датчиков, установленных на транспортном средстве, поступают в электронный блок прибора, где обрабатываются микропроцессором по заданной программе. Информация отображается на жидкокристаллическом дисплее.

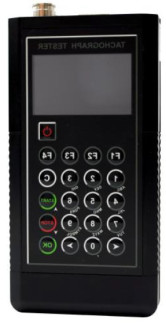

Конструктивно программатор состоят из электронного блока, включающего в себя кварцевый генератор импульсов, жидкокристаллического дисплея и аккумуляторной батареи, установленных в пластмассовый корпус. Цветной жидкокристаллический дисплей, буквенноцифровой, имеющий 4 строки по 20 символов, 5 мм высотой предназначен для индикации выбранных функций, результатов измерений и возможных ошибок. На лицевой части корпуса расположена 21-клавишная мембранная клавиатура управления меню для навигации по установленному программному обеспечению и ввода запрашиваемых программатором параметров. Соединение с тахографами осуществляется при помощи разъема DB 26. Дополнительно к прибору может быть подключен фотоэлемент или роликовый стенд при помощи разъема 7 PIN и внешнего источника питания. Кроме того возможно соединение при помощи интерфейса USB. Имеется разъем для smartcard. Прибор питается от четырех сменных аккумуляторов или батареек R6 или внешнего источника питания напряжением 9-30 В. Состояние источника питания указывается постоянно на дисплее прибора.

Программное обеспечение

ПО прибора для проверки тахографов ТТ 2010 является встроенным. Предназначено для проверки и программирования тахографов. Выполняет функции:

-    прием частотных сигналом от тахографов и внешних датчиков, и пересчет их в физическую величину;

-    генерация эталонных частотных сигналов для настройки и программирования тахографов;

-    вывод результатов на жидкокристаллическом дисплее;

-    обмен данными с персональным компьютером и тахографом через разъемы USB, DB 26, 7 PIN и smartcard.

Таблица 1

, где х - число от 0 до 9

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.

Технические характеристики

Таблица 2

Знак утверждения типа

наносится типографским способом на титульный лист формуляра и на корпус прибора методом этикетирования.

Комплектность

Таблица 3

Поверка

осуществляется по документу ТТ2010-2090.14 «Прибор для проверки тахографов ТТ 2010. Методика поверки», утверждённому ГЦИ СИ ФБУ «ЦСМ Татарстан» 20.07.2014 г. Перечень средств измерений, применяемых при поверке:

-    стандарт частоты и времени Ч1-69, пг ± 5,21 • 10- ;

-    генератор сигналов произвольной формы 33220А, пг ± 20х10-6.

Сведения о методах измерений

проводятся в соответствии с Инструкцией по эксплуатации.

Нормативные и технические документы, устанавливающие требования к приборам для проверки тахографов цифровых ТТ 2010

- техническая документация фирмы-изготовителя

Рекомендации к применению

-    применяются вне сферы государственного регулирования обеспечения единства измерений
